Raven开源数传遥控系统(二)界面介绍,接线和设置

[复制链接]
发表于 2018-9-14 09:40:32 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 pdwdwdw 于 2018-9-14 09:45 编辑

这几天一直在等睿思凯的x-lite到手,所以拖延了这场时间,废话不多说。今天,我接的介绍Raven的界面,接线还有设置,在后边我在上近距离的测试视频和拉锯测试

http://www.hobbyeyes.com/index/Video/detail?vid=956f2755-eefb-144f-0e66-f3364ae743bb&vd=0

(1)模块界面介绍

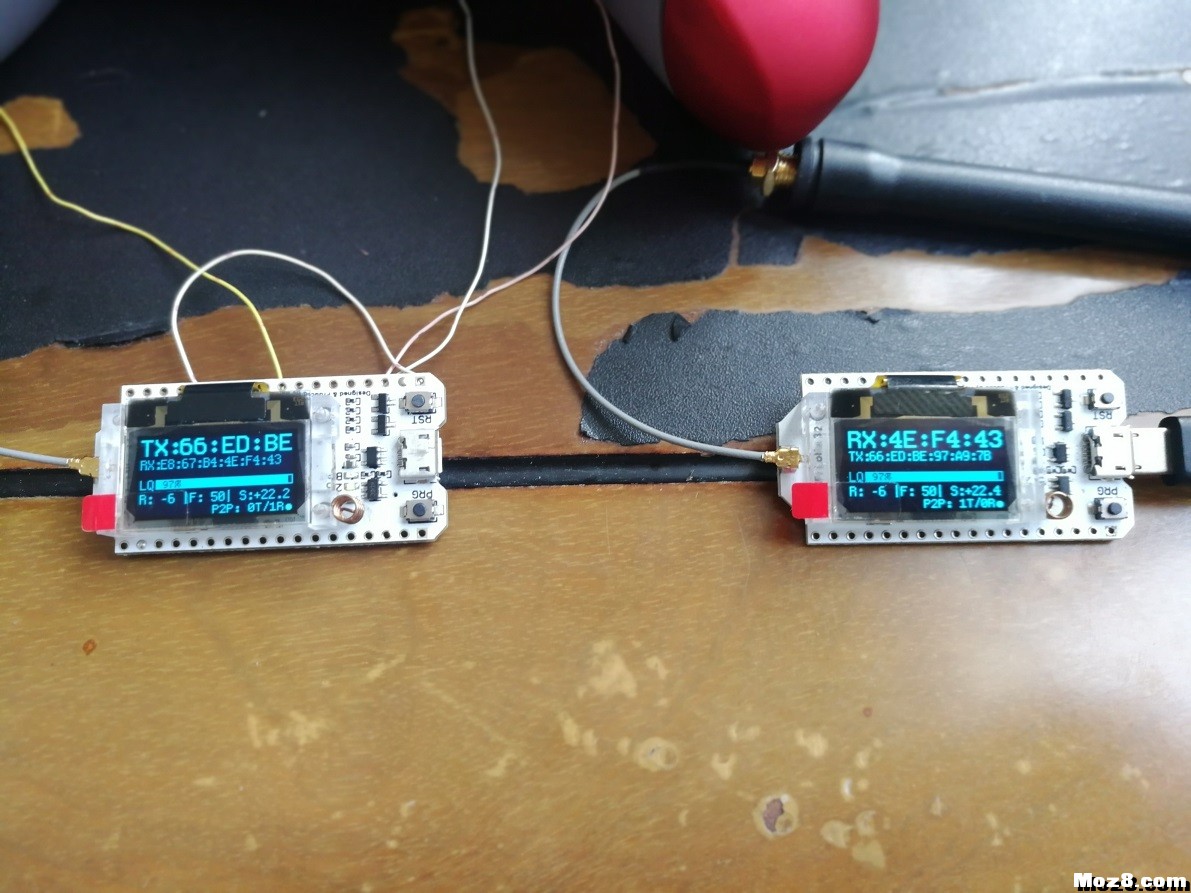

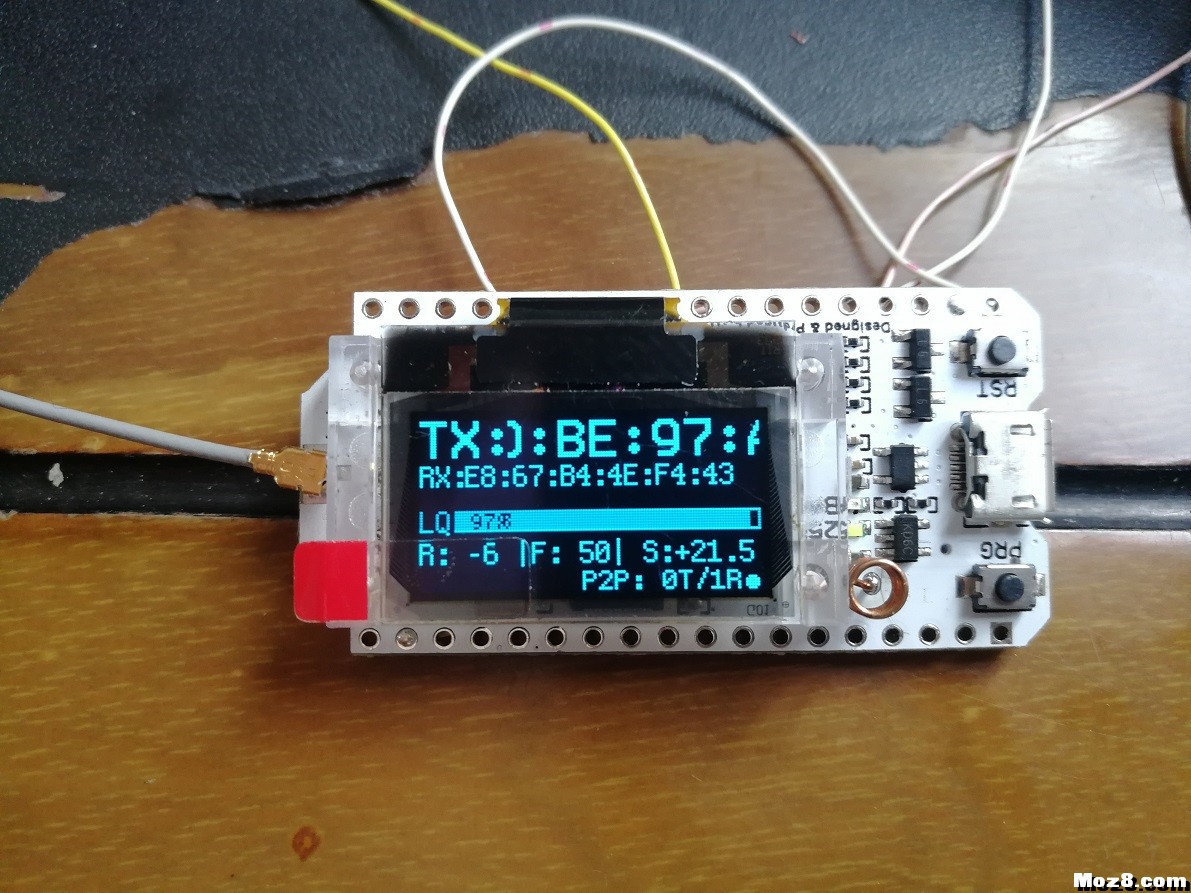

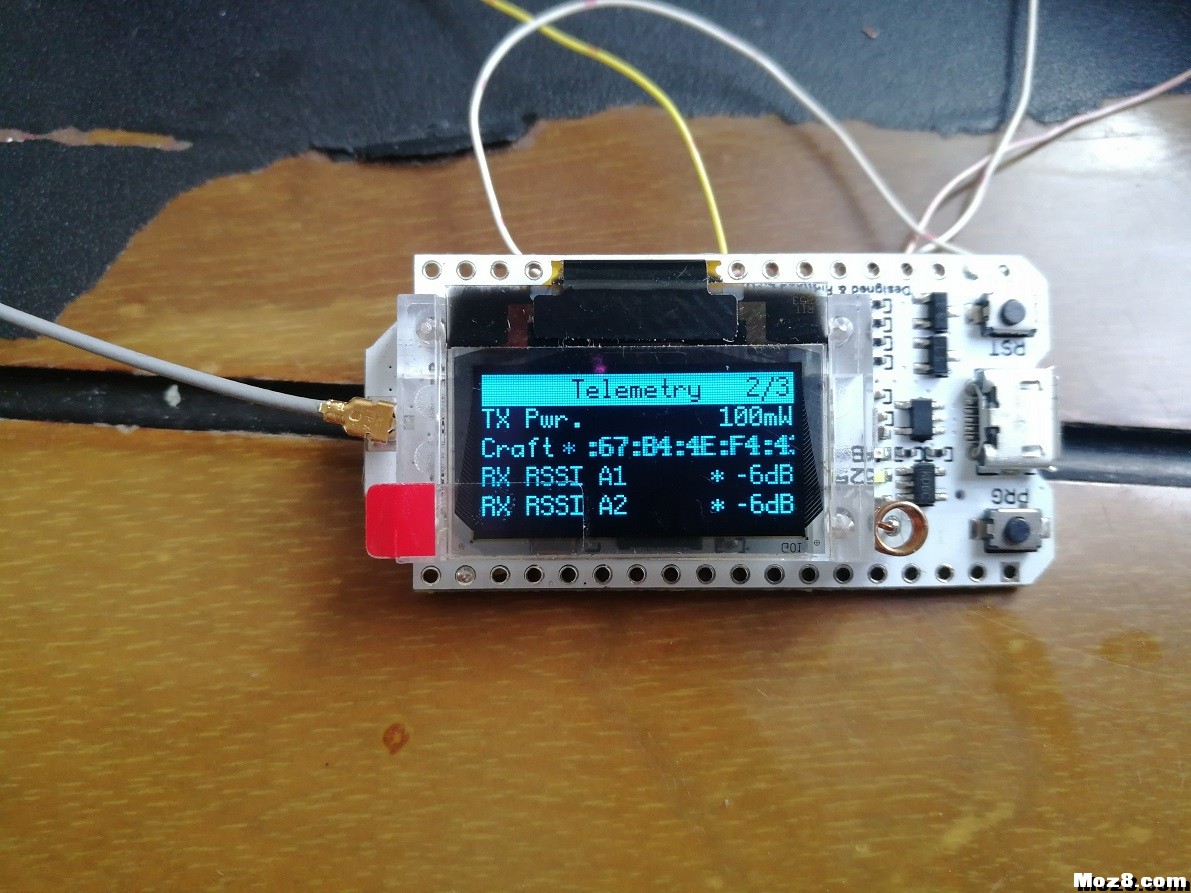

主界面,接收机id,场强,p2p数量显示,这些大家一看基本就明白
就不多说了,这些大家短按开发板上的PRG按钮就可以切换
Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 5903 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 462 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 9577 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 5981 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 180 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 7529

(2)TX模块菜单介绍,长按开发板上的PRG按钮就可以进入到界面设置里边,这里说下短按是选择,长按是确定,只有这么一个PRG按钮来操作
Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 1703
从上到下

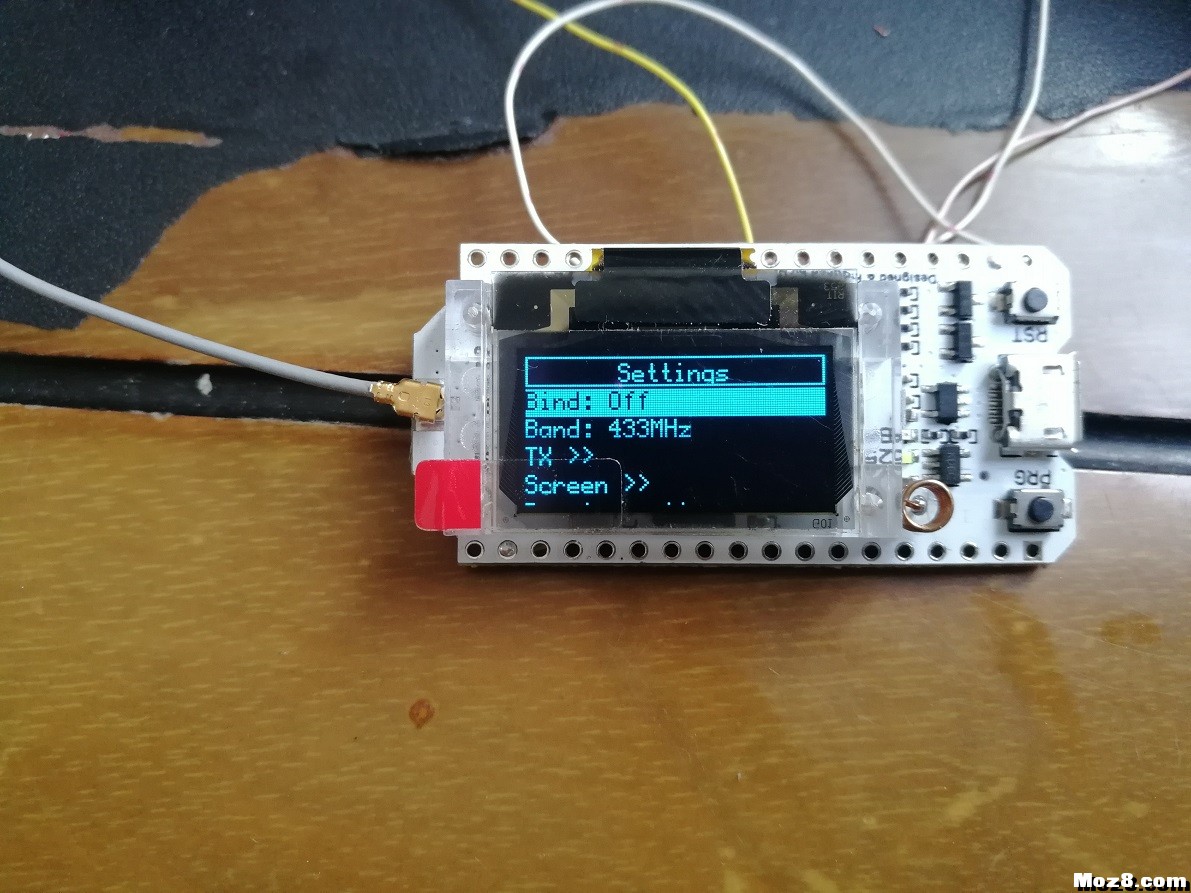

对频开关,当需要对频请打开,模块找到后对频完毕会自动变为off
模块频率,当前用的开发板频率我这是433所以显示的就是433

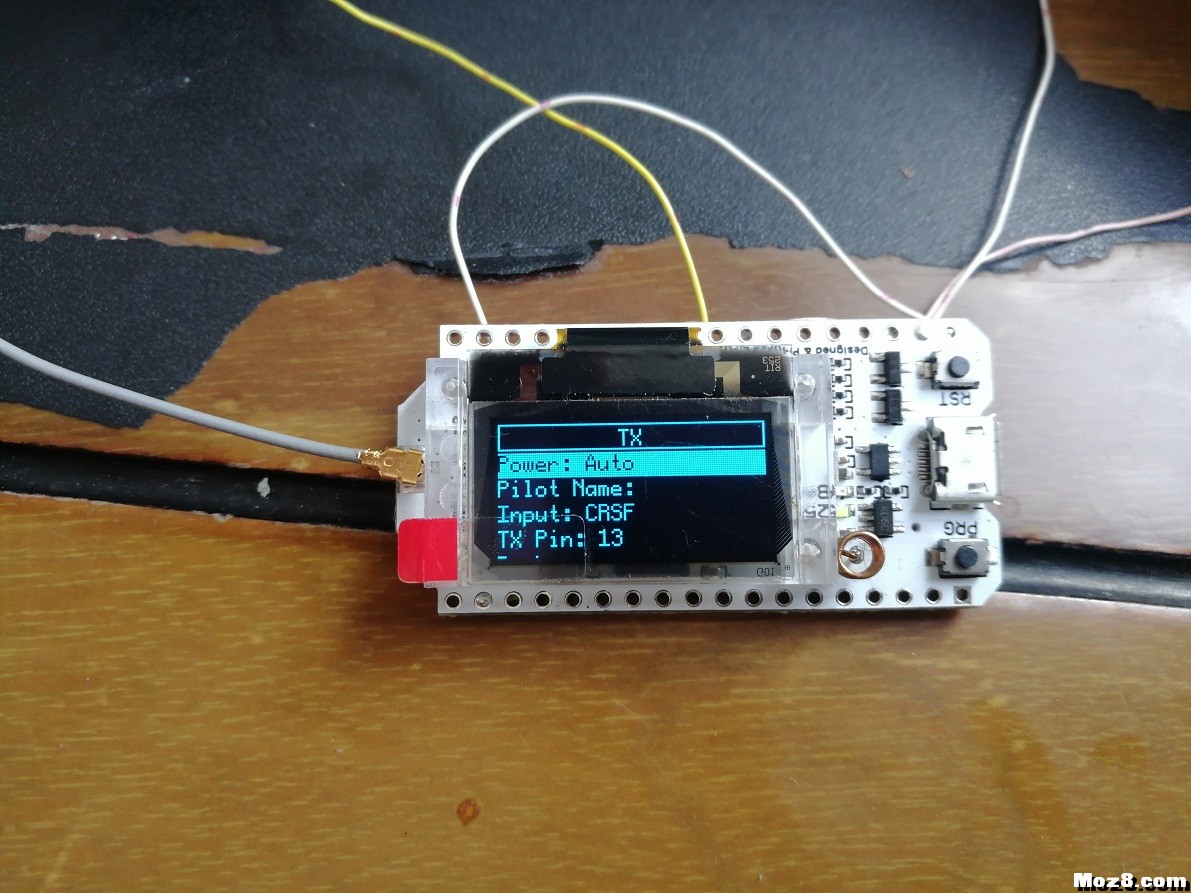

TX选项设置,长按进入子选项
Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 433
发射功率设置,默认自动
名称设置

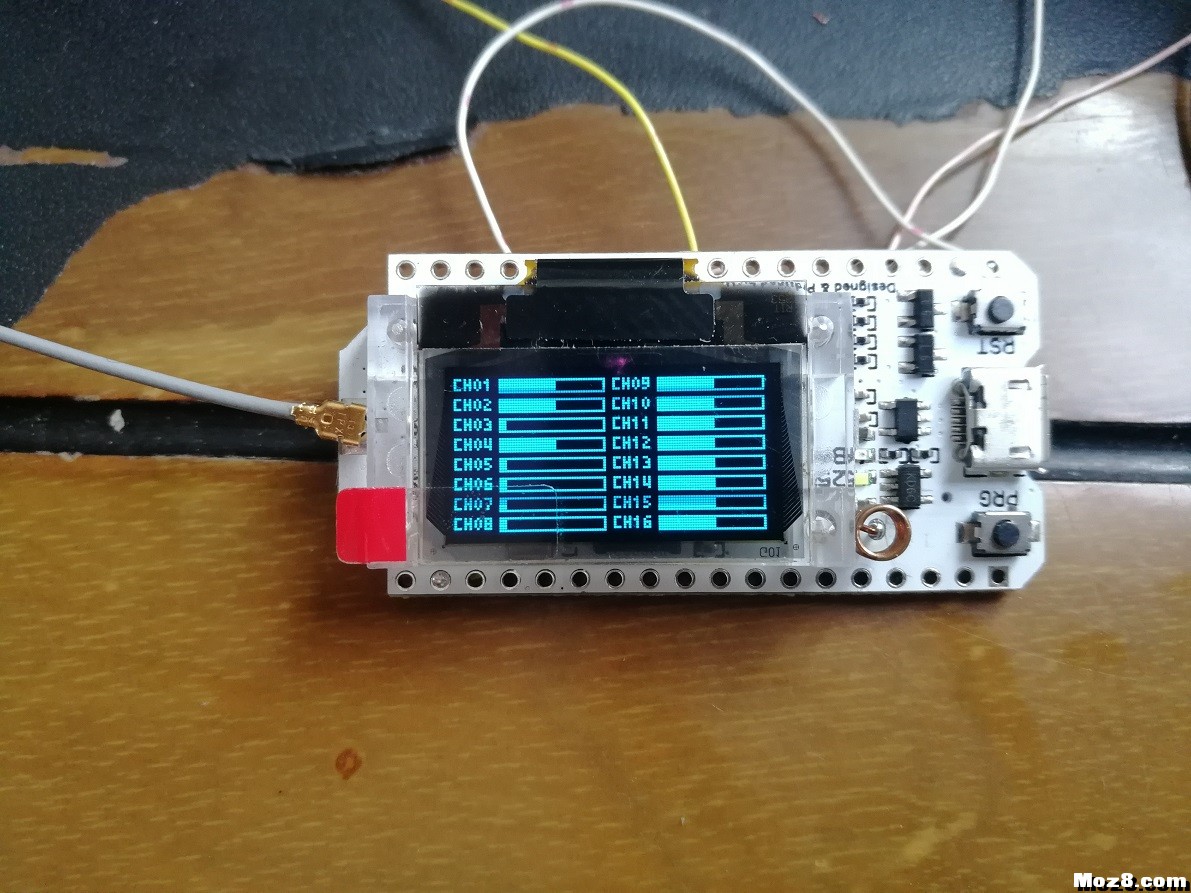

TX输入制式,目前就支持CRSF后期作者会加入ppm,sbus,ibus等的支持,短按切换通道测试
TX输入端口选择,默认的是开发板上的13端口,没啥必要默认就可以
返回,长按返回上级菜单

界面设置选项,长安进入子菜单
Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 8939
屏幕旋转设置,可以调节显示方向
亮度设置,一共3档
屏幕关闭时间,默认不关
返回

Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 1016

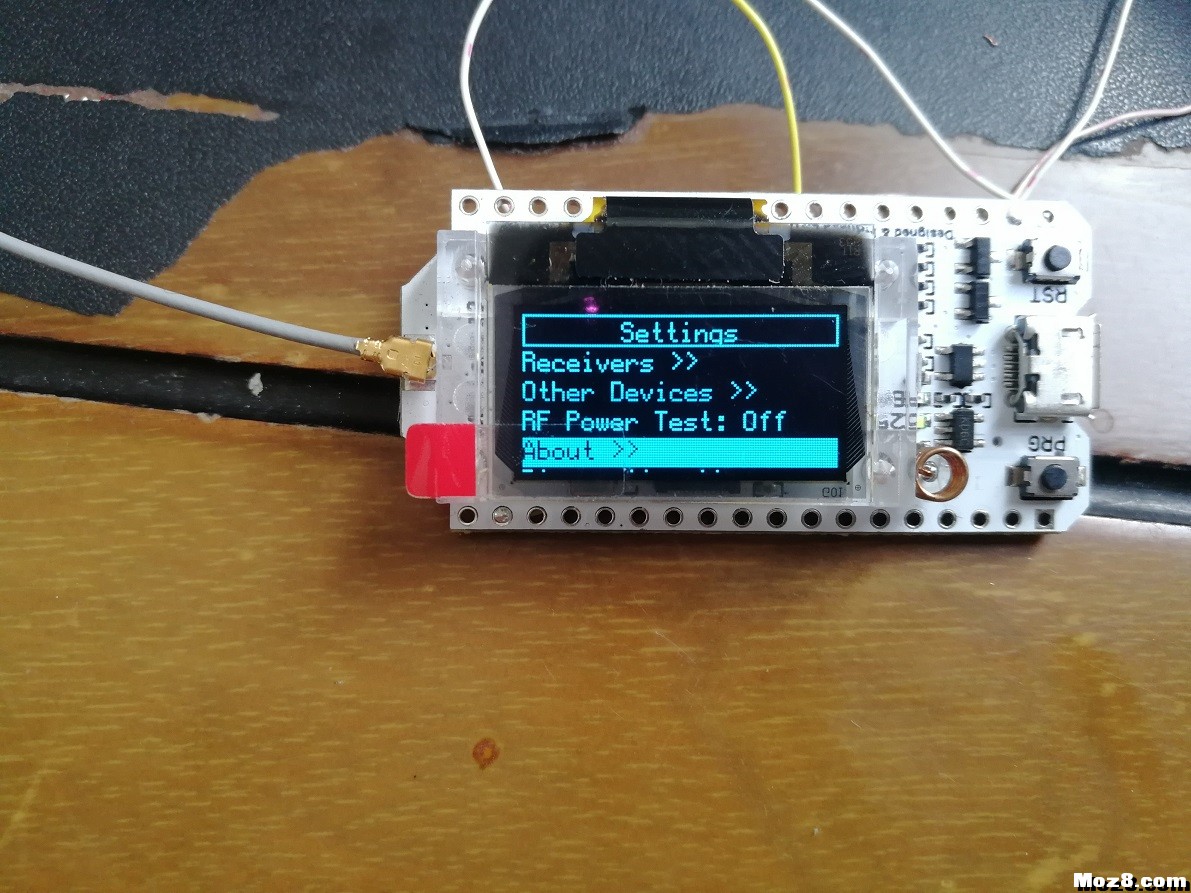

接收机,显示接收机id信息等等
其他设备,目前没啥用
射频测试,默认关闭
关于,介绍Raven项目信息
退出

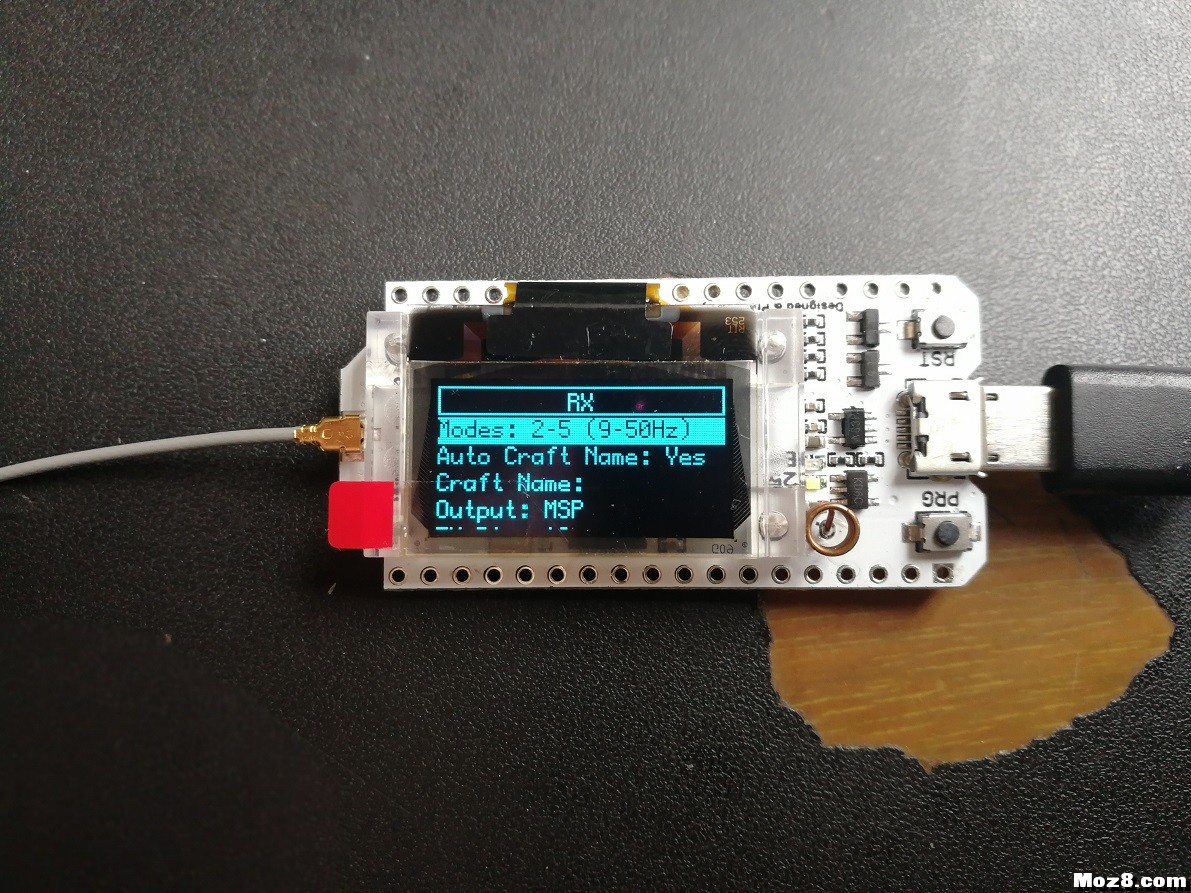

上边就是TX模块的主要选项和功能,RX模块的功能和选项和TX基本一样,只有RX选项有点差别 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 1493 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 8350 Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 2006
输出刷新率模式选择,现在最高只支持50hz不过作者已经完成200hz的刷新支持等待作者更新吧
名字,这个就不用多说了吧
同上,有关名字的设置
输出模式选择,现在支持msp,sbus,pwm,串口,csrf

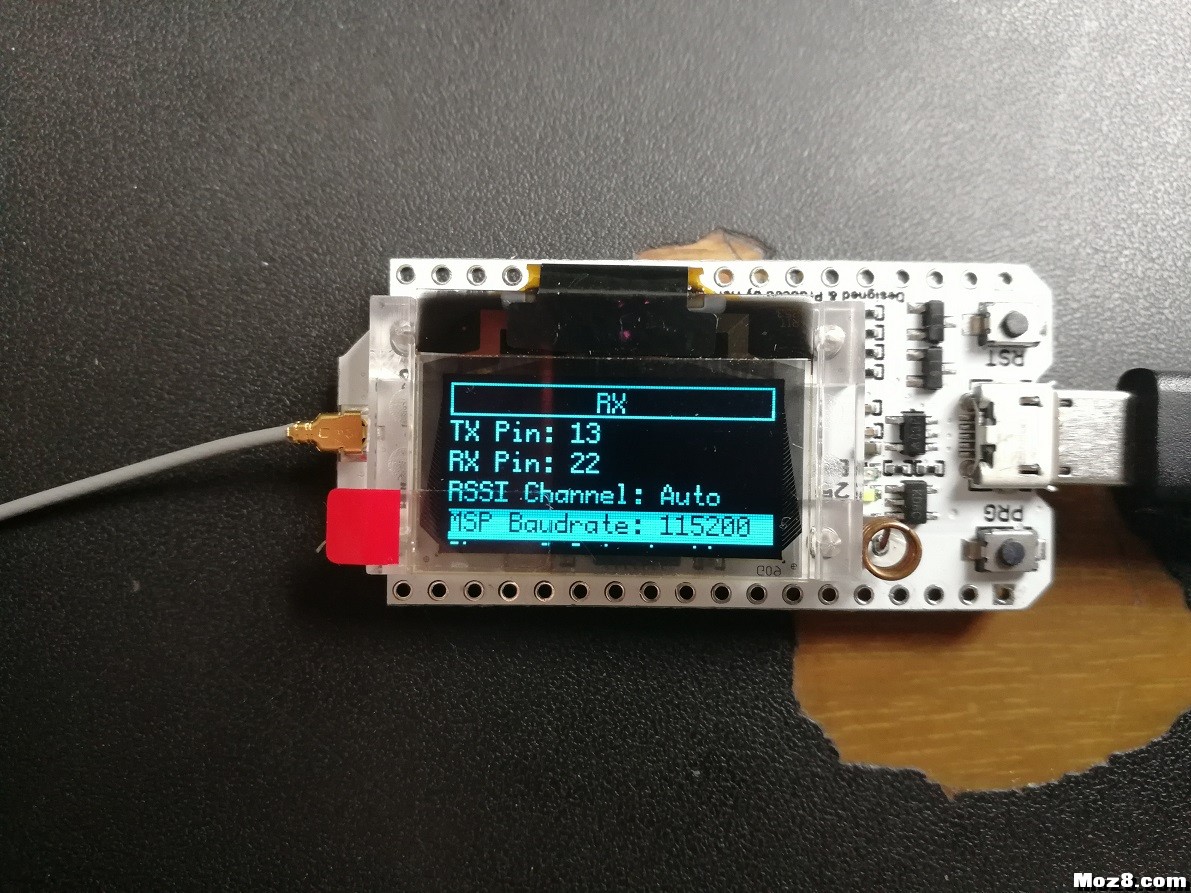

tx端口号,可设置默认13
rx端口号,可设置默认22 这辆货对应着开发板上的端口数字接到对应的飞控串口即可,接的在飞控里打开设置
场强设置,默认自动
msp串口速率设置,默认即可

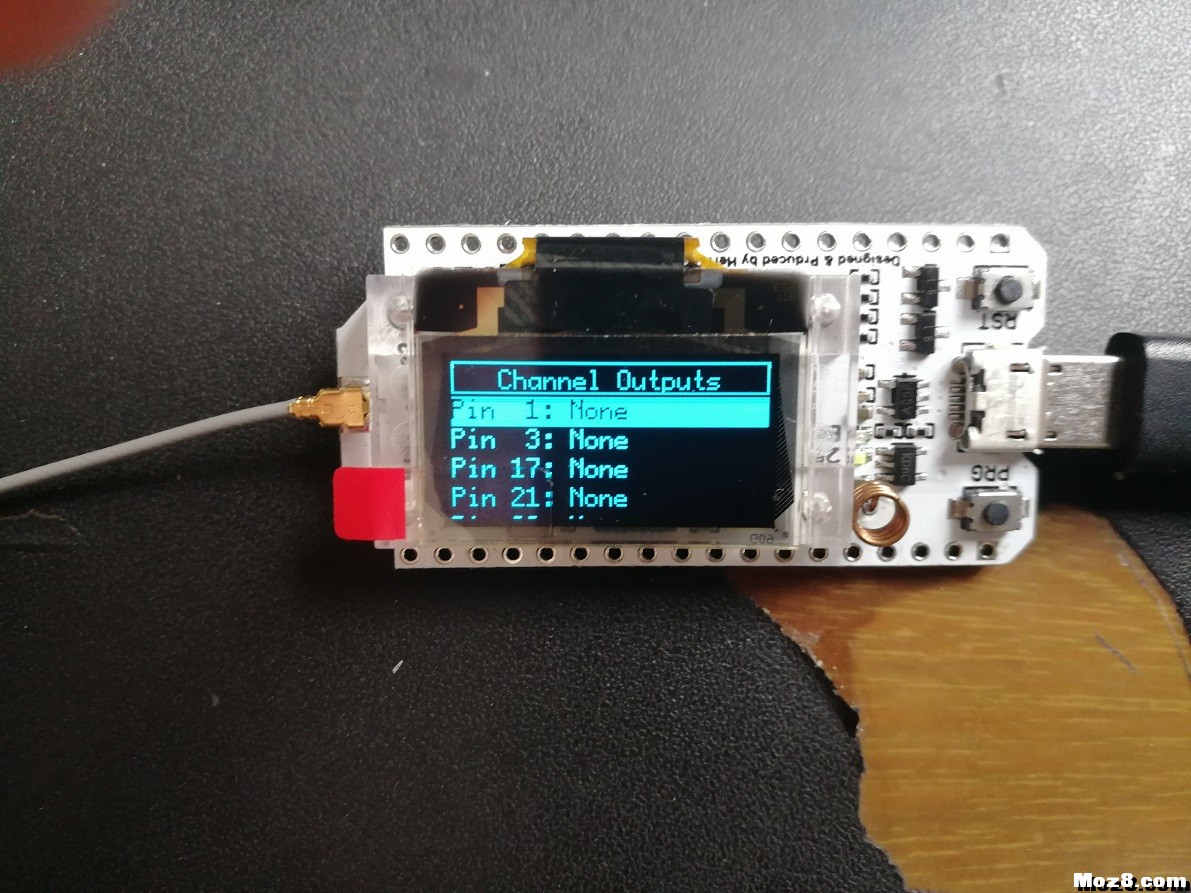

模拟舵机端口设置
返回

Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 8740 在模拟端子选项里边你可以任意配置开发班上那个端口用来输出几通道

好了上边就
是TX和RX模块的菜单设置,至于接发细心的朋友们一定看出来了,软件里给出了详细的端口,还可以自定义,你要做的就是吧相应的端口焊接连线和遥控飞控接好,做好相应设置就可以了Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 9177 还有什么不懂可以尽情提出来,在这里感谢Raven的作者给我们diy提供这么好的制作,期待他的更新,大家没事也可去github上踩踩他的项目支持下他Raven开源数传遥控系统(二)界面介绍,接线和设置 舵机,飞控,开源,接收机,DIY 作者:pdwdwdw 2035
