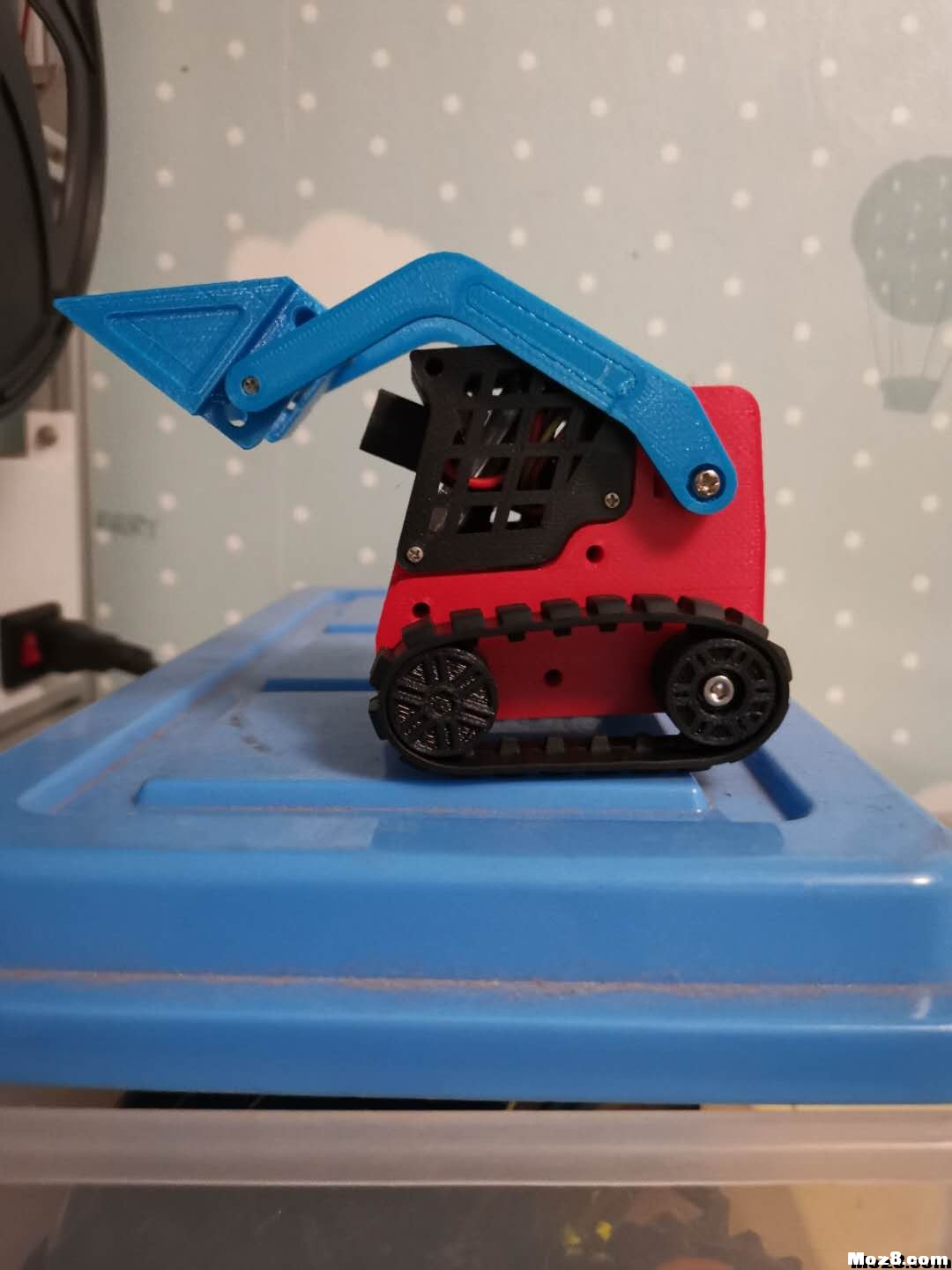

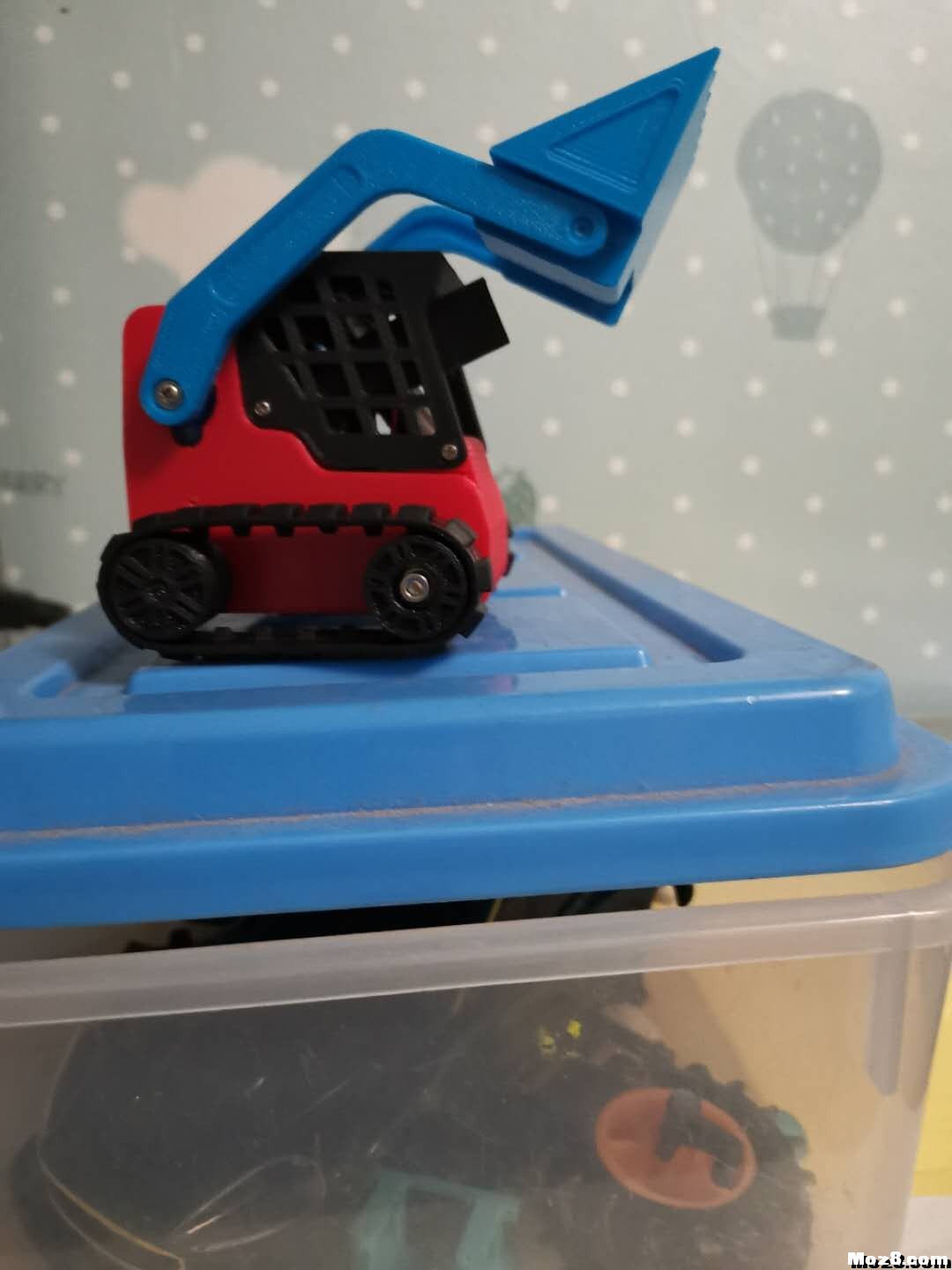

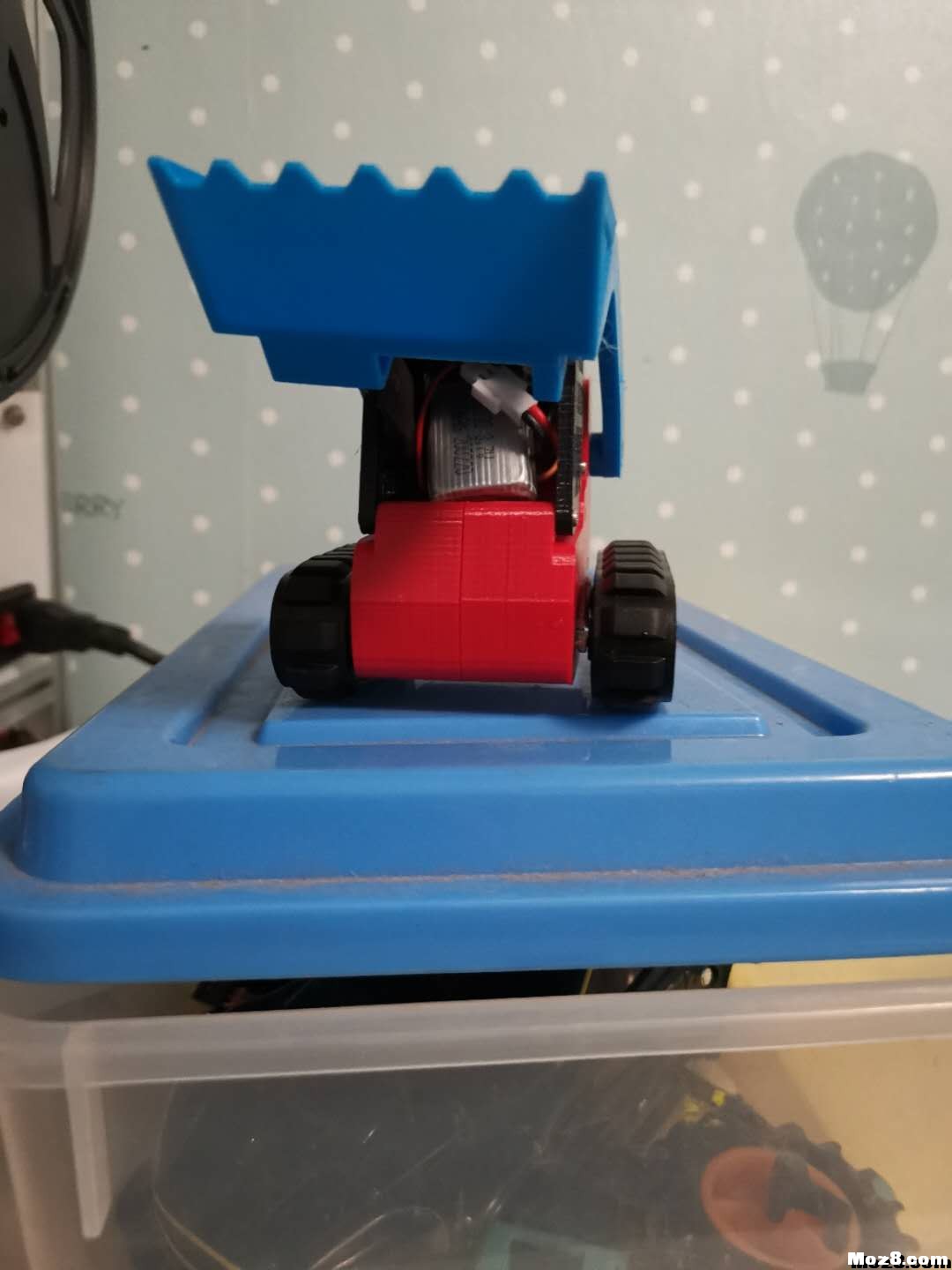

[DIY交流] 萌萝丽装载机

[复制链接]
发表于 2020-4-13 08:52:50 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 田不辣 于 2020-4-13 17:57 编辑

参考网上下载的挖机图纸,有所更改
1、取消原双舵机修改作为电机使用,更改为双N20减速电机。
2、修改原履带尺寸,改为乐高标准履带。
3、增加挖斗翻转功能。
4、采用萝丽双路双向电调,有所修改,改为双H9110,只需要电流1A。
5、萝丽控。
零件清单:
1、打印材料若干。
2、萝丽接收机*1。
3、萝丽双向双路电调(1A配置)。
4、N20减速电机*2。
5、4*8*3轴承*4。
6、乐高短履带*2。
7、M3自攻螺钉*1。
8、M1.5自攻螺钉*7。
9、M3*20螺栓*2。
10、M1.6螺钉*4。
11、9克舵机*1。
12、2克舵机*1。
13、500mah电池*1。
14、拨动开关*1。

图纸不免费提供:
1、可用你觉得合适的东西交换。
2、图纸包含:
     2.1 修改版的双向双路电调(改9110,1A输出,微型改造不需要7A电流,9110体积更小)
     2.2 打印STL格式的图纸。
3、可提供CAXA设计源文件,请用自己制作的图纸交换。


萌萝丽装载机 电池,舵机,电调,电机,图纸 作者:田不辣 16 萌萝丽装载机 电池,舵机,电调,电机,图纸 作者:田不辣 1653






补充内容 (2020-4-21 17:47):
回复超过100,公开图纸。
萌萝丽装载机 电池,舵机,电调,电机,图纸 作者:田不辣 1217
发表于 2020-4-13 09:10:42 | 显示全部楼层
好玩意!顶起
回复 支持 反对

使用道具 举报

发表于 2020-4-13 10:45:18 | 显示全部楼层
想做也没3d打印机啊
回复 支持 反对

使用道具 举报

发表于 2020-4-13 10:57:51 | 显示全部楼层
支持楼主的图纸分享方式!最怕有的人只是习惯性的收藏资料,却一直扔着吃灰的那种!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-13 11:37:42 | 显示全部楼层
ELSE 发表于 2020-4-13 10:57
支持楼主的图纸分享方式!最怕有的人只是习惯性的收藏资料,却一直扔着吃灰的那种!
...

终于遇到明白人了。其实有时候只是希望自己的劳动成果被尊重而已。毕竟相比国外开源的搬运工,付出了更多时间和精力。
回复 支持 反对

使用道具 举报

发表于 2020-4-13 21:10:48 | 显示全部楼层
请联系论坛管理微信moz8com,领取赠品(邮费自理)http://www.moz8.com/thread-179832-1-1.html
回复 支持 反对

使用道具 举报

发表于 2020-4-13 21:15:59 | 显示全部楼层

好玩意!顶起
回复 支持 反对

使用道具 举报

发表于 2020-4-15 22:11:41 | 显示全部楼层
TPU链条?。。。我的萝莉有刷双向电调还没弄过。
回复 支持 反对

使用道具 举报

发表于 2020-4-16 10:09:30 | 显示全部楼层
这个好玩,有打印机的可以做个小车玩
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-16 10:20:33 | 显示全部楼层
iamchenda 发表于 2020-4-15 22:11
TPU链条?。。。我的萝莉有刷双向电调还没弄过。

用的乐高24MM标准短履带,TB卖2元/对。
回复 支持 反对

使用道具 举报

发表于 2020-4-16 13:46:07 | 显示全部楼层
真是有趣的小玩意
回复 支持 反对

使用道具 举报

发表于 2020-4-18 13:33:20 | 显示全部楼层
好看好看
回复 支持 反对

使用道具 举报

发表于 2020-4-18 19:41:50 | 显示全部楼层
超给力萌萝丽装载机 电池,舵机,电调,电机,图纸 作者:SummerF 2229 我也来做了试试看
回复 支持 反对

使用道具 举报

发表于 2020-4-18 19:43:45 | 显示全部楼层
楼主留个联系方式啊,用我的图纸交换
回复 支持 反对

使用道具 举报

发表于 2020-4-19 23:28:35 | 显示全部楼层
什么东东啊 啊。。。
回复 支持 反对

使用道具 举报

发表于 2020-4-20 07:27:11 | 显示全部楼层
这个好,学习了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-20 08:38:08 | 显示全部楼层
SummerF 发表于 2020-4-18 19:43
楼主留个联系方式啊,用我的图纸交换

QQ18615473
回复 支持 反对

使用道具 举报

发表于 2020-4-20 17:49:39 | 显示全部楼层
学习一下,学习一下,谢谢!
回复 支持 反对

使用道具 举报
