[开源四轴]分享一套基于Crazepony的空心杯四轴

austhuhui · 发表于 2016-12-11 20:39:36

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？立即注册

x

本帖最后由 austhuhui 于 2016-12-11 20:42 编辑

从实验室师兄那里搞到一份空心杯穿越的资料，是基于Crazepony原理图设计的，大家有兴趣的可以看看~

1.PCB图

2

[开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 7108

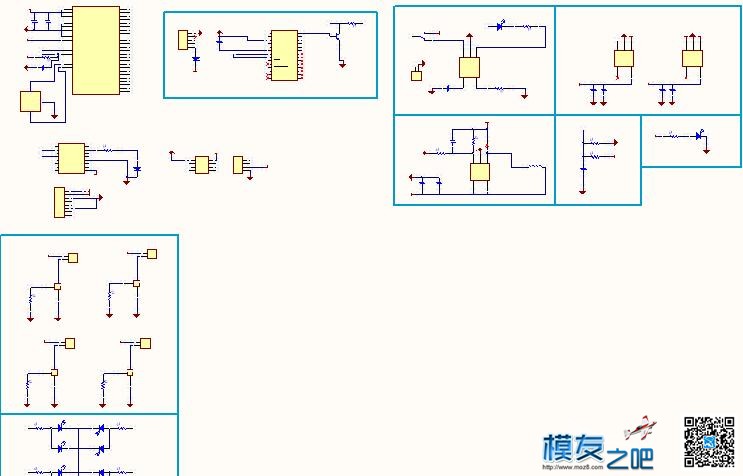

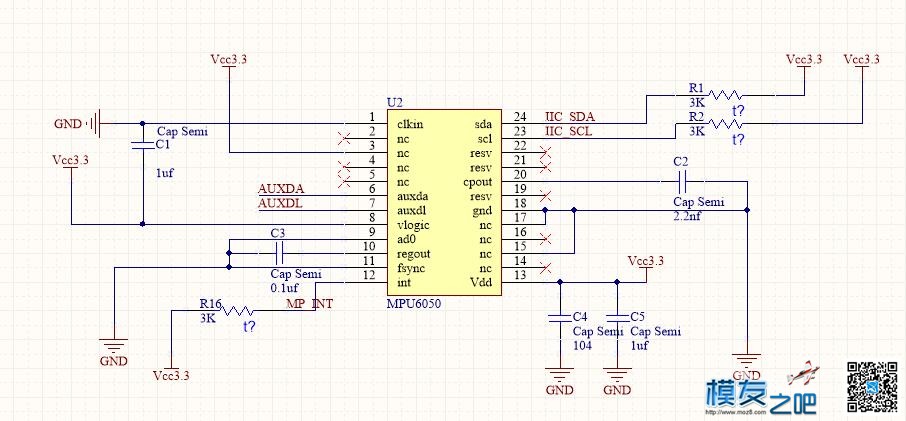

2.原理图

3

[开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 9610

4

[开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 182

当然，我们和别人家的成品没办法比，拿来自己玩或者研究还是可以的~

1

[开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 8279

如有侵权，请告知！

了解更多
Crazepony官网：http://www.crazepony.com
Crazepony百科：http://www.crazepony.com/wiki.html
Crazepony博客：http://www.crazepony.com/blog.html
Crazepony的Github地址：https://github.com/Crazepony

附件： [开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 2970

[开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 2970

原理图和PCB.zip (647.76 KB, 下载次数: 94) [开源四轴]分享一套基于Crazepony的空心杯四轴实验室,博客,资料作者:austhuhui 8097

封装.zip (685.51 KB, 下载次数: 25)

austhuhui · 发表于 2016-12-11 20:58:20

本帖最后由 austhuhui 于 2016-12-11 21:02 编辑

[彩蛋]1.也不能算是彩蛋吧，之前说镇江航空航天全国锦标赛（CADC）搞图文直播的，结果放了狼的鸽子，这里说声抱歉！当时手机出了省都欠费了，信号也一直不好~
2.最近一直在忙着设计开源电调~用的是BLHeil-S的固件这个固件如何就不用我多说了。3.其次上网找各种资料，参考一些其他设计者优秀的布线，才有了一定的雏形。电调别看就那么点东西，但是布线真的很讲究，电源、地、信号线怎么距离短、怎么干扰小~所以市面上的很多电调都是4层板
4.而我设计的这款电调，是双层板，大大减小了调试的成本。另外尺寸也控制在25MM*45MM左右。
PS：如果狼能提供一套电调给我研究就好了~哈哈，痴心妄想~
5.现在看到的肯定不是打印的版本，还需要改进，这边开个帖也算是督促自己~当然，有兴趣小伙伴可以一起交流讨论。
