小白的H机架研发之路从选择——构思——设计——加工—...

飞翔在天空的 · 发表于 2016-12-26 13:02:32

机架我是没有设计脚架的，只是设计了几个起落架孔，起落架有两种方案，第一种：电动脚架《T型脚架》，第二种是用连接件在电机机臂安装，类似于大疆《想不起名字来了》看图。

飞翔在天空的 · 发表于 2016-12-26 13:04:45

脚架安装方案2图

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 7381

飞翔在天空的 · 发表于 2016-12-26 13:16:45

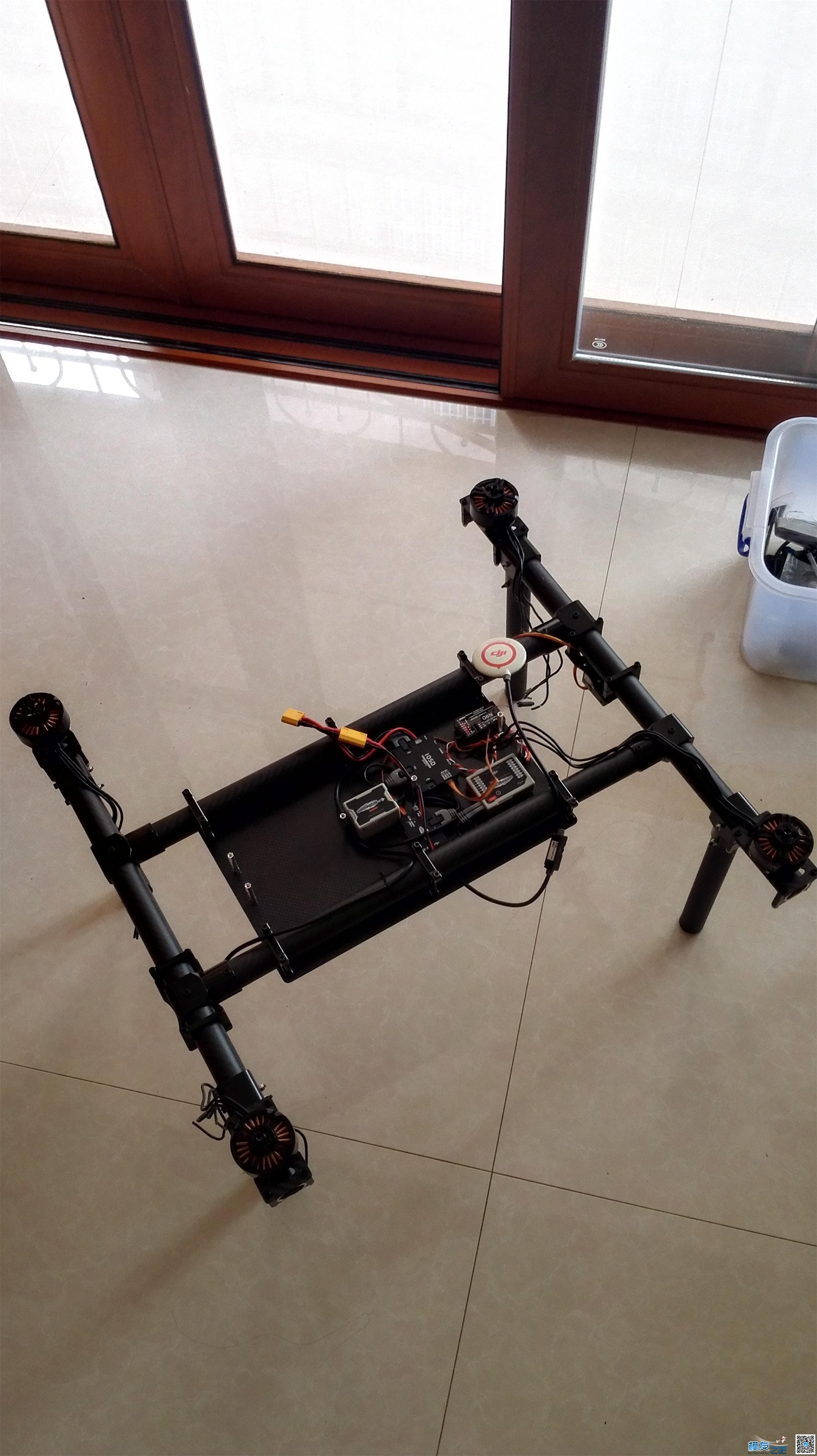

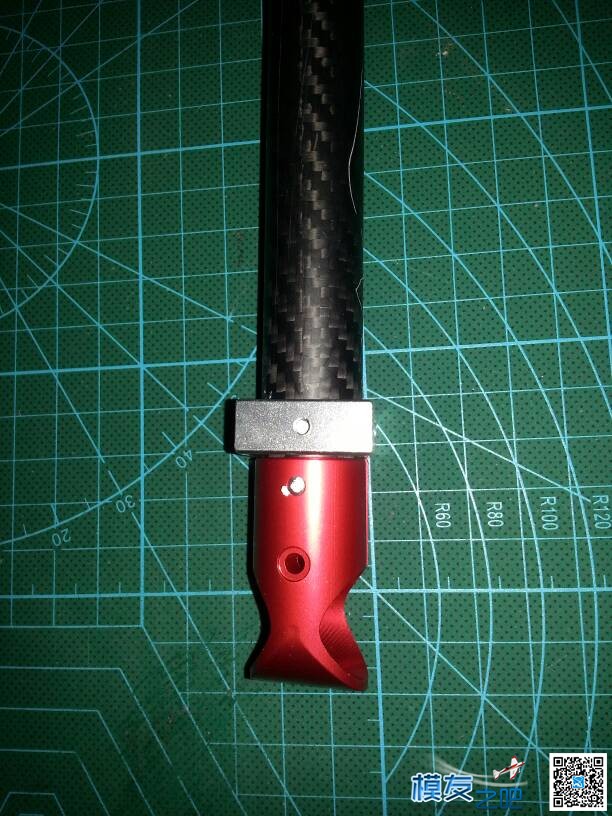

试安装，发现了一个大问题。就是装起来后机架机体不水平，有一边歪的。差点项目就死在这上面了，经过调整，情况大有改善。初步判定是三通管精度问题，还有太薄，拧螺丝时导致变形，现已经更换成厚的，就是重了点。
小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 6149

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 9728

飞翔在天空的 · 发表于 2016-12-26 13:19:12

电机：大疆E800
电调：好Y乐天40A
电池：6S5200《预算原因，日后增加至6S10000》
遥控器：乐迪AT9，接收：乐迪12通。
充电器：艾特斯620
一些小东西就不多说了，手机发帖有问题。

飞翔在天空的 · 发表于 2016-12-26 13:22:45

炸香机发表于 2016-12-25 22:05
感谢楼主分享

欢迎提出指导性意见建议

飞翔在天空的 · 发表于 2016-12-26 13:27:40

YID94xSdZl 发表于 2016-12-25 22:00
什么时候出成品呢？

待测试后，如果你有兴趣，可以联系我给你图纸，至于图纸造成的设计缺陷炸鸡，本人不负责。测试好后会上传机架设计图文件，提供给各位有兴趣的模友采用本人设计的方案。一切后果自负，欢迎大家继续修改改进，为模友多一种机架选择。

飞翔在天空的 · 发表于 2016-12-26 13:28:20

待测试后，如果你有兴趣，可以联系我给你图纸，至于图纸造成的设计缺陷炸鸡，本人不负责。测试好后会上传机架设计图文件，提供给各位有兴趣的模友采用本人设计的方案。一切后果自负，欢迎大家继续修改改进，为模友多一种机架选择。

juncle · 发表于 2016-12-26 15:11:53

本帖最后由 juncle 于 2016-12-26 15:13 编辑

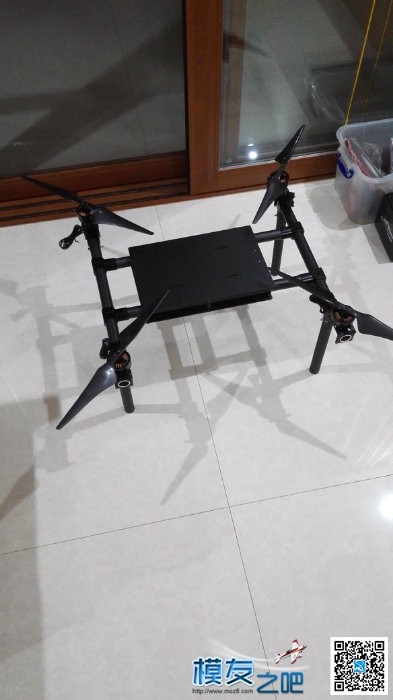

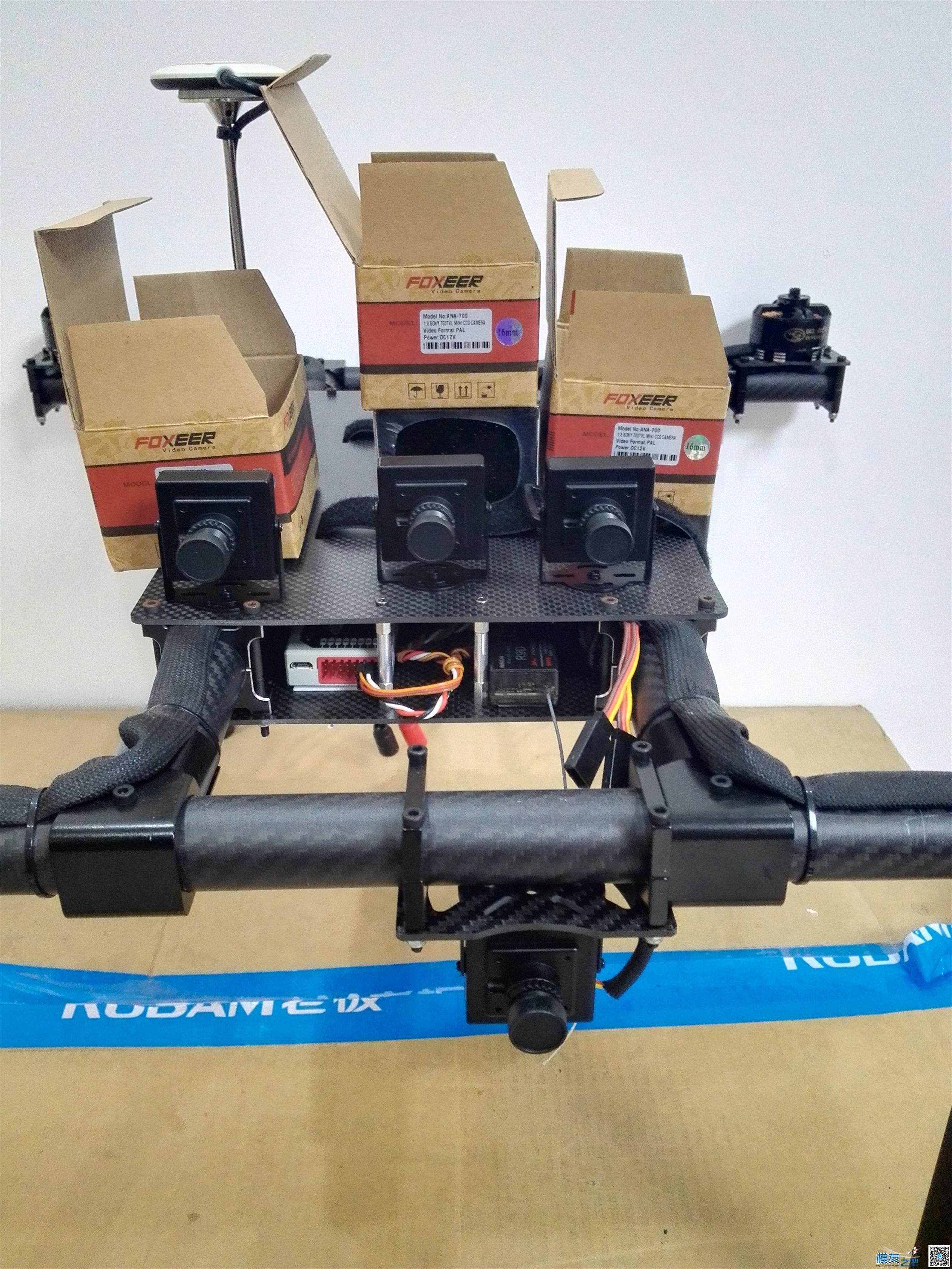

你的还画图纸，我的直接靠想像就把机架做出来了，用的是恒力的Q4XL的电机，25mm的碳管，悟空的飞控。我也上个图，看下你的最后是不是也和我的一样。小白的H机架研发之路从选择——构思——设计——加工—... 作者:juncle 8536

小白的H机架研发之路从选择——构思——设计——加工—... 作者:juncle 8536

小白的H机架研发之路从选择——构思——设计——加工—... 作者:juncle 4228

小白的H机架研发之路从选择——构思——设计——加工—... 作者:juncle 839

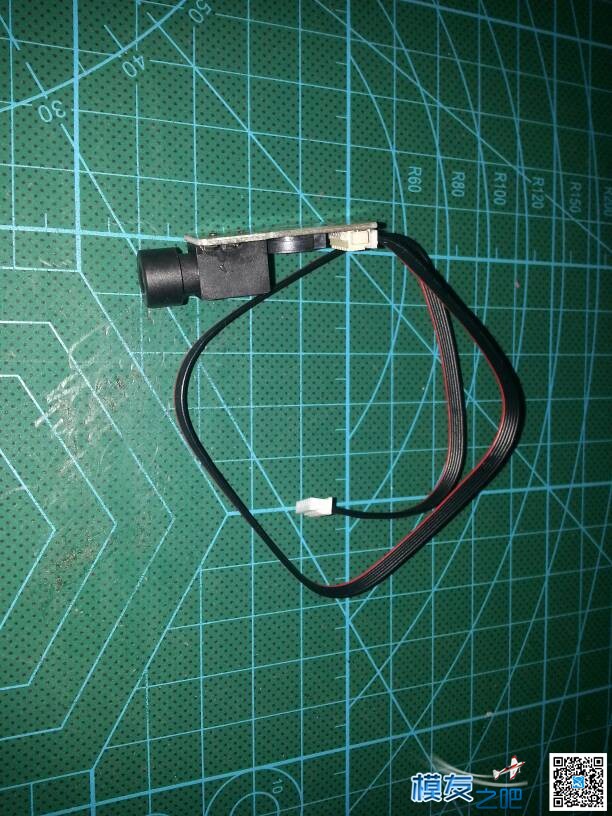

最后是要加一个四路硬盘录像机，装四个16mm镜头的摄像头。
小白的H机架研发之路从选择——构思——设计——加工—... 作者:juncle 1931

飞翔在天空的 · 发表于 2016-12-26 18:09:50

juncle 发表于 2016-12-26 15:11
你的还画图纸，我的直接靠想像就把机架做出来了，用的是恒力的Q4XL的电机，25mm的碳管，悟空的飞控。我也上 ...

画图纸是因为加工需要，

飞翔在天空的 · 发表于 2016-12-26 18:10:49

飞翔在天空的发表于 2016-12-26 18:09
画图纸是因为加工需要，

虽然同为H机架，但是你我风格不一样。设计理念不一样，用途也不一样

飞翔在天空的 · 发表于 2016-12-26 18:56:38

飞控开箱图：
想了解更多P9X，请自行搜索，这里就不过多说明了。本人小白，也不懂什么软硬件方面的事。
开箱图附上：

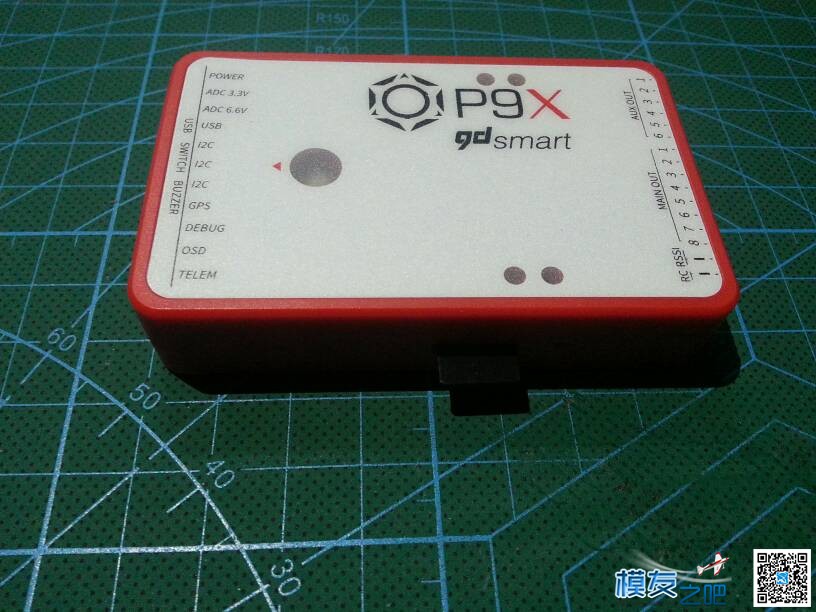

之前对设备大小毫无印象。买回来打开一看，飞控好大啊！真不敢相信是这玩意让飞机上天控制小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 8247

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 6463

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 3157

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 5706

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 4250

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 9399

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 5438

飞翔在天空的 · 发表于 2016-12-26 18:57:34

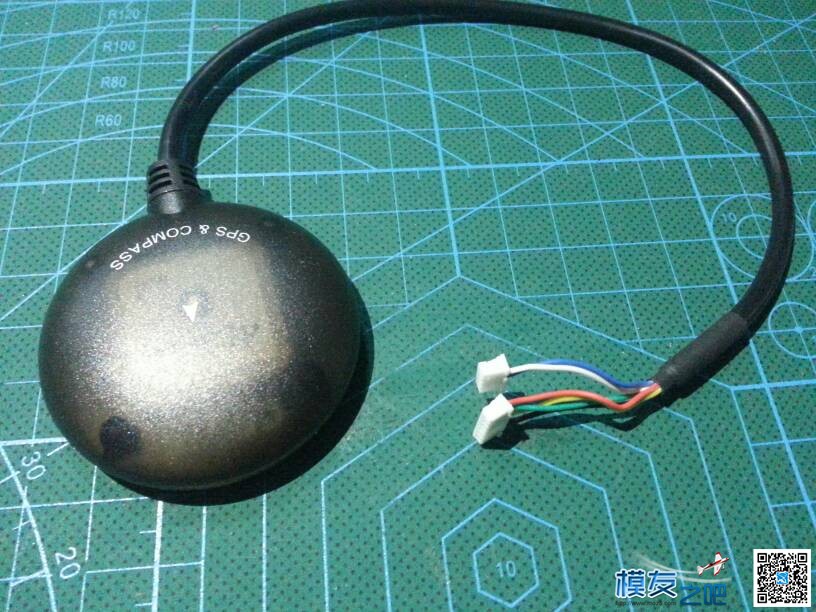

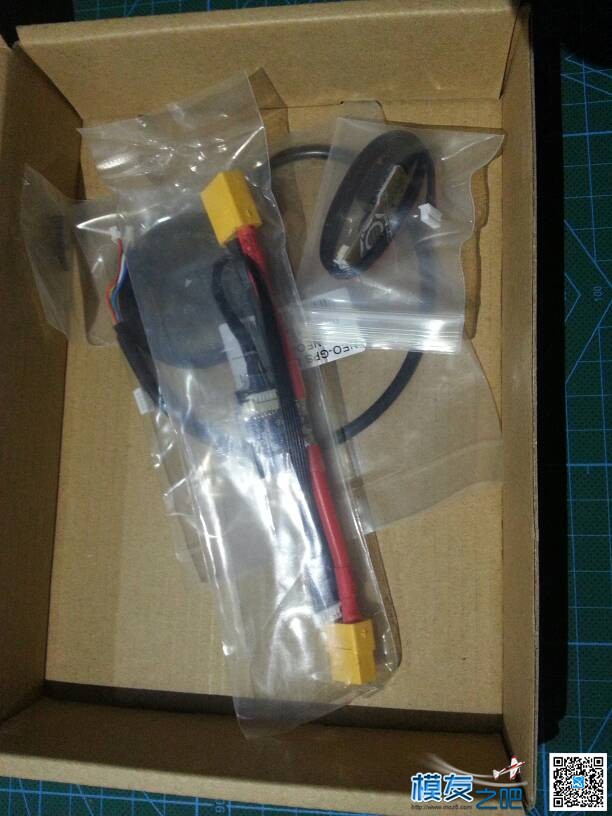

继续开箱

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 4087

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 4907

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 2040

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 4080

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 695

飞翔在天空的 · 发表于 2016-12-26 22:58:19

艾特斯620到了，充电器很简单，好用。
小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 9627

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 1419

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 887

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 5895

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 1116

飞翔在天空的 · 发表于 2016-12-26 23:01:42

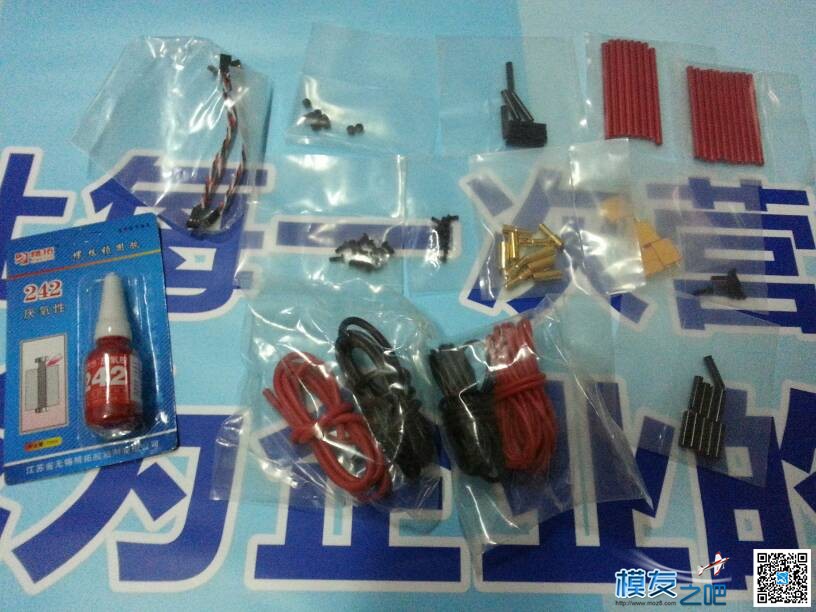

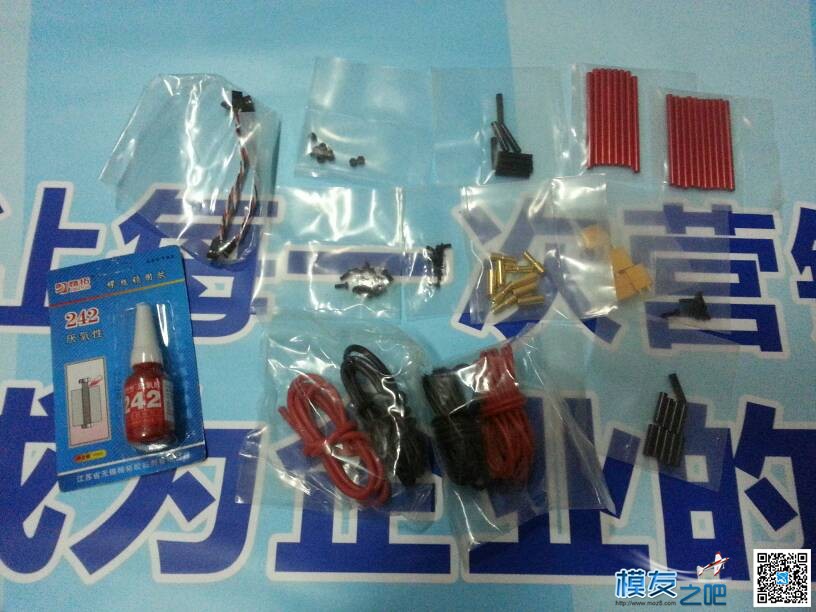

电机延长线，铝柱到货。万事俱备，只欠东风。

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 9663

小白的H机架研发之路从选择——构思——设计——加工—... 作者:飞翔在天空的 2751

飞翔在天空的 · 发表于 2016-12-26 23:15:25

我发的飞控介绍为什么被删除了

飞翔在天空的 · 发表于 2016-12-26 23:16:47

p9x终于到手了，让我带你们一起研究九维p9x改版飞控的，全方位解读p9x,先看外观和插接件设计，然后脱掉它的外衣，一览它的内在美
首先来看开箱，一个产品好不好，要从细节看起的，注重细节的人，产品肯定能做好，特别是天上飞的东西，马虎不得
打开包装后是一个成型泡沫袋，里面就是等了好久的p9x了【图片】拆开袋子，九维智控logo的盒子出来了，哈哈，定制的盒子，设计的不错，还有贴条形码，发货日期，产地等都很详细，这点给个好评【图片】【图片】打开盒子，终于看到p9x了，好爽的感觉【图片】拿下来飞控和第一层隔板，下面是附件和薜猫送的天线和线材，多谢咪咪了，哈哈【图片】下面来看下p9x的外观【图片】【图片】【图片】个人感觉颜值很高，以前看图片，总觉得设计的好卡通，其实拿到手感觉真的很用心的设计，这个塑料壳的质感比我用过的pixhawk外壳相比要好很多，档次一下就起来了，前面板的白色用了磨砂工艺，红色的部份也有点磨砂质感！【图片】左边是输入接口，右边是输出接口，接口分布在两侧这样的设计很方便装机，不用再忍受原版那种反人类的接口设计了
左侧的圆灯是主led灯，右边上下各两个小灯是数据通信灯，对称，讲究！【图片】输出接口是全接口没删减的，八个主输出口，六个辅助输出口。

wurenji · 发表于 2016-12-26 23:28:48

什么时候出成品呢？

飞翔在天空的 · 发表于 2016-12-26 23:29:57

wurenji 发表于 2016-12-26 23:28
什么时候出成品呢？

现在有事，暂停项目。

tjcdq · 发表于 2016-12-27 07:21:42

路过帮顶。

juncle · 发表于 2016-12-27 09:14:36

飞翔在天空的发表于 2016-12-26 18:09
画图纸是因为加工需要，

我的准备上NEX-7N相机，收了个Z15N的云台。
