大家好，我是老晋，今天为大家带来的是：EWRF e708TM3可调功率5.8G图传开箱及使用说明。

老晋穿越机玩的少，最近也开始装了几台小机器，同时买了几款图传，包括EWRF e708TM3，A家的新款600mw可调，当然价格的话EWRF这款基本是A家的一半，感觉比较适合喜欢性价比的模友。今天先来EWRF e708TM3的开箱和使用说明吧。

先来张照片：
EWRF e708TM3可调功率5.8G图传开箱及使用说明 [老晋玩测试] 穿越机,天线,图传,飞控作者:老晋 8212

EWRF e708TM3可调功率5.8G图传开箱及使用说明 [老晋玩测试] 穿越机,天线,图传,飞控作者:老晋 8212

（话说现在买的好几款图传都不带天线了，老晋猜想是不是因为配套的天线都很一般，很多玩家都会去配更好更装B的天线吧，当然成本会降低一点点这是不争的）

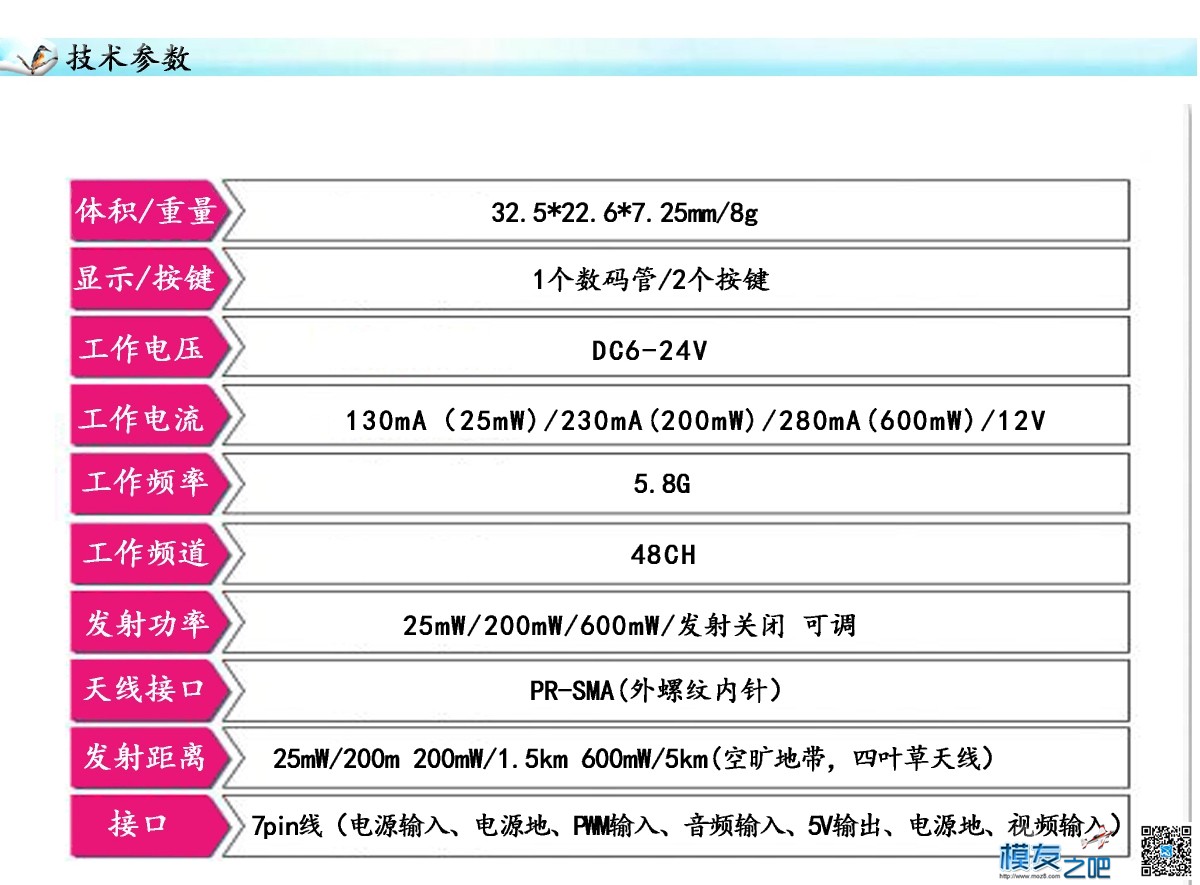

再来说说这款图传的特点：

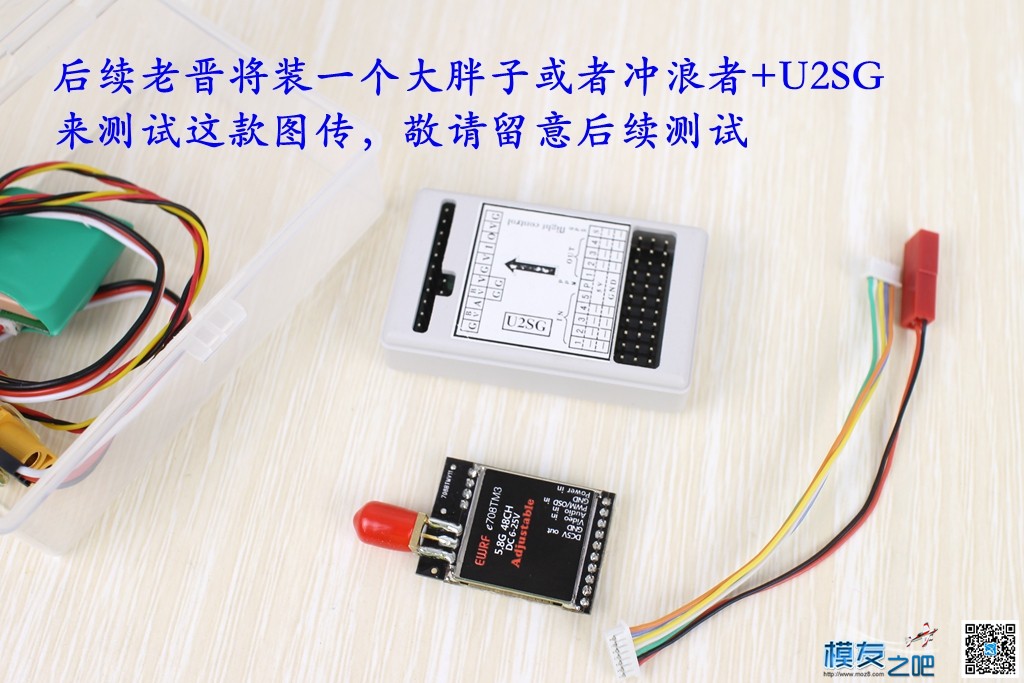

1.买这款图传的原因是是这款图传带热保护，忘记插天线也不会损坏。原先玩过很多600mw的图传，600mw算是比较大功率的了，如果上电后几分钟不起飞的话，图传就会严重发热，穿越机空间小，图传散热不好的话时间长了可能会有损坏，SMA插座这里也会变色发黑，相信老手都知道。这款图传带热保护，温度高了会自动降低功率，直到功率输出为0，这点比较实用，哪怕忘了拔电也没关系了。如果用来装冲浪者、Z84之类的也也该不用太多考虑图传散热的问题了。后续老晋会装个U2SG+大胖子或者冲浪者，用这款图传试试看拉距。
2. 25/200/600mw功率可调，相信这也是标配了，虽然价格会稍微贵一点点，但是装到小轴距的机器上室内玩玩的话，25mw的功率会更省电。

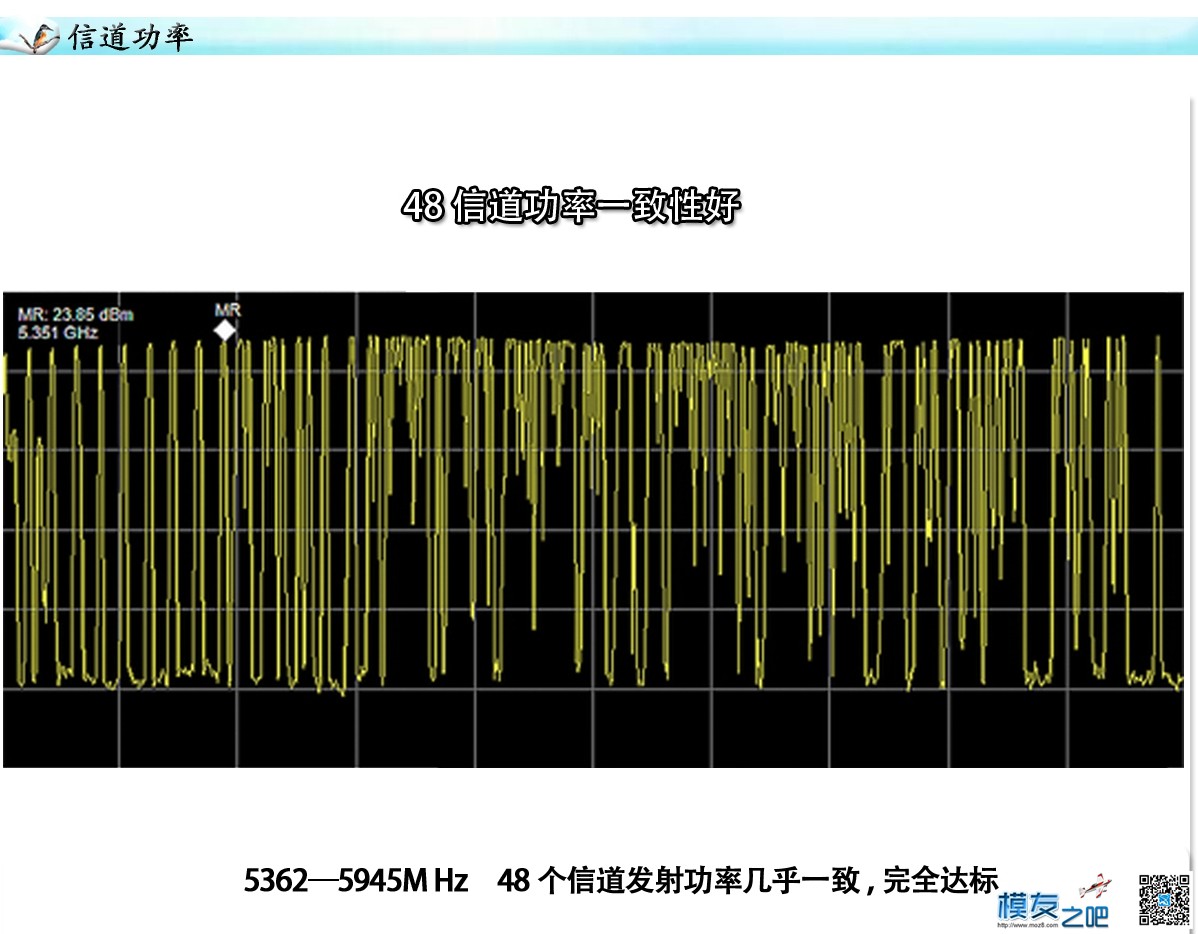

3. 48频道，支持RACE频段，这个当然是必须的，频道越多越好，以免和朋友一起玩的时候有干扰。
4. 带有5V800mA的输出，带个摄像头是绝对没问题的。
5. 支持OSD调参，看说明书实现这个功能要接几根线到飞控，老晋最近忙，这个以后再折腾。
（附带一下调参的说明，方便模友参考：

EWRF e708TM3可调功率5.8G图传发射是EWRF7086TM3的专业升级版，它在7086TM3的基础上增加了OSD配置图传发射参数的功能，其他方面如按键配置、PWM配置和LED指示等和EWRF 7086TM3完全一样。e708TM3目前主要支持穿越机使用较多的Betaflight F3、F4飞控OSD调参，下面以Betaflight飞控为例来说明配置方法：

目前e708TM3只支持频率分组、信道、发射功率和PITMODE这四种常用的参数配置。

一、Betaflight 串口选择

1、集成了OSD的F3、F4飞控

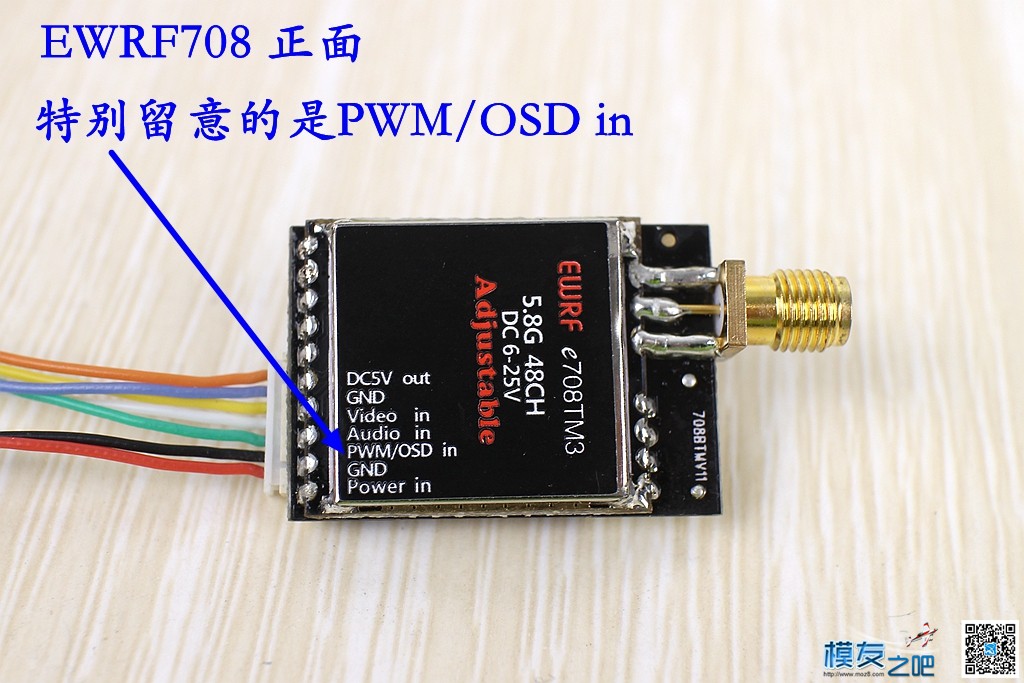

将e708TM3模块的PWM/OSD、Video in和GND三根线分别连接Betaflight飞控的空余UART口的Tx脚、Video out和飞控的GND上。然后，通过USB将飞控连接到电脑上，运行Betaflight程序。

某些种类的F3，F4飞控因部分UART口附加了转换电路，可能就不支持我们的OSD调参了，这时可换其他UART口试下。比如BRF4的UART3就因这种情况不支持OSD调参，而UART1和2就可以。然后，通过USB将飞控连接到电脑上，运行Betaflight程序。

2、外加OSD的F3、F4飞控

首先，OSD要刷MW OSDR1.6.5以上版本，在Config.h文件中要选择betaflight和canvas：

然后将e708TM3模块的PWM/OSD、Video in和GND三根线分别连接飞控的空余UART口的Tx脚、OSD的Video out和飞控的GND上。然后，通过USB将飞控连接到电脑上，运行Betaflight程序。

3、配置UART口参数

进入Ports项，选定连接了图传的UART口（本例是UART6），再在Peripheral栏选择TBSSmartAudio项（如图1），完成飞控的图传串口配置。

如果图传和选定的飞控UART口接线保持不变，这一步只需要操作1次即可）

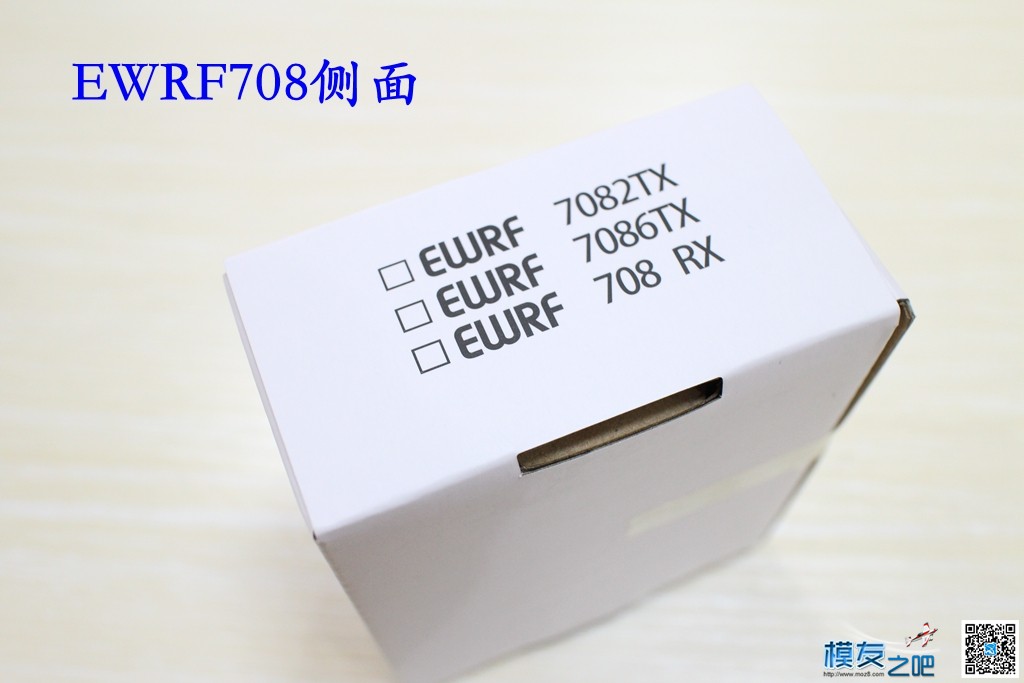

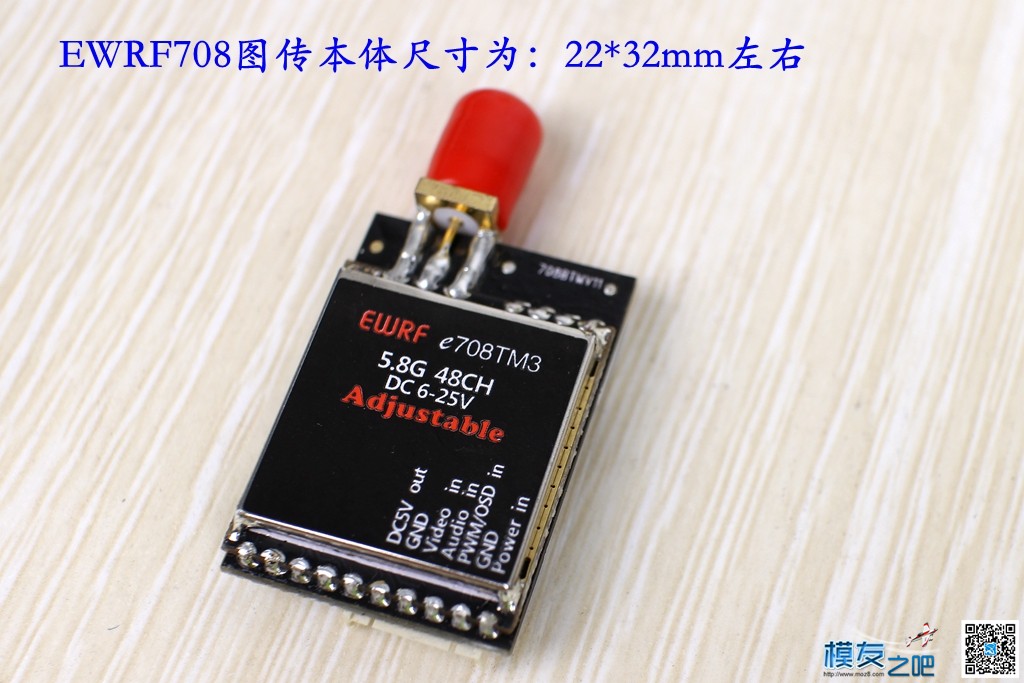

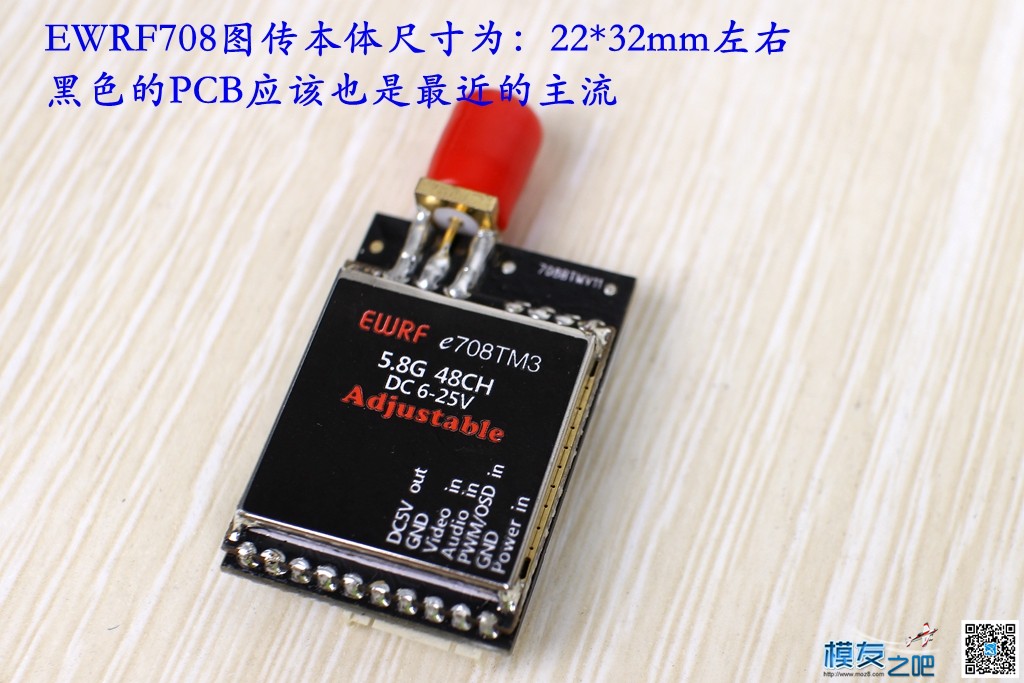

好了，下面就来点开箱照片： EWRF e708TM3可调功率5.8G图传开箱及使用说明 [老晋玩测试] 穿越机,天线,图传,飞控作者:老晋 6101
