黑蚁飞塔F3PRO专业版详细装机心得分享

[复制链接]
发表于 2017-8-8 13:45:57 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 foxtwo 于 2017-8-8 14:08 编辑

次为大家分享来自黑蚁军团的飞控产品“黑蚁F3 PRO 专业版”飞塔的装机心得!


话说7月下旬无意间在模友之吧论坛活动区看见黑蚁飞塔免费评测活动,而不久前在群里团购了Skyzone XH-210机架+致盈GTS2305电机,正缺一个飞控,于是想参加,但是已经满了报名人数,已经绝望的时候看见微信一个头像,这不是模友之吧的狼哥吗,问下他还有没有机会,狼哥说正好有其他人不和条件的,而之前看过我的贴还不错,于是就同意了给了我一个特殊名额!在这要感谢狼哥!


说道黑蚁军团,早在一年前在群里看见他们发了个视频直播链接,好奇点进去看看,直播着他们练习穿越机的画面,还得知成员比赛得过不少奖,后来加入其官方群一直关注。然后他们还研发出不少穿越机的产品,其中黑蚁飞塔系列应该说是他们的代表吧,那时就好很想入一个,时到如今,黑蚁飞塔已经出到PRO版本,由三层继续集成为两层,使得装机变得更简单。


下面就给大家分享一下黑蚁F3PRO专业版飞塔从未有过如此简单的装机心得



黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 4178
机架:Skyzone XH-210机
飞控:黑蚁F3 PRO 专业版飞塔
电机:致盈GTS2305
镜头:HS1177
桨叶: 各种三叶浆(待测试)
电池:格氏金砖1300毫安 4S 95C
遥控:天地飞9+WBUS接收机
眼镜:Skyzone 02s v+


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8184


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 831
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 4129
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1436

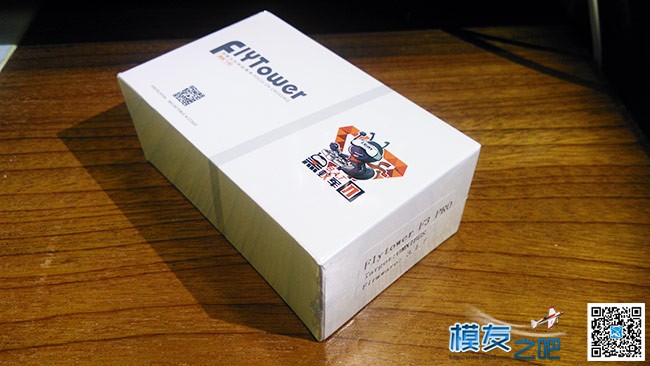

也是苦等了几天才收到,急不及待打开包裹,一个100X40X60mm的白色盒子包装。

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8916
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 3892

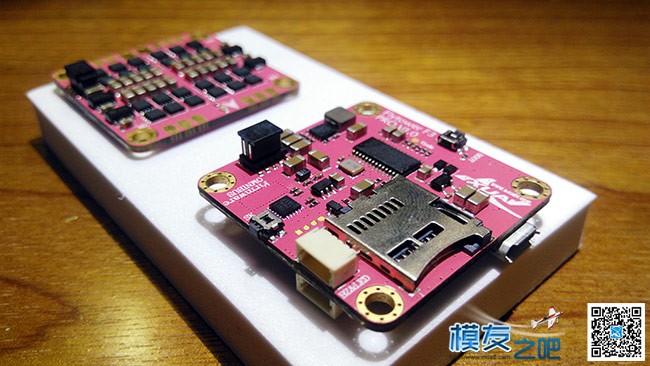

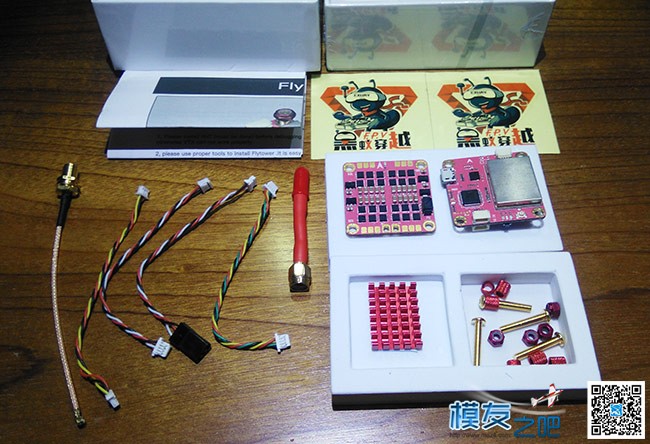

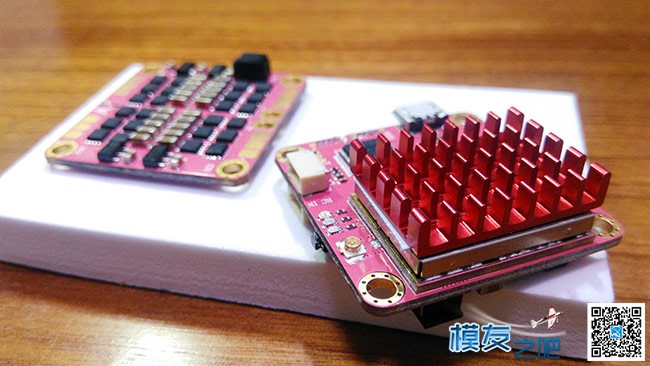

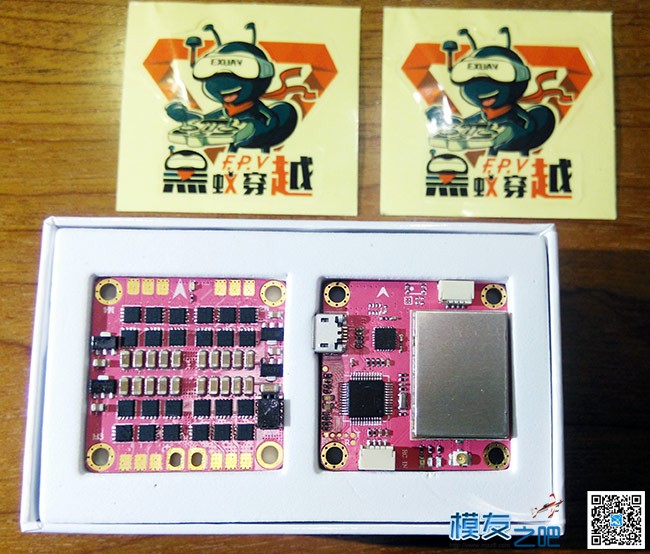

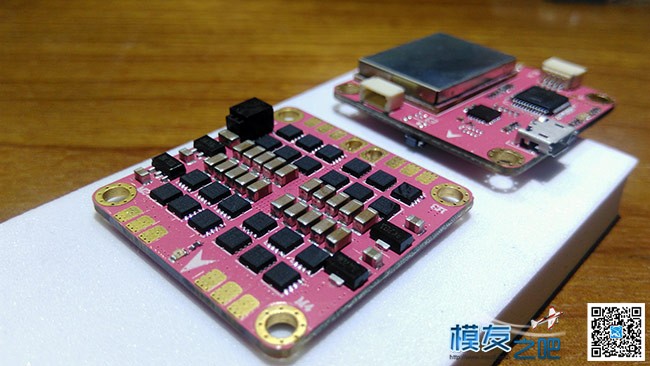

打开盒子一眼就看见F3PRO飞塔的两大件--四合一电调和F3飞控集成图传。额,这次底色玩少女心?粉红色= =!

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 9743
然后下面就是两包配件,一包金属配件,一包线材配件和一根棒子天线加说明书。
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7128
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 3608

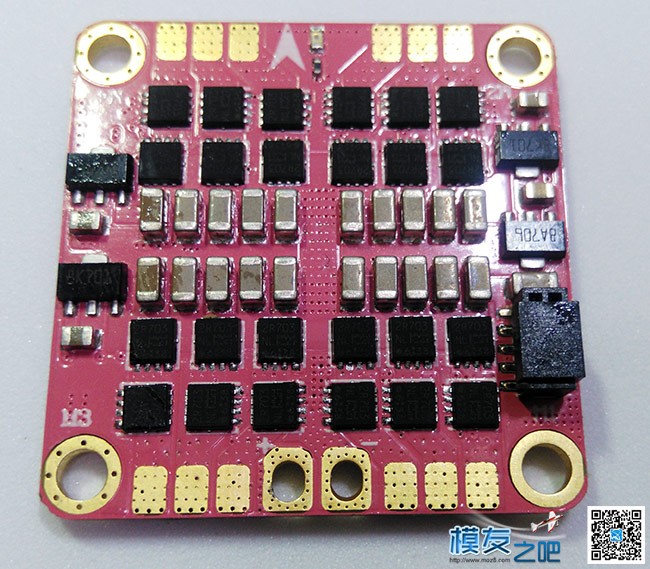

飞塔底层板40A四合一电调。粉红色底色有种说不出的感觉....电子元件排列整齐,焊盘成色好。电调支持2-4S,4X40A输出,最大4X45A(5秒内),支持各种协议包括DSHOT600。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 4970
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6049

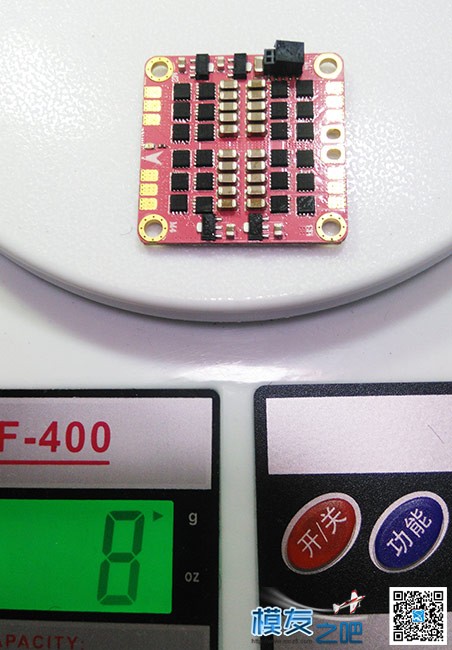

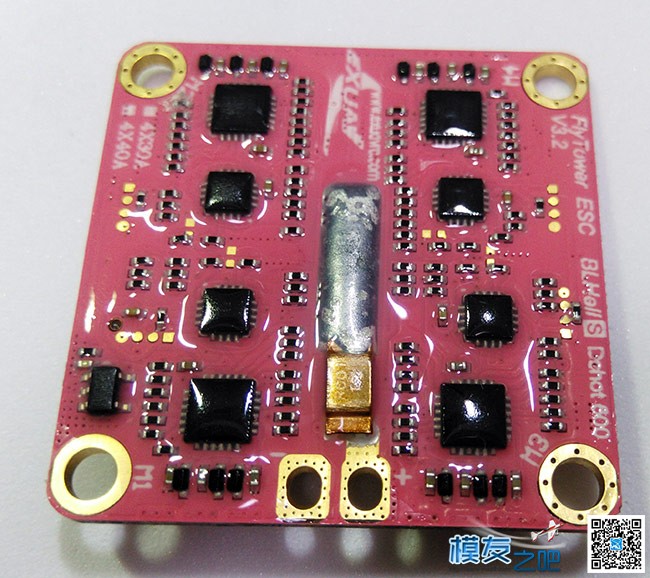

背面元件被一层705覆盖着!?感觉是为了绝缘吧,摸起来厚实,背面同样也设计的很整洁,重量约8克,大小应该是标准飞控大小36X36mm。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 9070

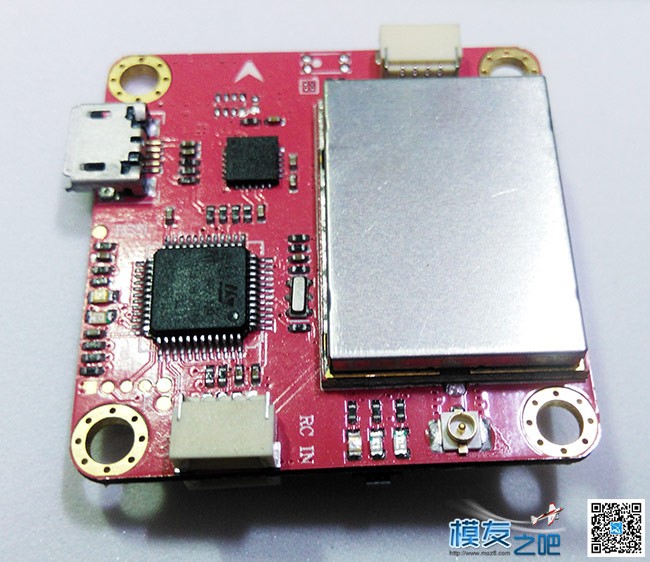

顶层板飞控+图传集成。也是集成到了极致。F3默认OMNIBUS固件,使用BF3.1.7调参。图传方面,可通过按钮设定关闭、25、200、400毫瓦功率和40CH频道选择,集成OSD可在BF里调试。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8802
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8803

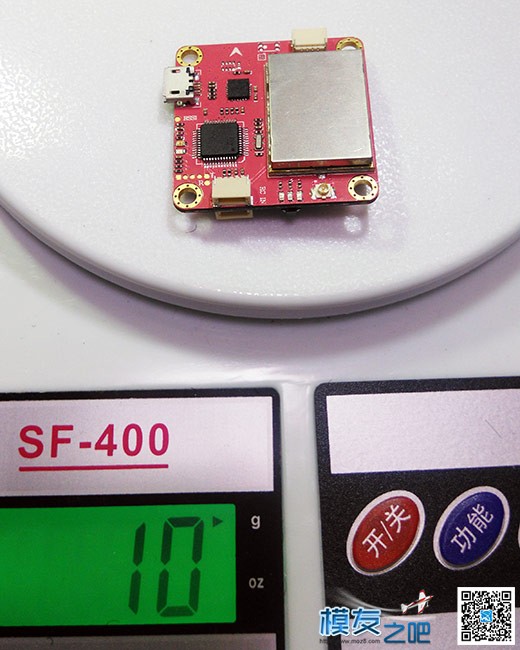

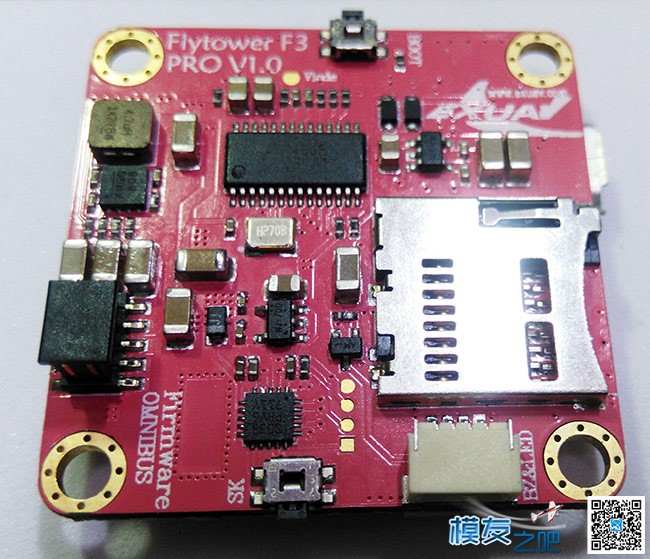

顶层背面,可支持外置TF卡作为黑匣子记录内存。顶板重量仅10克。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7144
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 780
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2110
穿越机的三大件都集成在这两块板上了。省去不接线烦恼。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2662

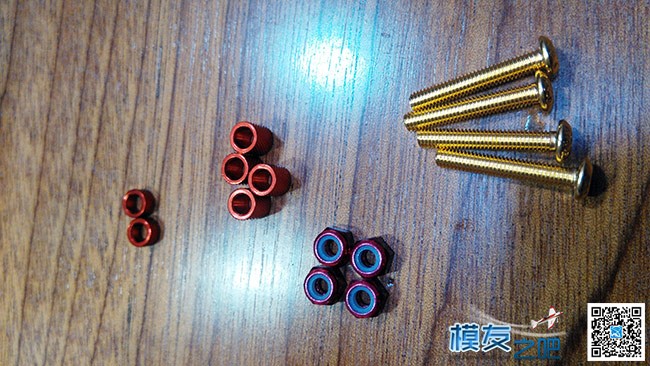

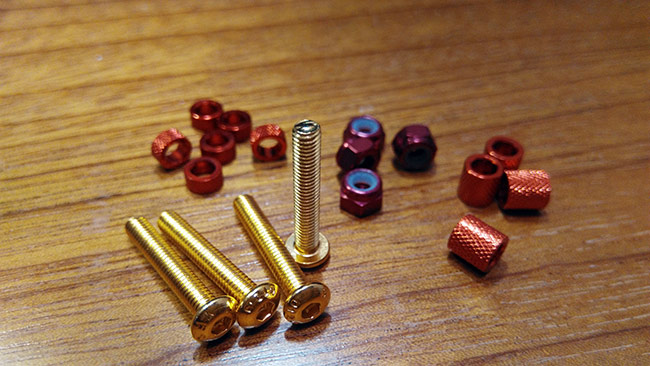

再来看看金属件,3Mx18螺丝x4、3M自锁螺母x4、3Mx5.2铝柱x4、3Mx2.5铝柱x2。。。。等等 不对啊,不是x4么?!又找了一遍盒子没发现,又回头看了下开箱拍的照片,原来是配漏了两粒= =,心想不是吧这都能漏??于是赶紧联系黑蚁官方群的管理员,立马答应补发过来。但是 装机就只能等配件来了才能继续了。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 9458

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5997
又等了两天才收到补发的铝柱,发了4粒过来。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8621

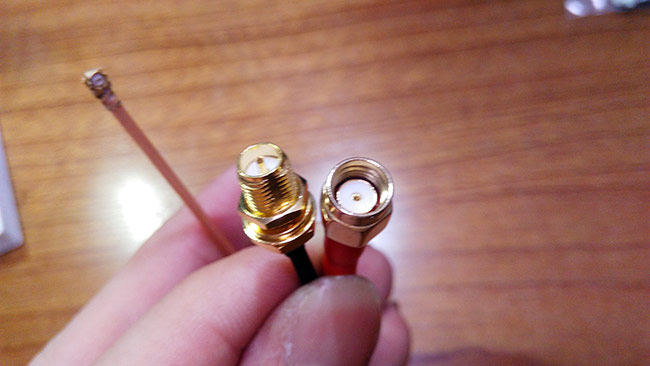

天线和延长线,配来的棒子天线是内孔的,延长线是内针的。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8144

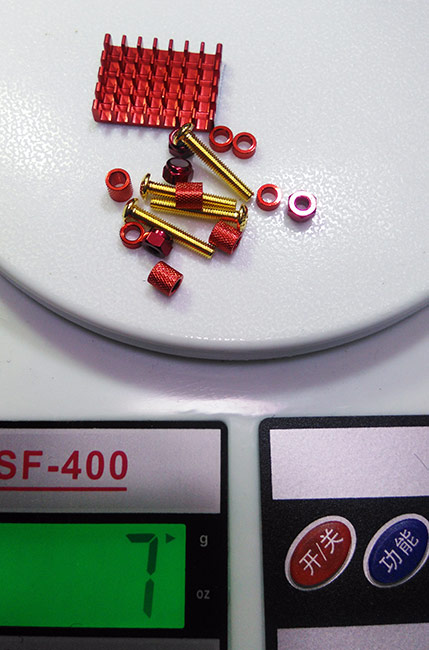

金属件重量也就7克


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 294

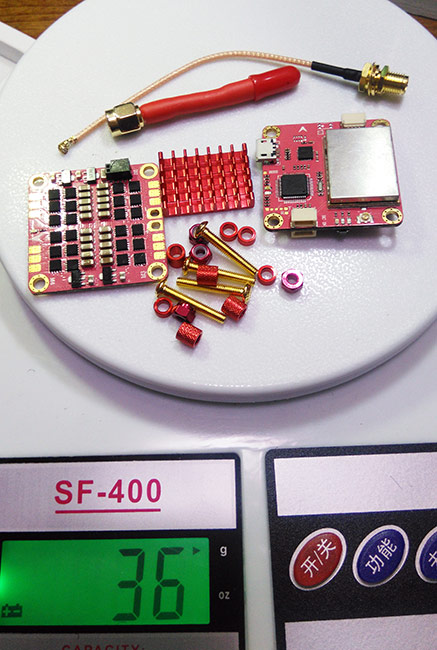

一套下来的重量包括天线大约36克,已经很轻了,而且还省去了接线的重量。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 3878

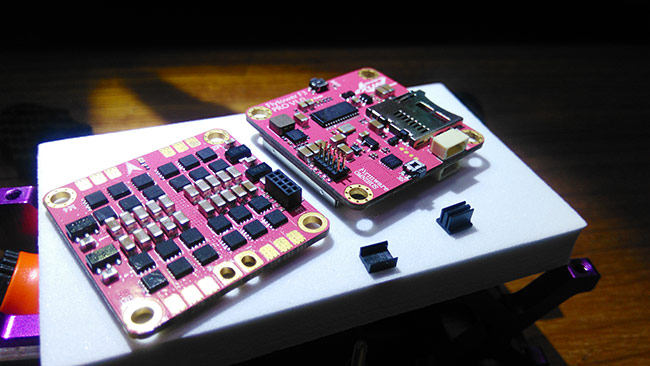

先装起来看看效果,把顶板和底板的插针插槽保护盖拔掉。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 439
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6186
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 769

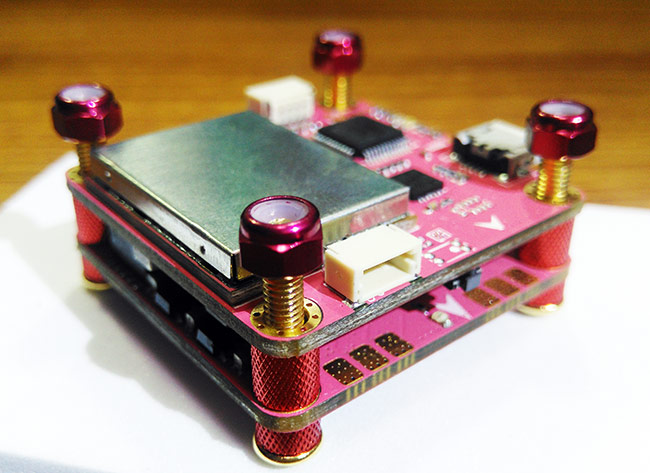

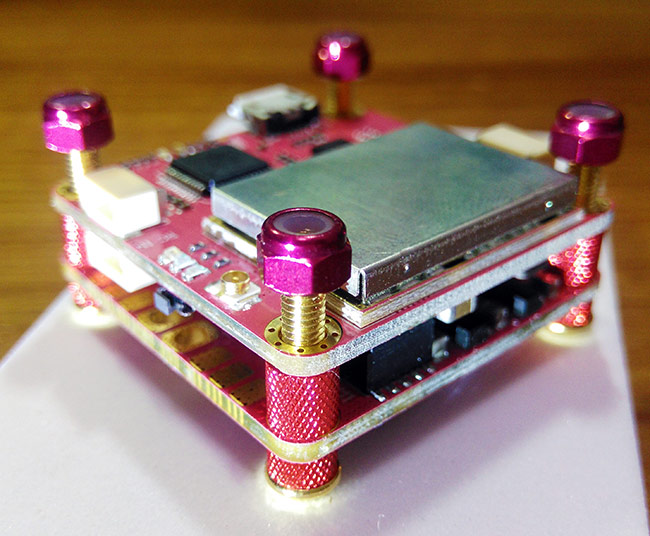

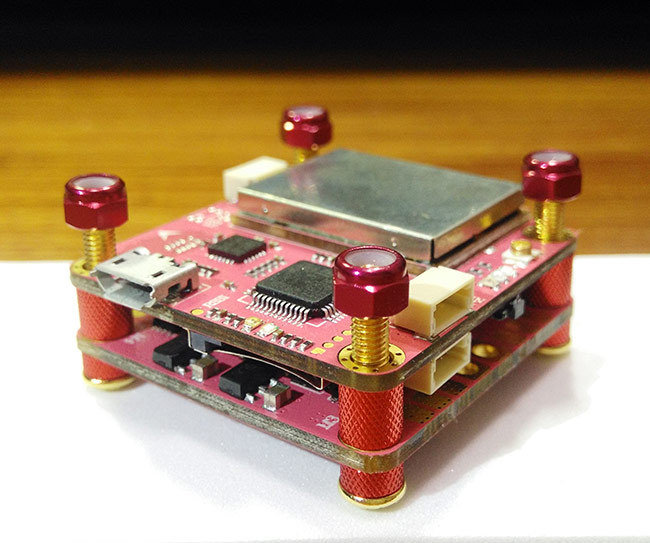

锵锵!黑蚁F3pro飞塔合体!


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2937
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8301
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7577
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1640

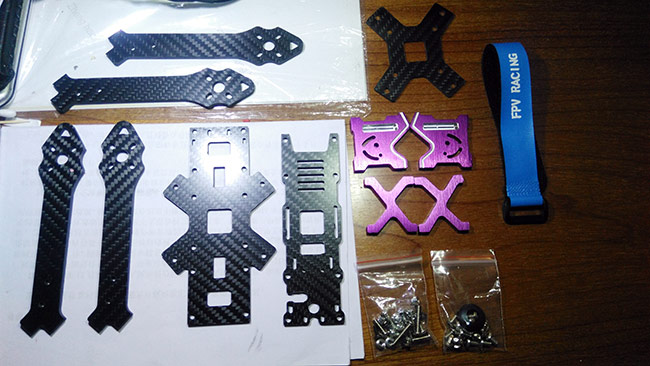

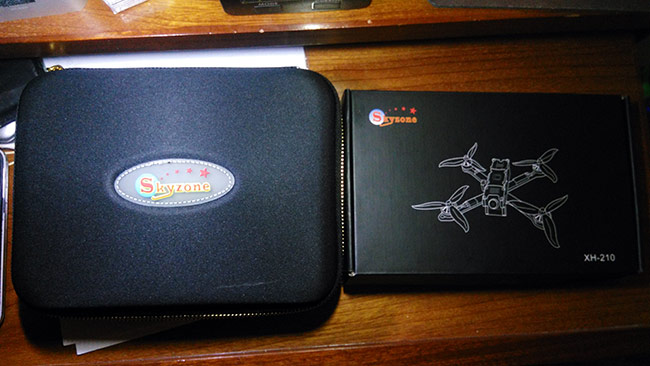

今次使用的机架是Skyzone的XH-210,重量约120克。最大特点就是紫色的铝合金支架、3.5mm独立机臀、2mm顶板及底板。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 4972
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 829

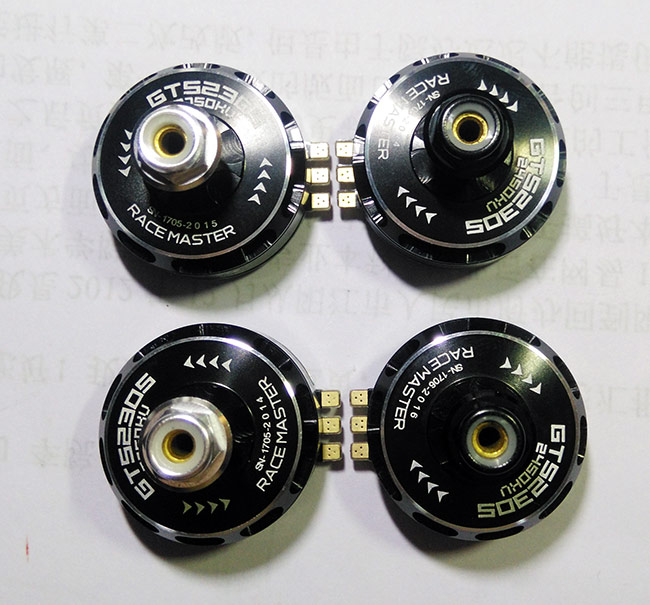

电机方面使用致盈GTS2305 2750kv ,动力强劲。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1906

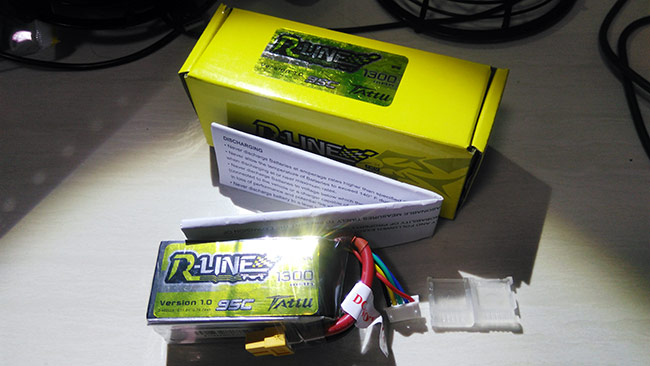

电池使用格式金砖4S 1300毫安 95C


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5765

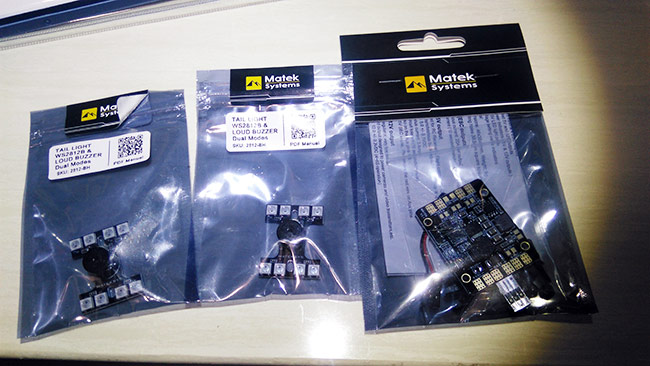

LED灯板就用M字头的吧 。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5350
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8454

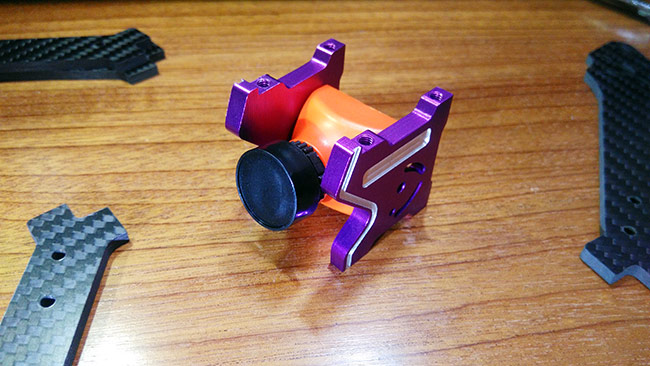

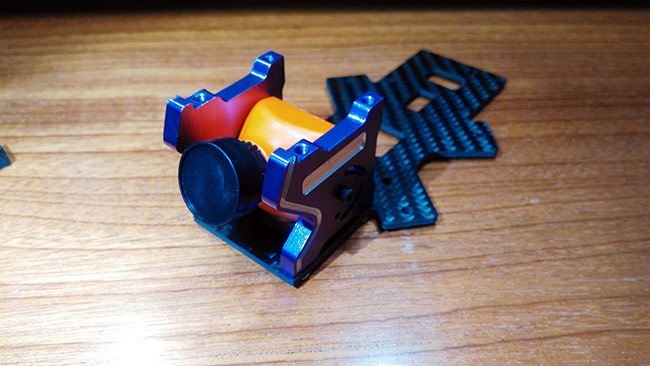

先把摄像头安装在前铝合金支架上。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5247

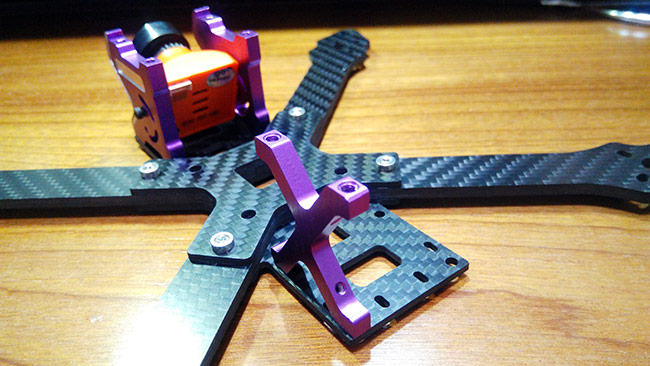

再把铝合金支架安装在机架底板前端。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 3259

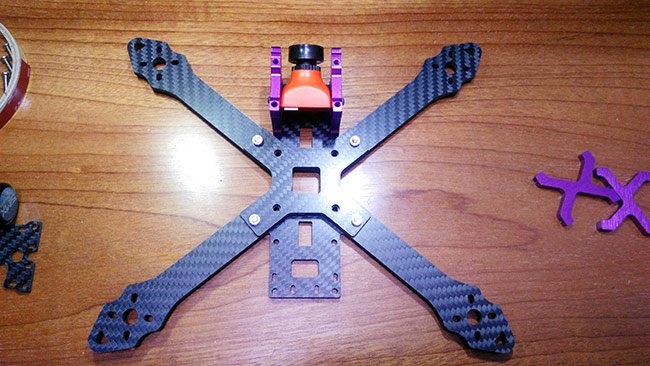

安装四个机臂和X型固定板。X型固定板用沉压式螺母这个不错,能很好固定板和螺丝。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 524
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5112

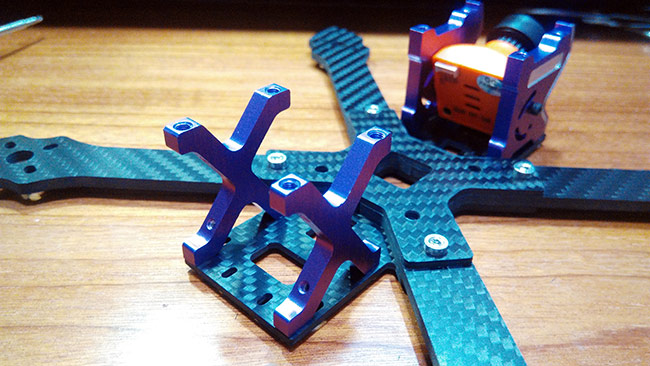

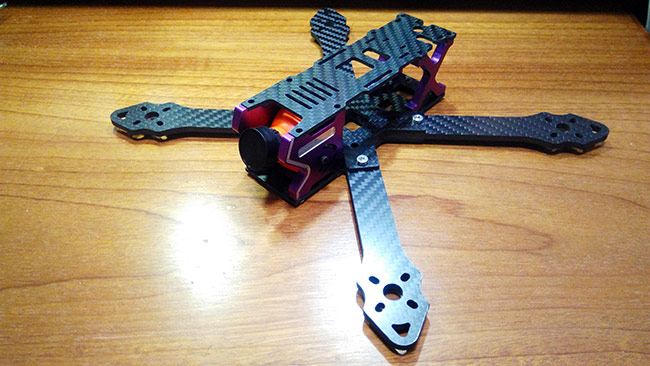

安装机尾X型铝合金支架。机架安装部分基本完成。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7508
但还是忍不住盖回顶板看看效果!


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2658
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8702
安装飞塔时又遇到个尴尬问题:配来的3Mx18螺丝不够长度,原因是机架多了一层机臂固定板的厚度,使得飞塔上的四个螺母无法安装。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1840

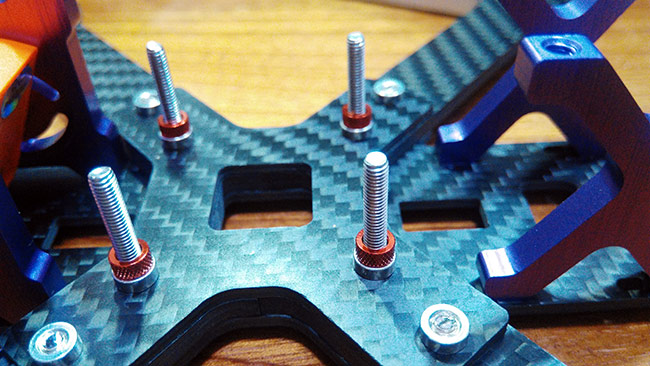

经过度量使用3MX25螺丝刚好能在这机架上安装整个飞塔。先放四粒短铝柱垫底。

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5987

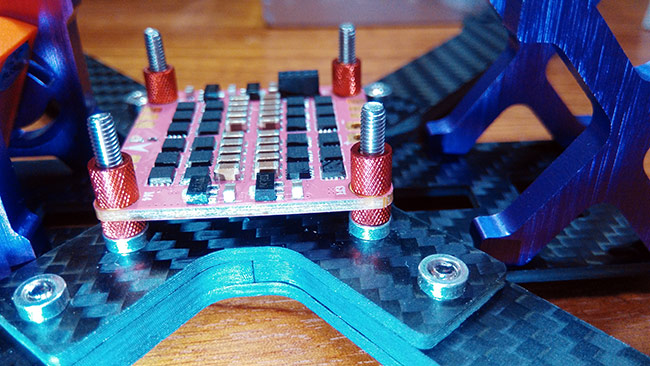

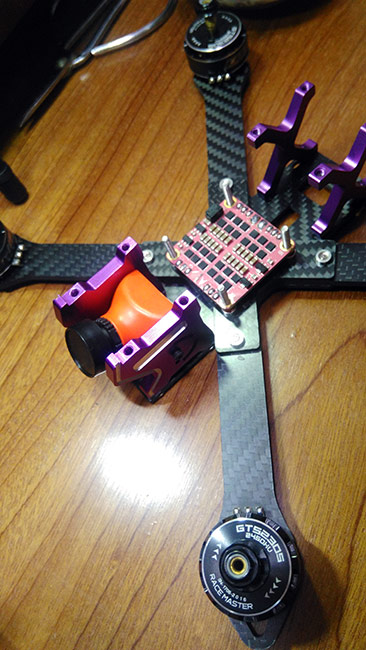

再放飞塔的底层也就是四合一电调,然后加上四粒长铝柱。注意底层和顶层都有箭头指示方向。

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7814

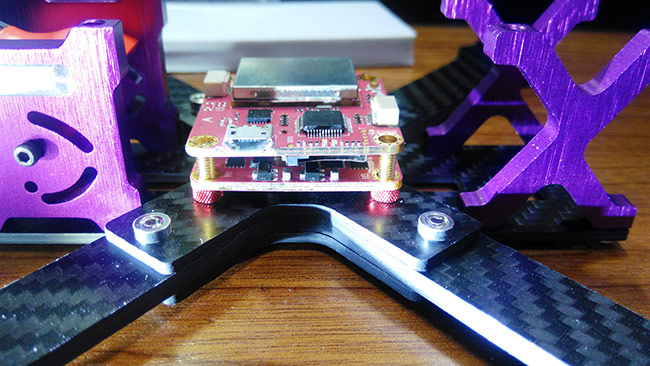

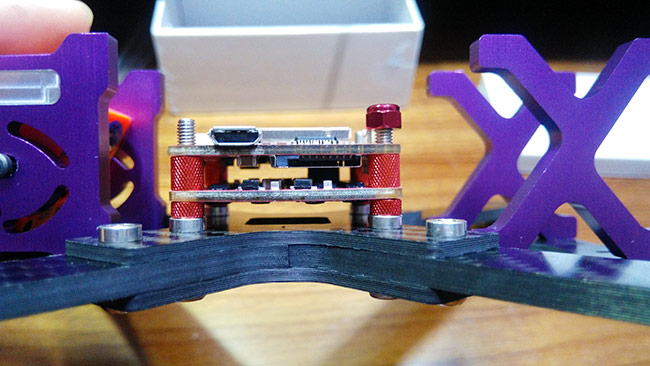

然后盖上飞塔顶层!小心使顶层与底层通过针槽对接,同样注意箭头方向指向机头前方。

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 4146

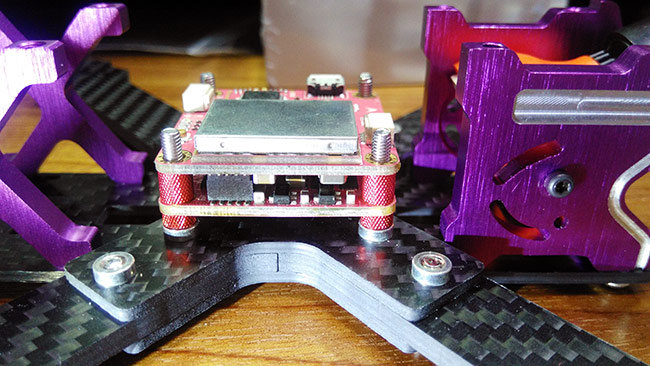

最后安装四粒自锁螺母就完成啦,不过这只是安装看看效果,底层电调还需要焊线。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 9593
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2784

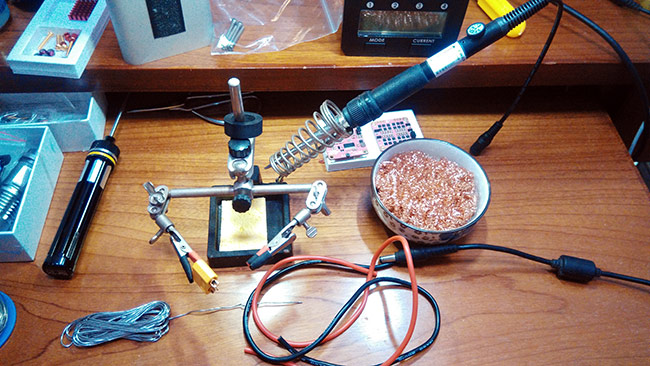

回到焊接环节,首先要给电调焊接两个主电源线,推荐使用14AWG规格的电源线,红黑两条。另外一头还接XT60公头插头。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8611

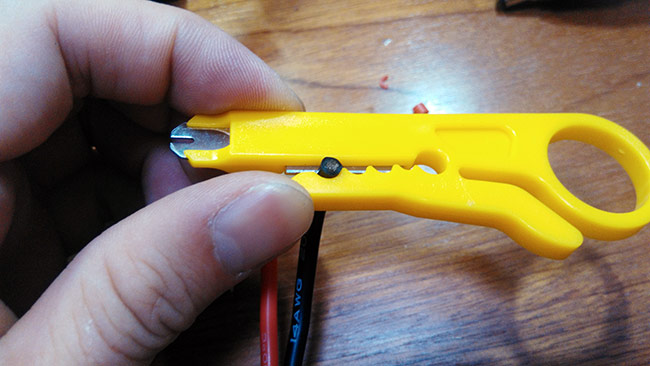

把要焊接的一头切去3mm左右长度的硅胶。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5385

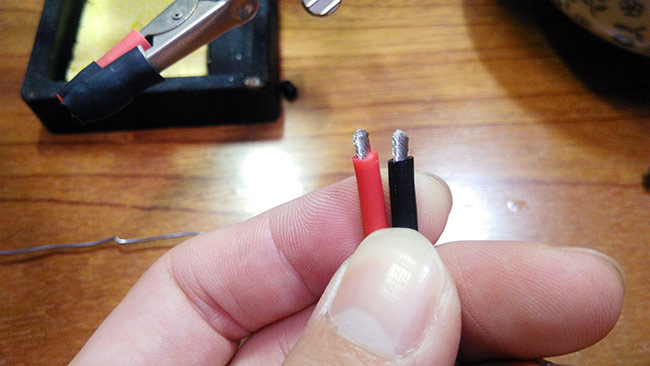

然后扭紧线芯,均匀上锡。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6586

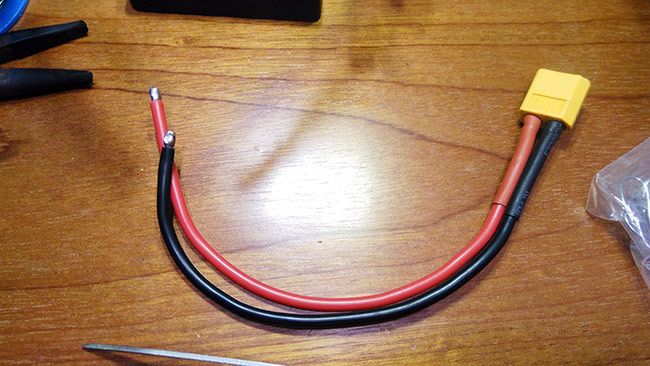

考虑XH-210机架的顶板比较短小,特意留长电源线方便插电,预留了15cm的长度。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2626

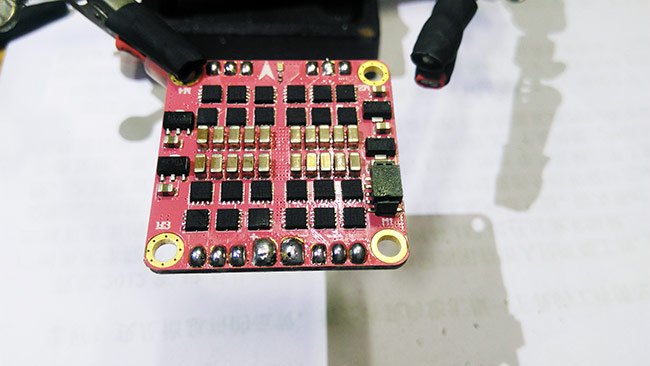

接下来到给电调焊盘上锡,每个焊盘上锡尽量均匀饱满。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6145

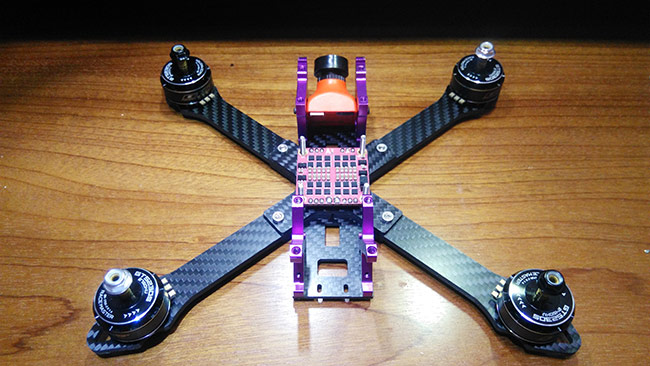

把飞塔底层电调装上,同时固定四个电机在机臂上。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2052
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5042

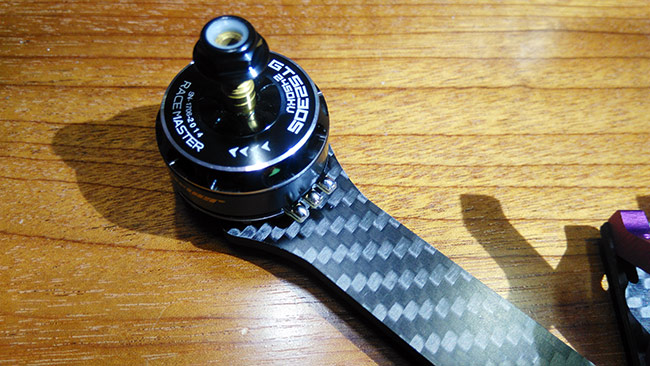

给四个电机的焊盘上锡,同样要求均匀饱满即可。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5948

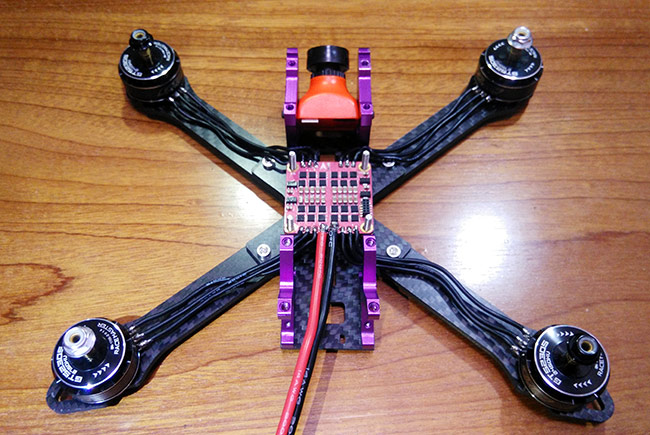

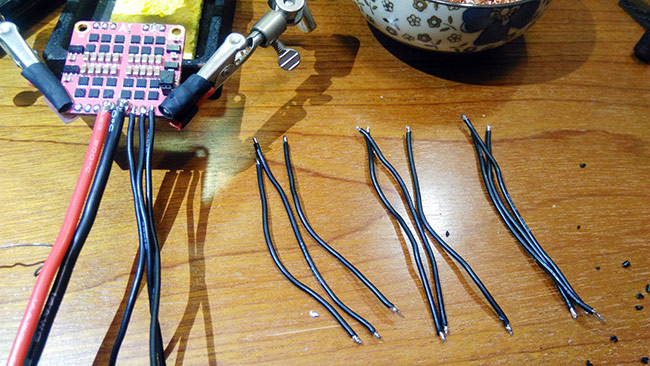

然后剪12根6CM左右的20AWG电机线,每根两头和电源线同样方法切去硅胶扭紧上锡,就可以焊接在电调焊盘上了,同时焊接好电源线。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7839

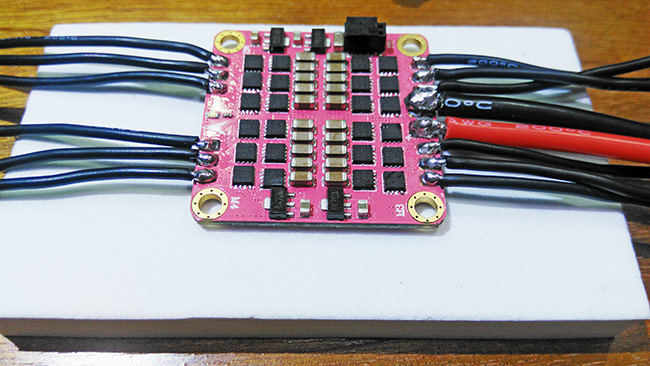

12根电机线焊接在电调上。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5346
再分别焊接到四个电机的焊盘上,每个电机的三根线可以按顺序焊接,飞塔电调使用BLH固件,后面可以通过调参软件改变电机转向,十分方便。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 3181
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8724

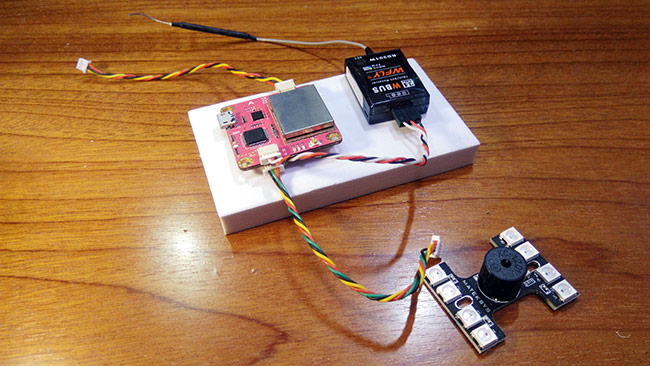

接下来到飞塔顶层链接,顶层都是用多P头链接 不用焊更方便,主要有摄像头、接收机、LED灯和BB响。

黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7253

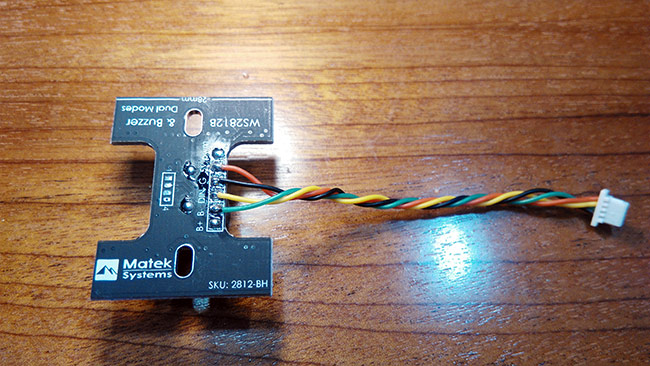

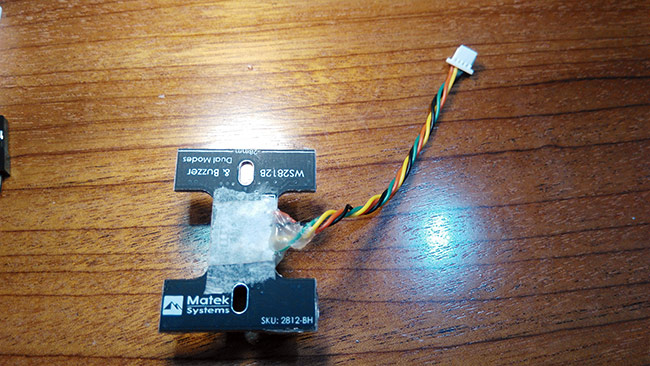

用绿红黑黄花线的4P头焊接在LED灯板上,由于M字牌的灯板带BB响,只需要按灯板说明焊接就可以。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8029
记得打上胶布绝缘。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8017
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5636
天线接图传端,用力按下即可。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 261
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6915
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6806

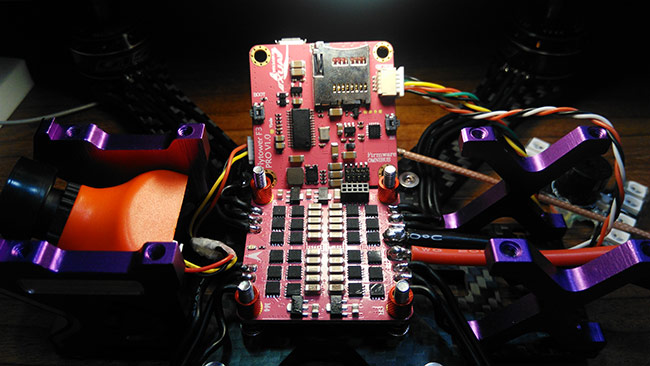

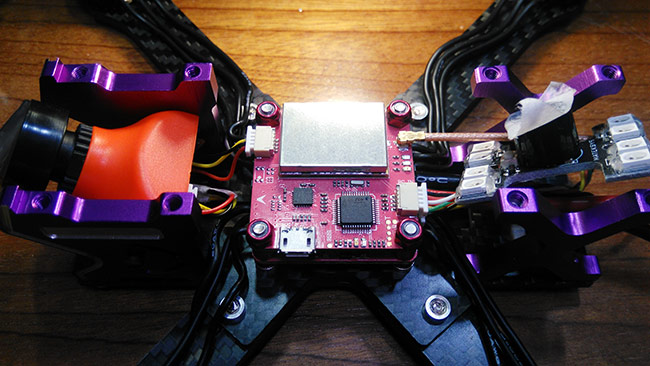

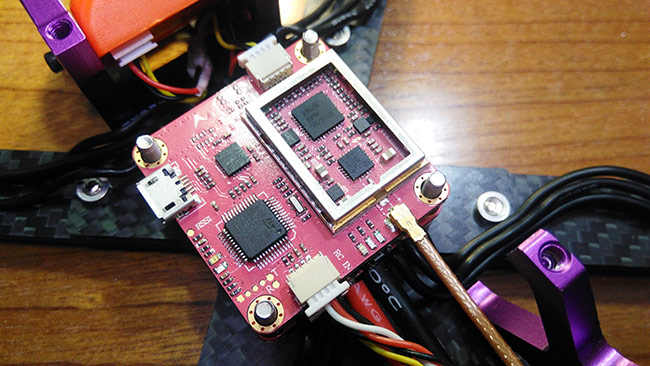

把飞塔顶板盖上去,用自锁螺母锁紧。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5933

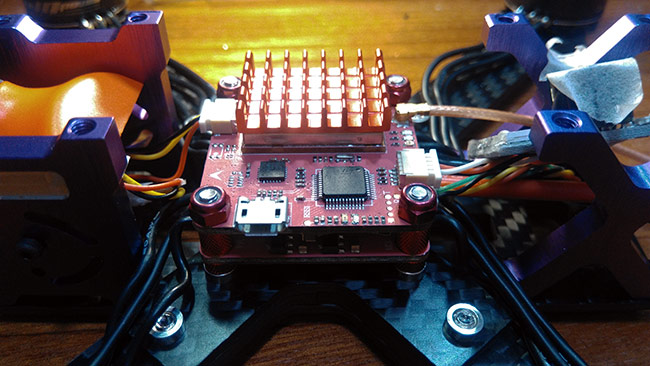

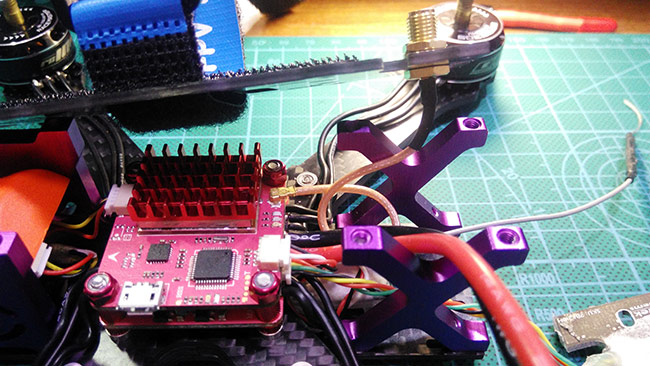

贴好图传散热片。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2749
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2488

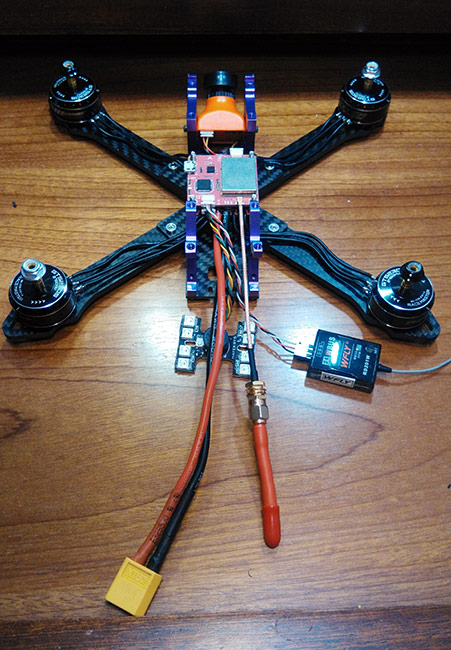

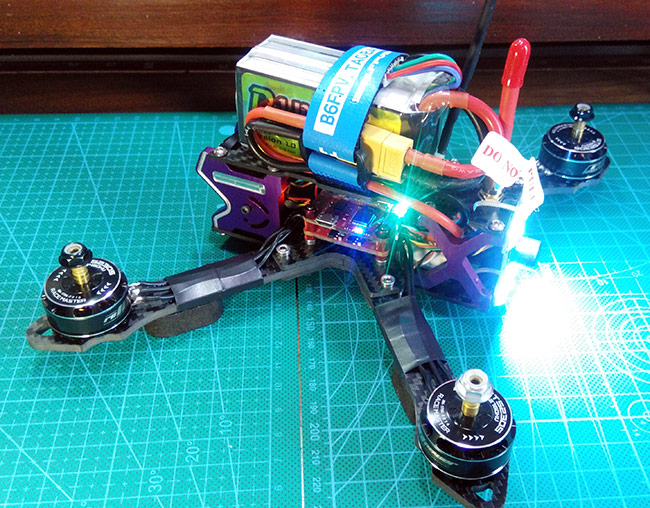

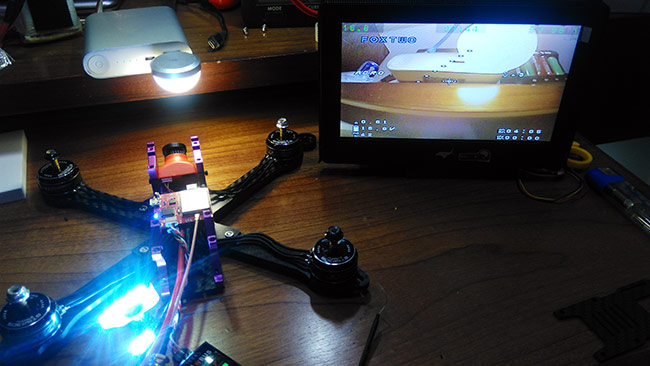

检查好一遍,接上电池,打开接收,看见图像和OSD,一切正常。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 4672

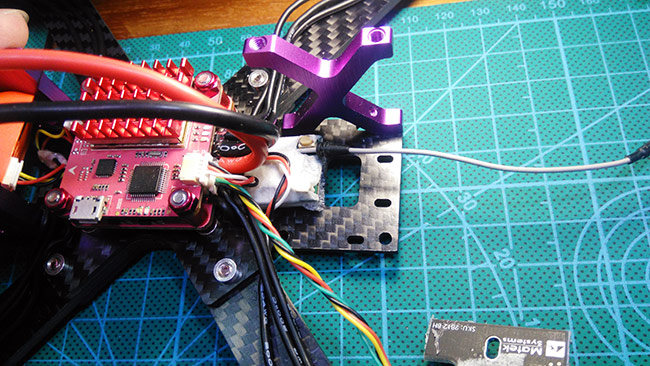

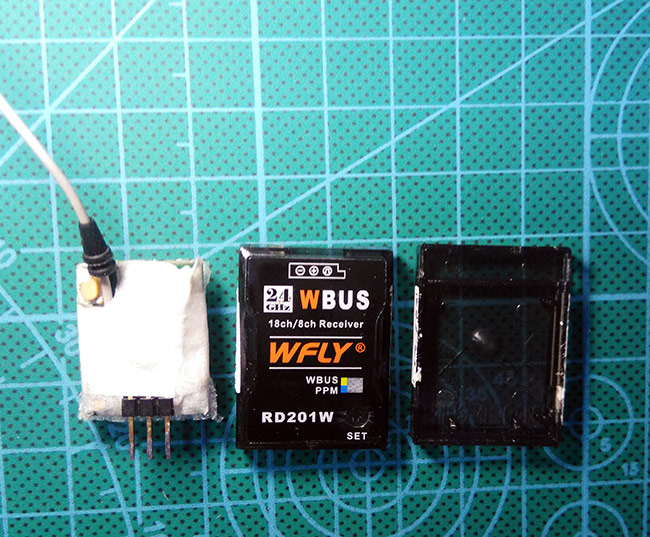

接收机使用天地飞WBUS,虽然小,但还是把外壳拆掉好安装。接收板也要包上胶布绝缘。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 3186
脱了壳的接收机更小巧,轻松晒进去。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1842

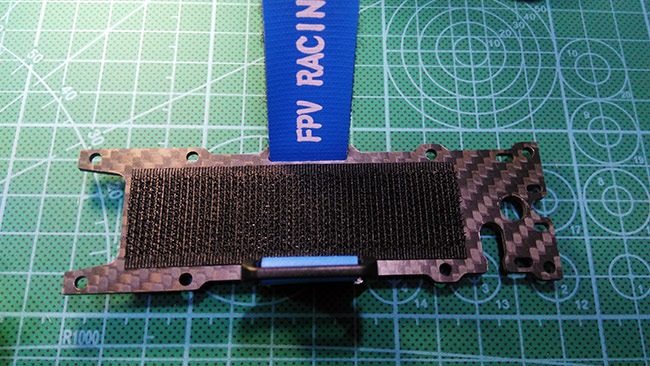

最后到机架顶板串好电池魔术扎带。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 913

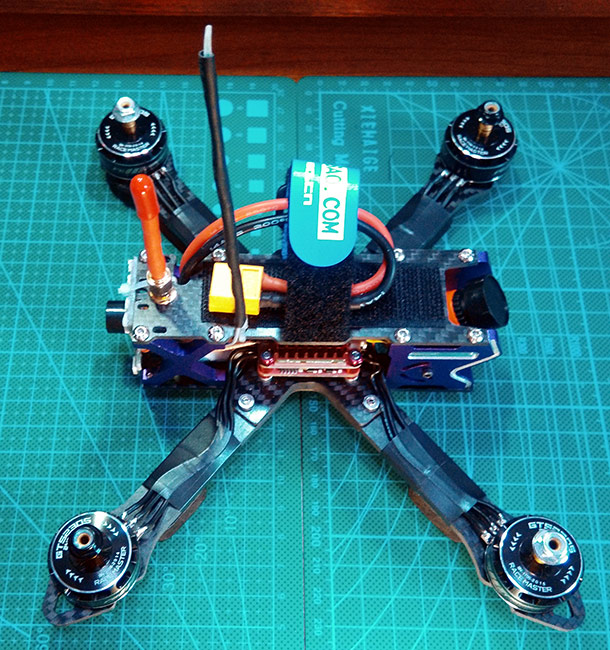

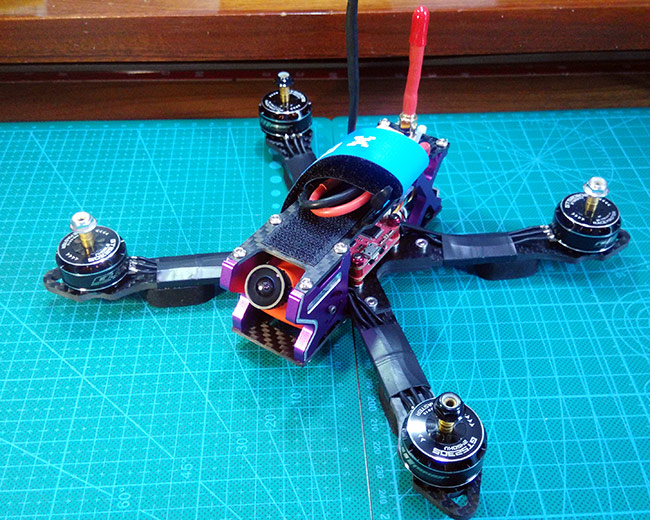

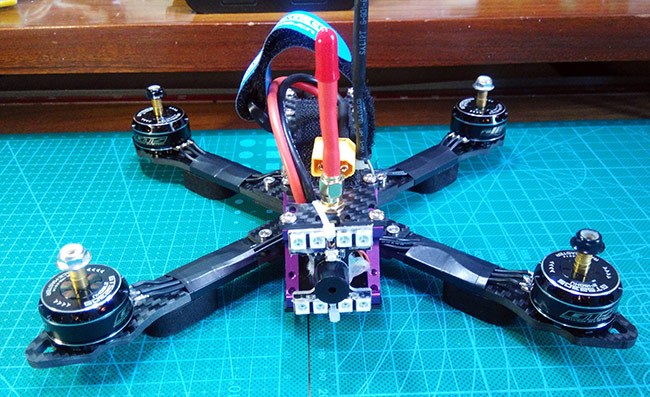

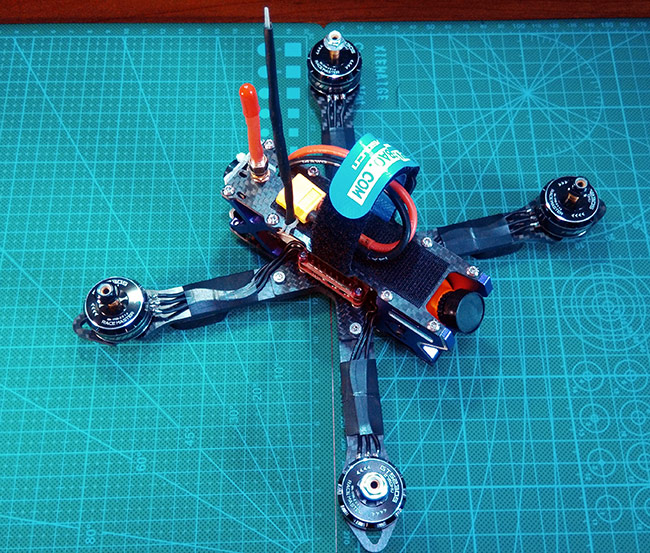

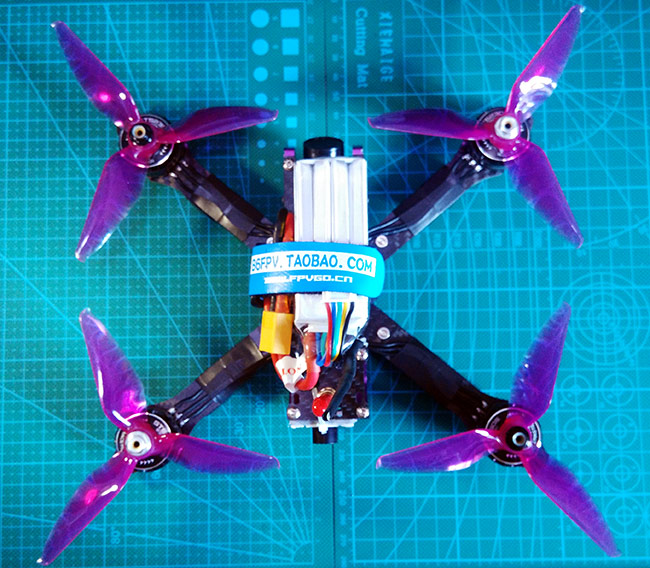

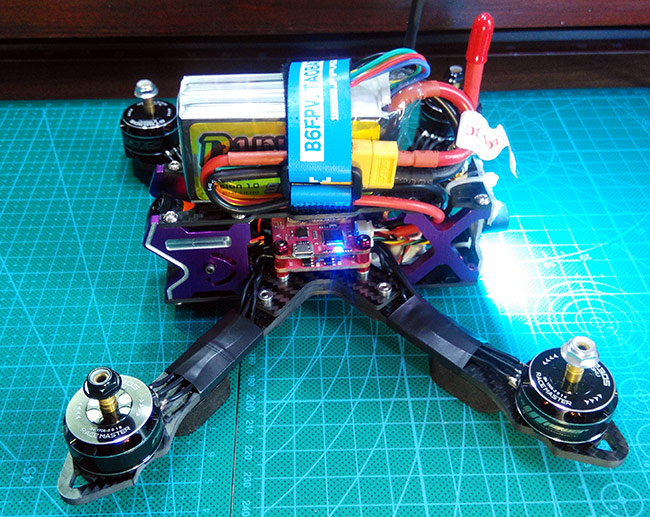

锁紧天线延长线。盖回顶板上螺丝,OK 完工!


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1320
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 6077
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7181
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2997
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 578
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 1971

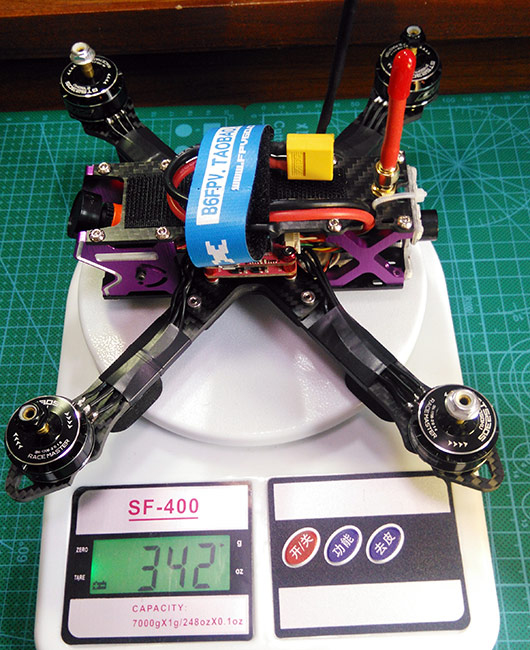

安装好后的重量,342克。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5614
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 9128
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 331

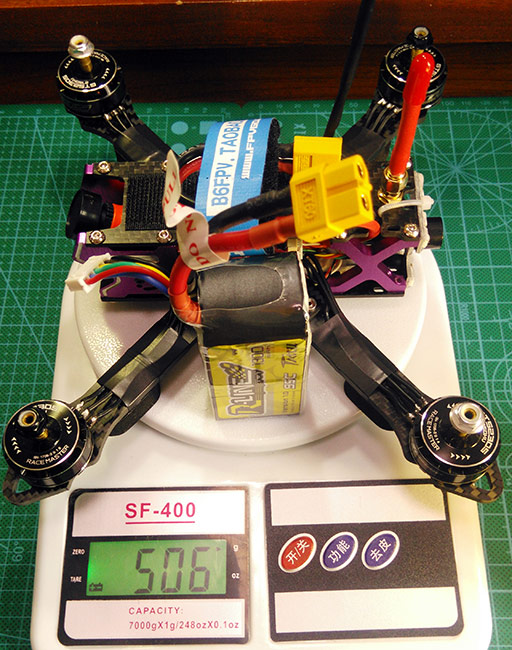

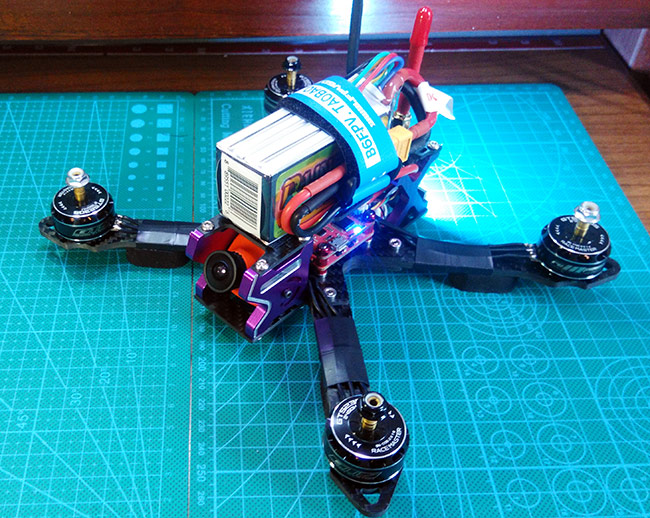

加电池后的重量,506克。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2112
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 5617
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 7337
黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 2420

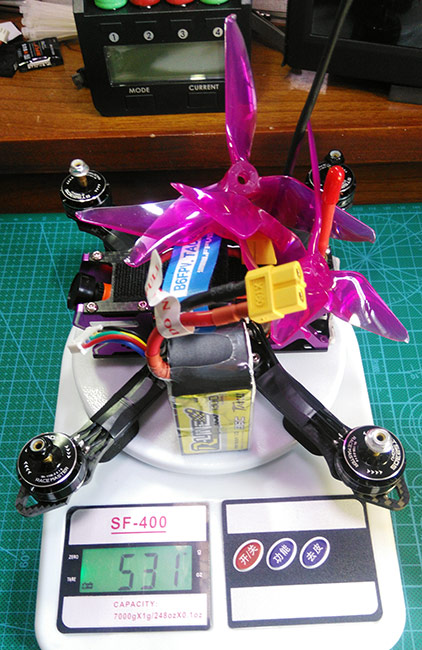

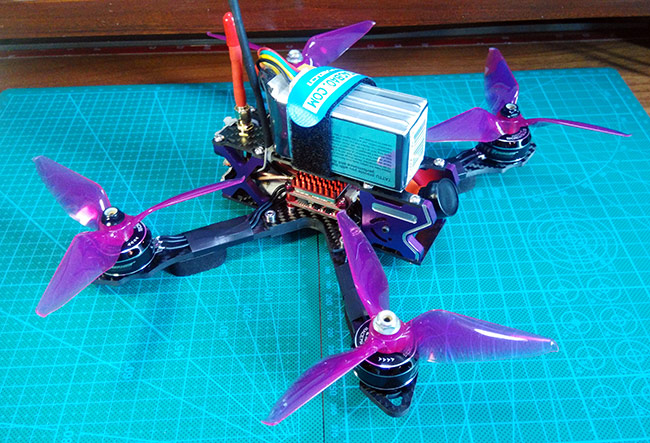

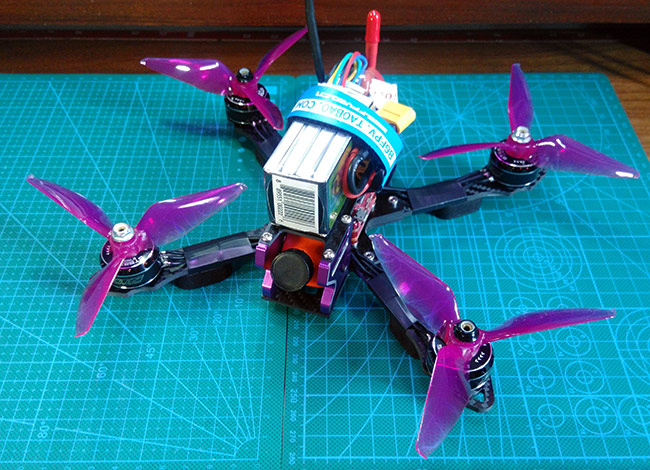

加桨后的重量,531克。


黑蚁飞塔F3PRO专业版详细装机心得分享 穿越机,电池,天线,图传,飞控 作者:foxtwo 8642


虽然分享看起了很长,是因为写得详细,如果总结起来黑蚁飞塔F3PRO的安装就三步:

1、焊接底层电调与电机;
2、顶层飞控图传链接摄像头接收机灯带等;
3、顶层和底层合体完工。

高集成一体飞控带给大家前所未有的装机体验,告别以往烦乱的接线和繁琐时间,使飞机变得精简整洁。

本来想连调参调试都加写上来,但篇幅太长了,下次连同AVAN桨的测试以及飞行视频再分享吧!
