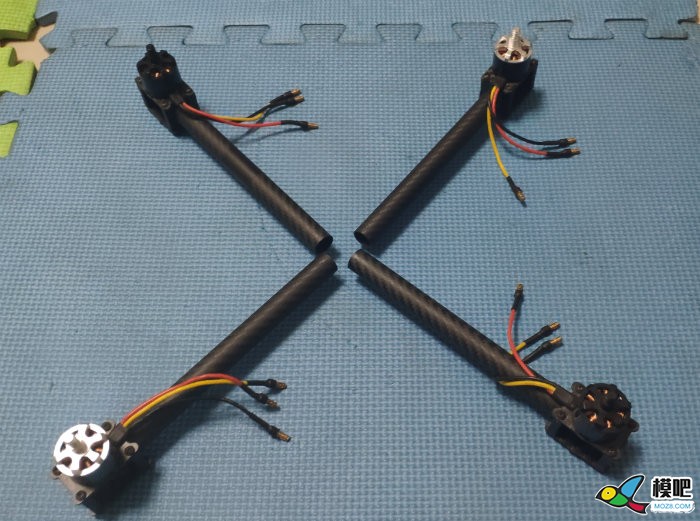

最近我的好机友攸宁送我了一个S500轴距的机架和配套电装，高兴的我几天合不拢嘴。这套设备自己单独买很贵的，攸宁把闲置的送给我正好解决我的燃眉之急，不甚感激。先上图吧。

因为没有分电板，又因为碳纤维机身导电。所以我就自己画了一张分电板的PCB，可以非常方便地焊接。同样颜值也要说的过去，废话少说先上图。

背面大白LOGO

正面滑稽笑脸。

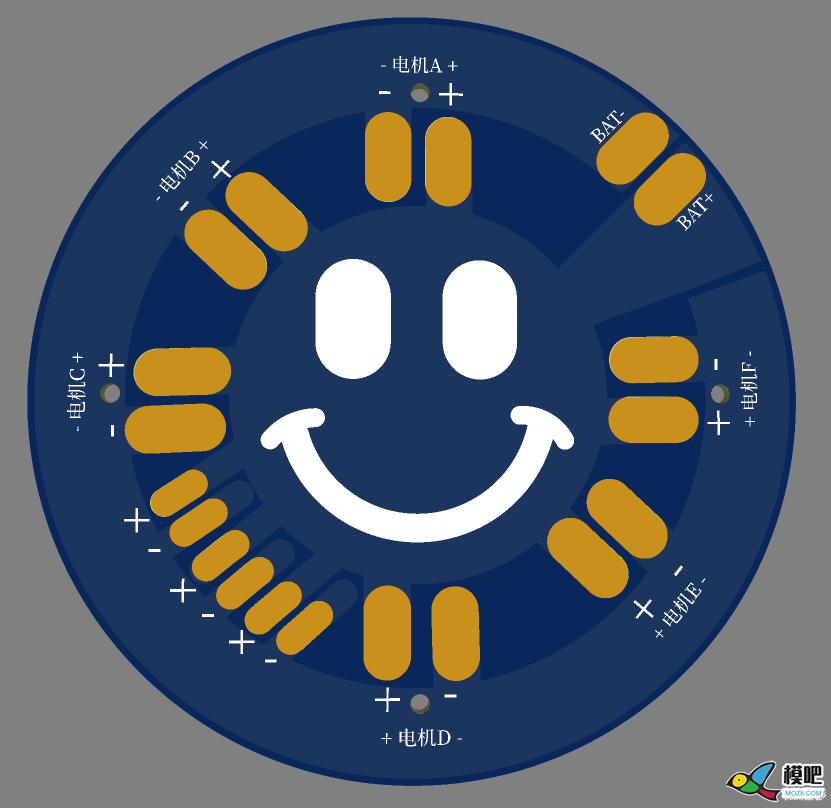

3D预览图。支持四个电机和三组供电线焊接。

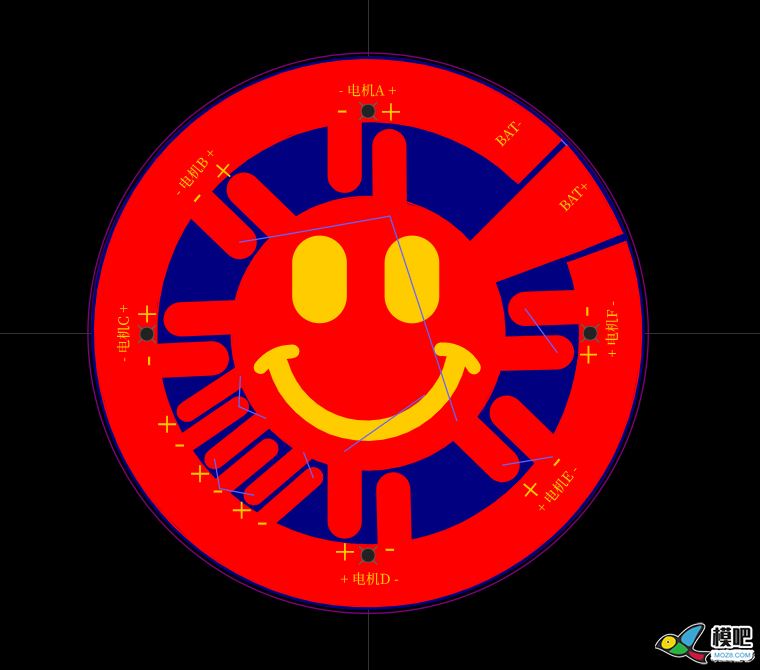

同样考虑到有朋友飞六轴，就画了一张六轴版本。

四个固定孔孔径3.2MM，孔距48MM。

喜欢的朋友可以下载。下面是Gerber文件。

四轴分电板子.rar (120.47 KB, 下载次数: 2, 售价: 6 牛币)

六轴分电板.rar (123.67 KB, 下载次数: 0, 售价: 6 牛币)

谢谢观看，有问题的朋友可以私聊。
