自制ABS材质装载机

[复制链接]
发表于 2023-6-3 18:07:16 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 xuebj 于 2023-6-3 20:25 编辑

今天为大家介绍一个自己设计制作的装载机模型,由于加工工具比较简陋,所以选择的主体材料相对较软,就是ABS板材和少许铝型材,以便于手工加工

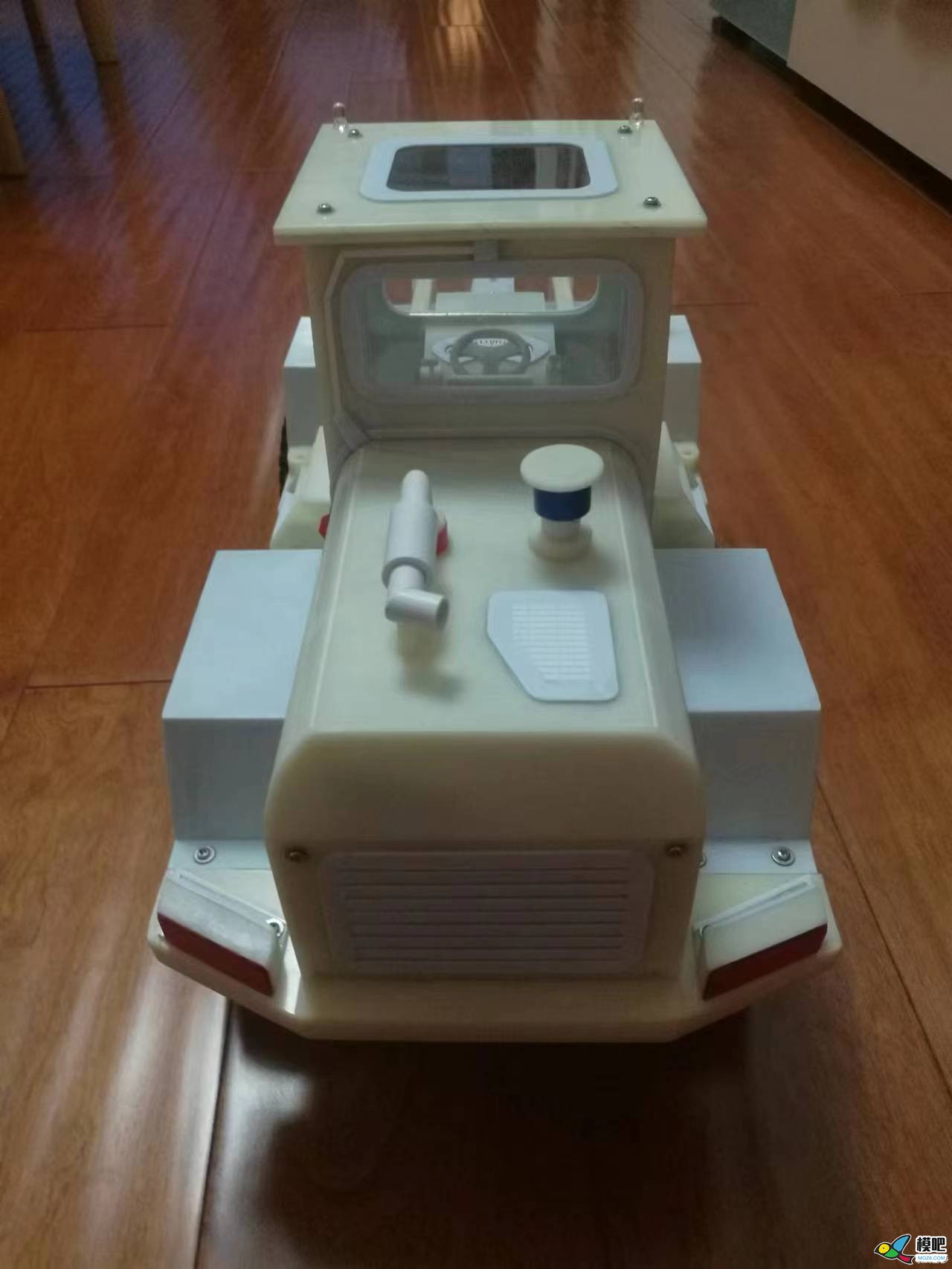

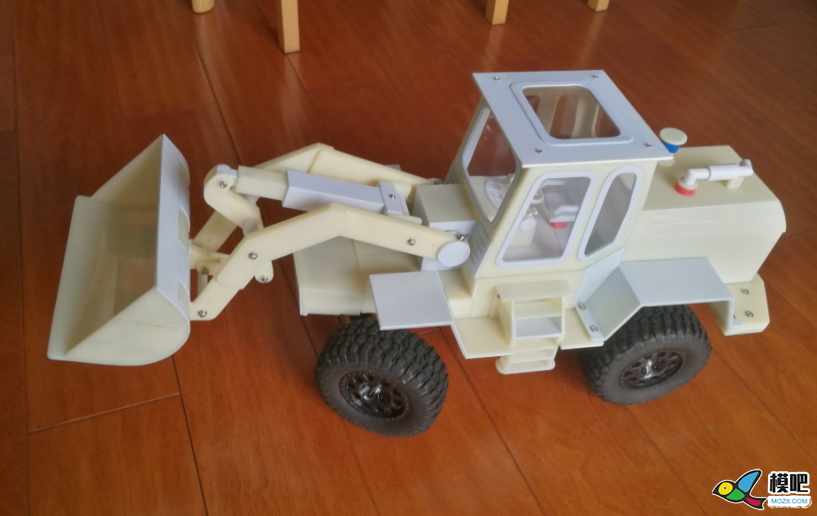

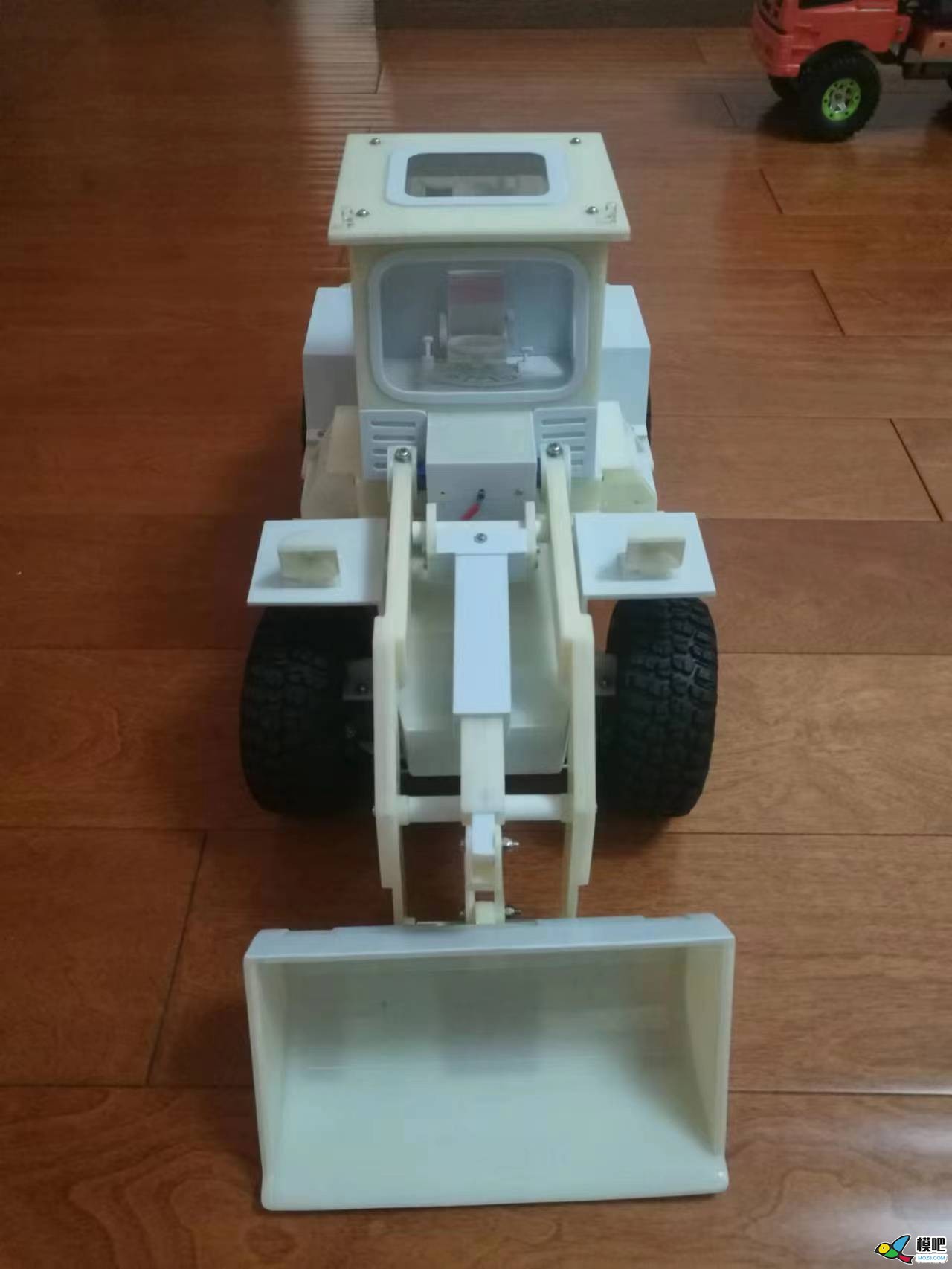

先上两张基本完成(还未加灯光装饰)的整体外观图
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9316 自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3819
本想上个短视频看看操控动作,但不会插入视频啊
直接上图看制作吧
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 218
车梁采用角铝型材
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8503

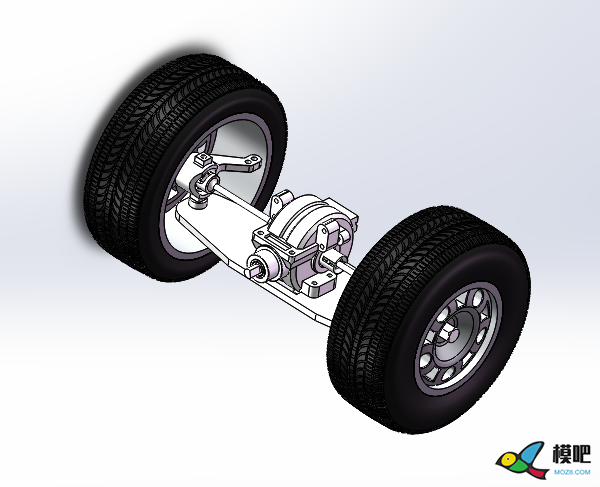

前桥桥架考虑到转向轮的角度空间,所以要比后桥桥架窄一些,具体窄多少就要根据使用的轮径和转向角度来定了
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 2015

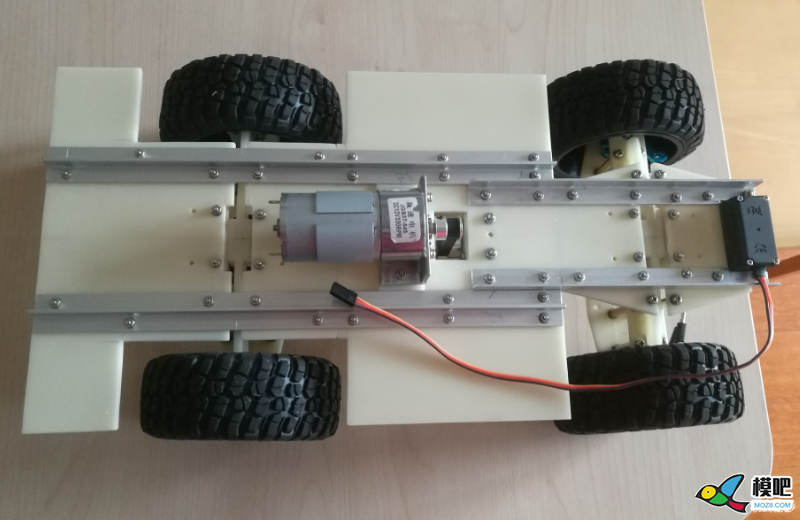

车身梁及车底板上视,底板采用4mm厚ABS板以增加强度
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4766
车身梁及底板下视
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1494
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8619
装上前后桥门梁架试试自由度
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1002

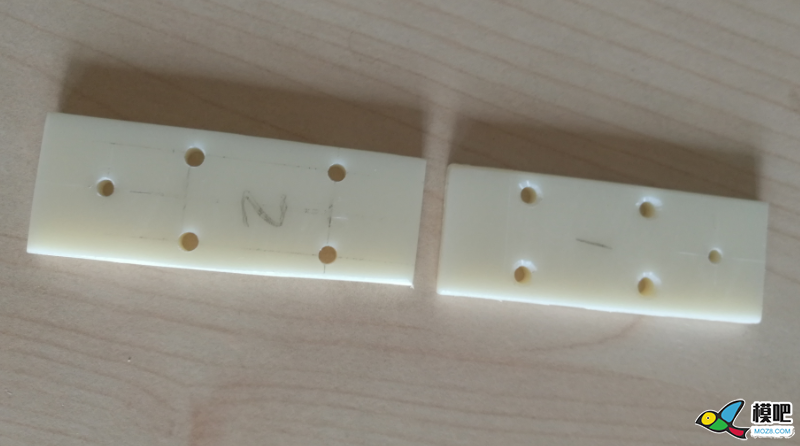

用4mmABS板切割出前桥底板并打孔
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 2781
同样用ABS板切出前桥上横梁支撑板
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5974

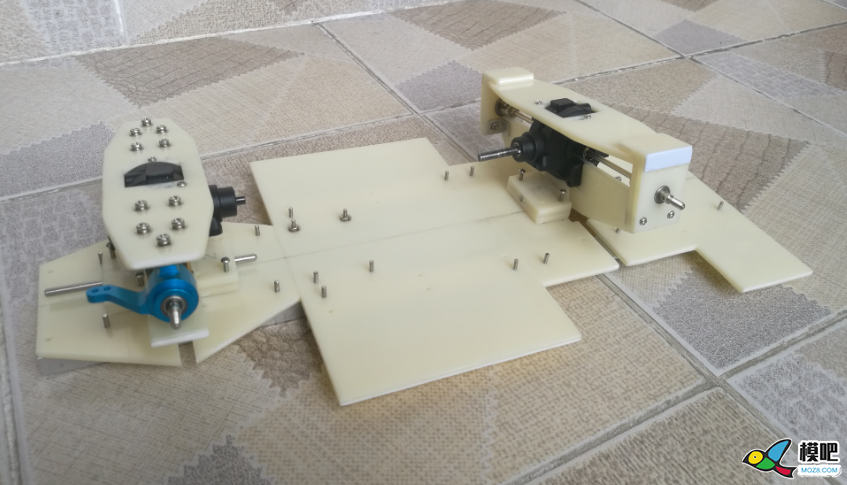

前桥差速器固定套件
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8428
安装前桥转向杯
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4044
将前桥差速器和转向杯固定在前桥底板上
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3282
用前桥支撑板固定好转向杯
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3593
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9551

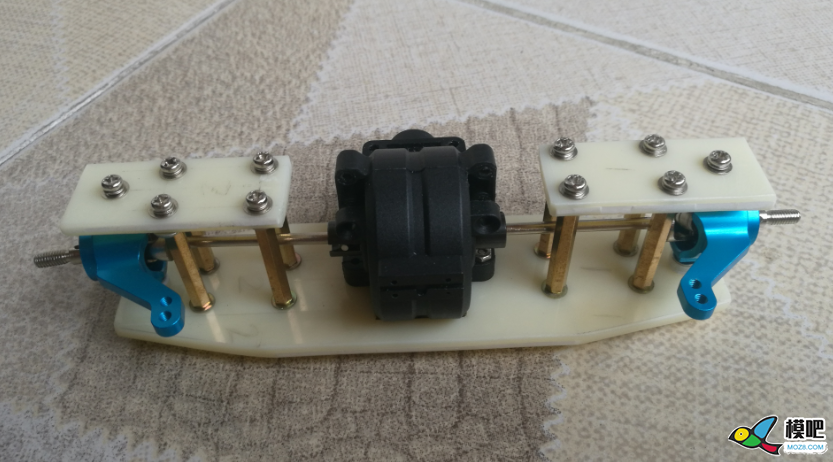

前桥安装好后的正面和反面
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 6457
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 7401
装上前桥门梁架
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 7790

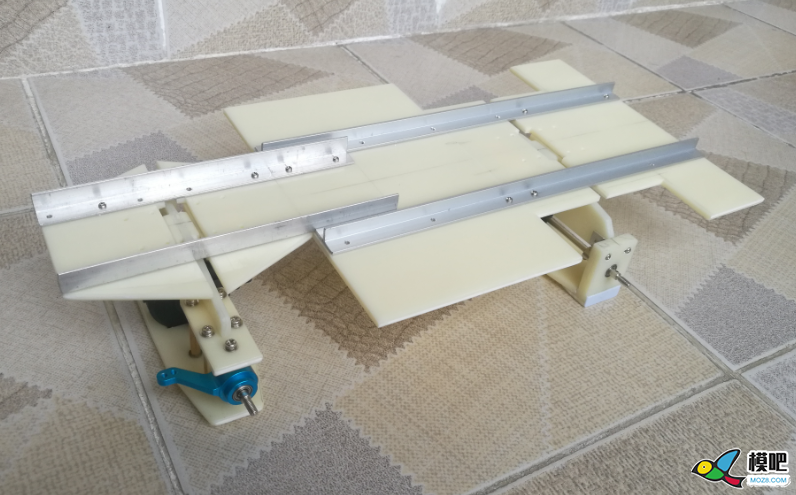

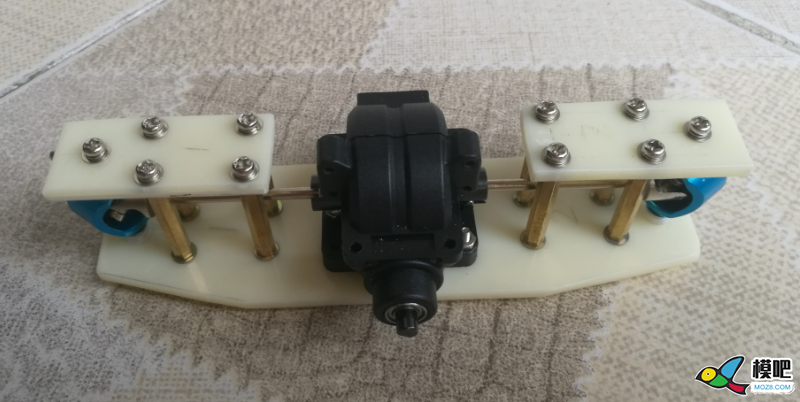

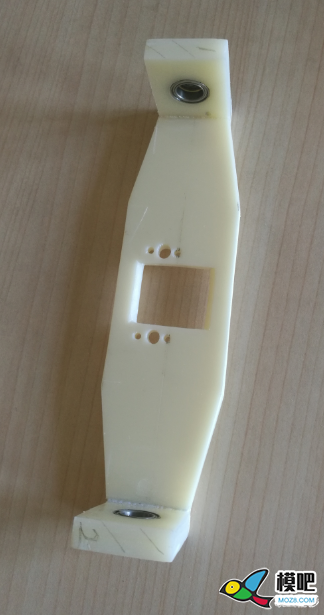

后桥底板及轴承架
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9512
安装后桥差速器及轴
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 38
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9925
安装后桥门梁架
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 7537
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9376
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8911
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 7805

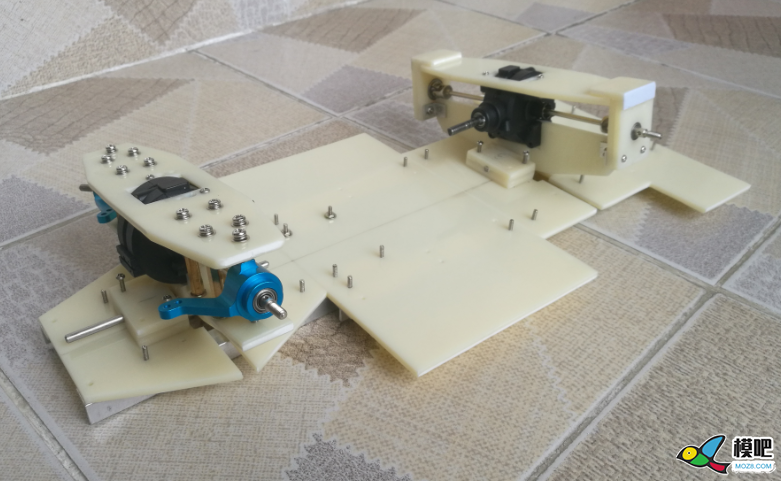

将前后桥在车底板试装一下,看看左右摆动的幅度是否一致,以便后续安装减震
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4621
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9238

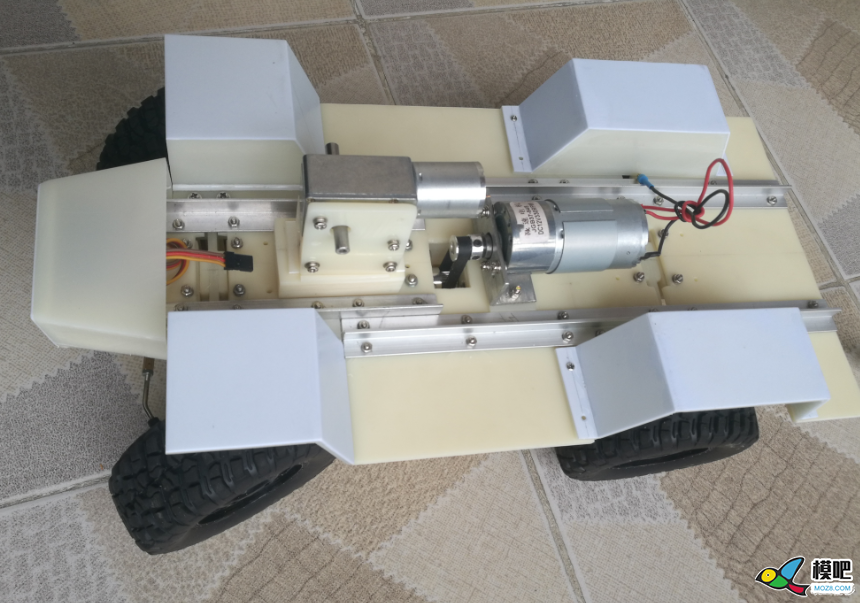

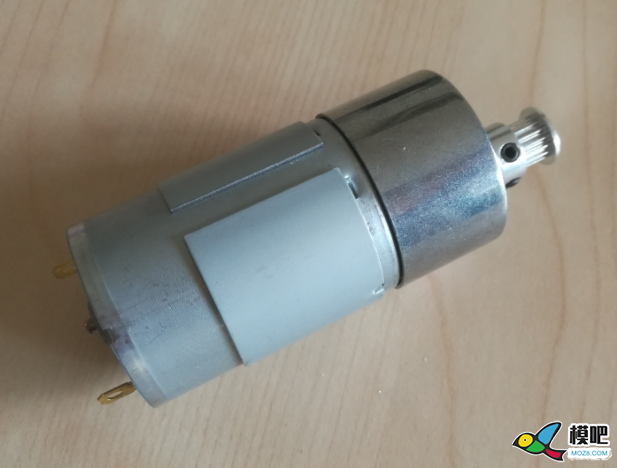

主驱动电机采用545减速电机
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4198
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5254
固定减速电机,电机与驱动轴采用同步皮带连接
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9645
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 6131
驱动轴通过万向轴分别连接到前后桥差速器
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 2513
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4109
考虑到装载机在装载重物时前轮的受重比较大,所以舵机选用了MG996
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8155

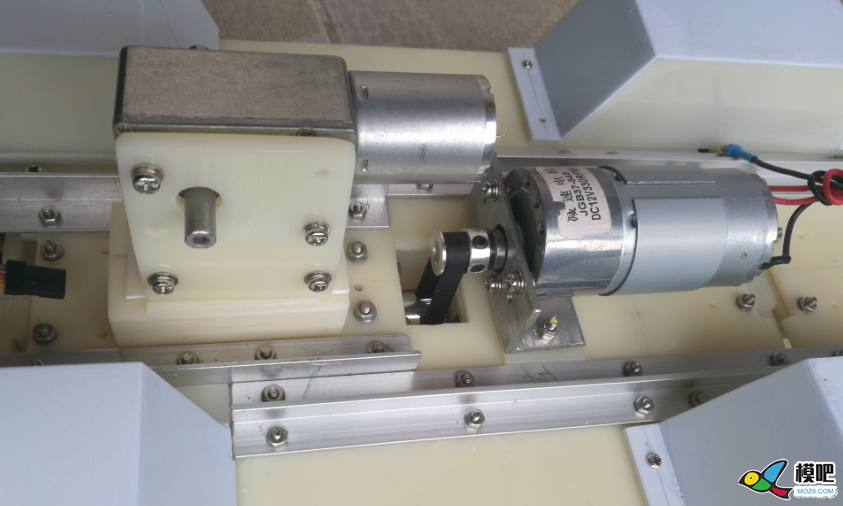

固定装载臂电机位置
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5657
考虑到装载机在升举重物时的受力较大,所以装载臂电机选用了双出轴的蜗轮减速电机
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3847
装载臂电机的固定位置需要考虑到整车的配重,当装载臂升举重物时,车的重心不应该太靠前,否则车在行驶时的颠簸会使车辆行驶不稳
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8169
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3351
切割并组装装载臂。
装载臂都采用4mm的ABS板材切割,为增强强度采用双层加固,左右两边用六角螺柱连接成一体,为美观用PVC管套住六角螺柱
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3455
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 560
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 328

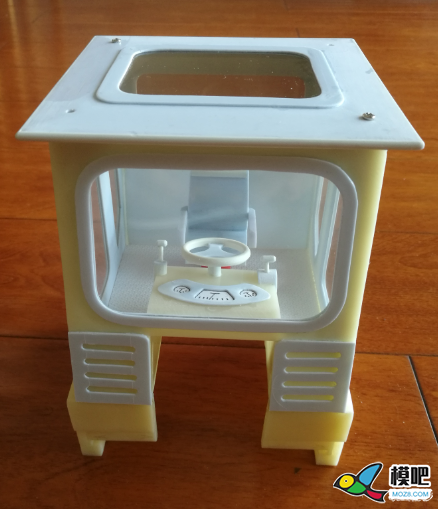

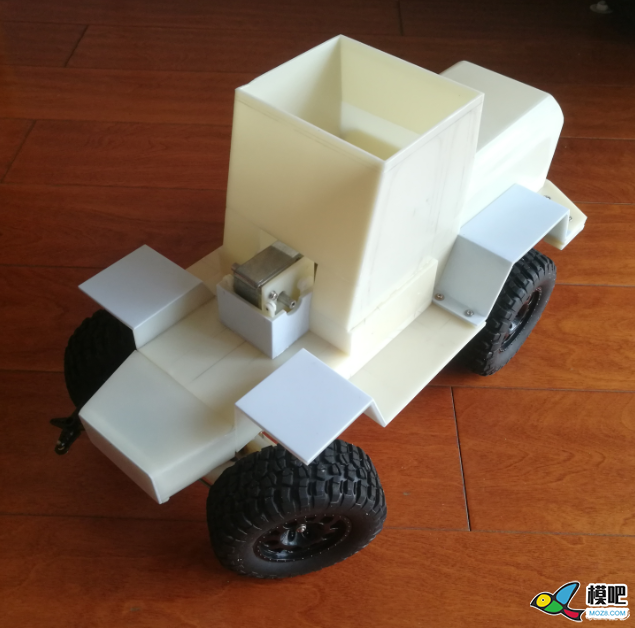

用2mm的ABS板材切割出驾驶舱和发动机舱的轮廓,并粘贴组装成型,以备后续加工修饰
为了能让装载机铲斗能够前后翻转,需要制作电动推拉杆
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 2619
用2mm的ABS板材做出电动推拉杆的外套和活动顶杆
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 6050
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1678

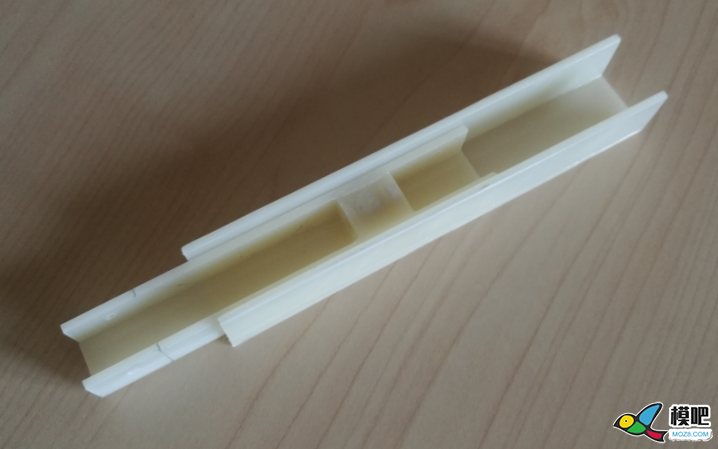

将活动顶杆放入外套内应能够自由滑动,但又不能太过松旷,在顶杆的大约1/4处(需要根据电机的长度确定)预埋一颗螺母,以备推拉杆驱动电机螺纹轴旋入,产生推拉力矩
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9207
将活动顶杆封固成四面封闭体,使其能在外套内自由滑动
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4984
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5250
这是用电动锁的N20电机做的推拉杆驱动轴
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3272

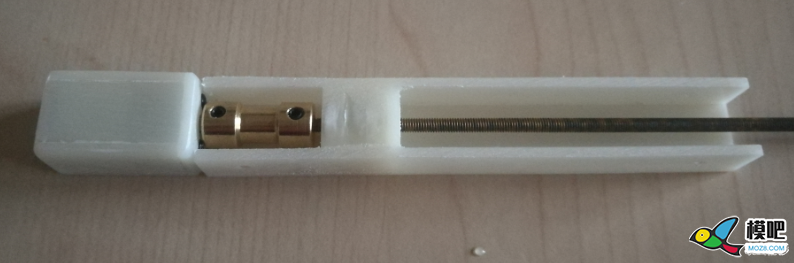

电动推拉杆的主要部件
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5991
将推拉杆的各部件组合在一起,当电机带动螺纹杆转动时,顶杆中预埋的螺母就会在螺纹杆上移动,顶杆也就会在螺纹杆的扭力作用下左右移动了,安装在装载机上就会产生推拉效果
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8925
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 8391
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5592
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5747

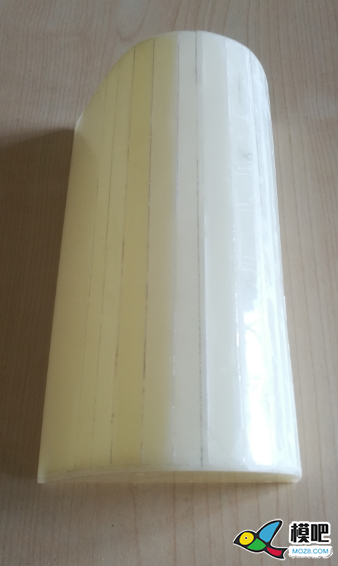

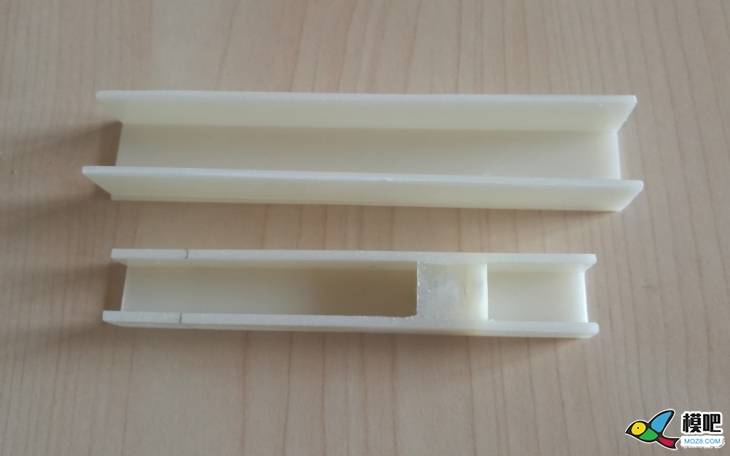

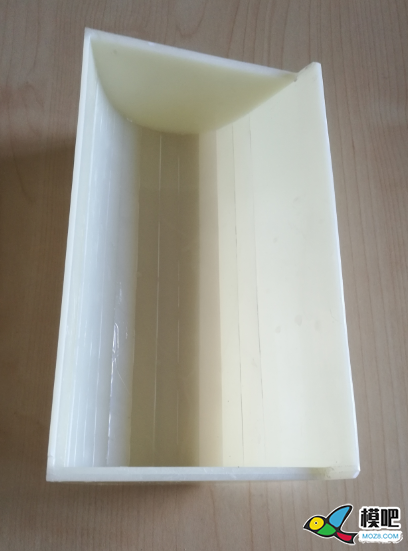

用2mm的ABS板制作铲斗,成型的方法有多种,我为了方便简单,就是在裁好的板材上用美工刀按一定间距划出划痕,然后将其绑在啤酒瓶上成型,成型后再用两个ABS板做的端头粘贴固定,为使铲斗稳固不变形,又在外面贴一层1mm的PVC加固
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3940
铲斗制作完成后的安装样子
为了能尽量逼真一点,又添加了一些装饰
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1182
开机警示灯
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4752
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 6535
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 259

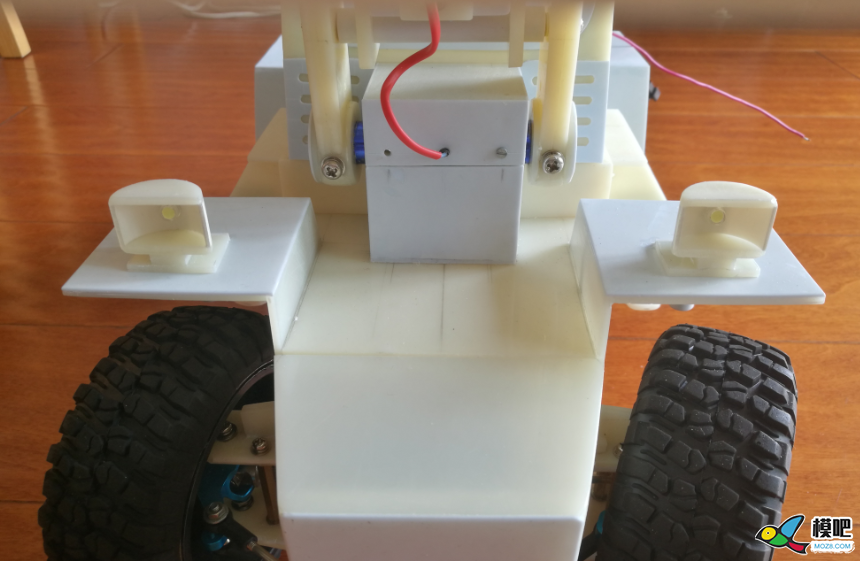

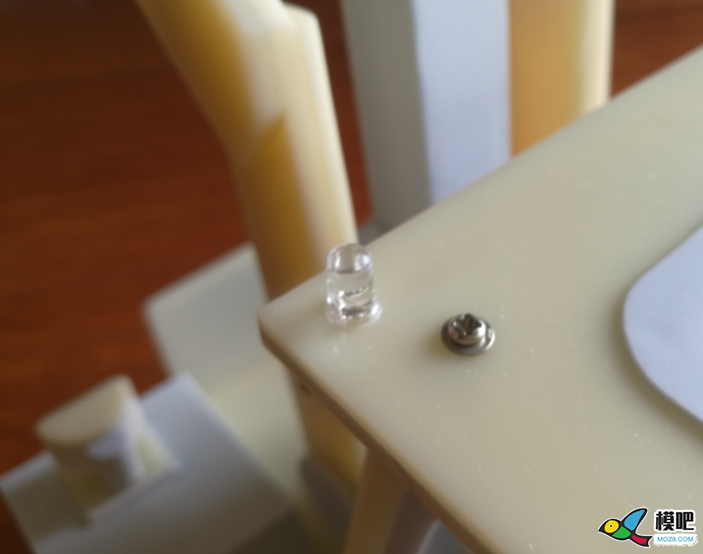

前大灯
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5507
后尾灯
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 5934
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 58
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1239

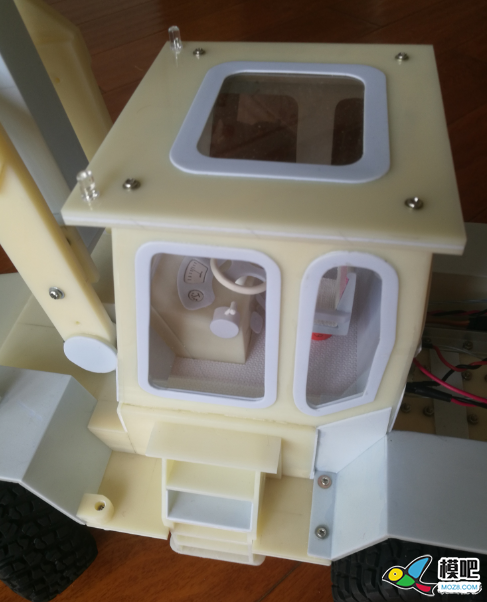

驾驶舱内装饰

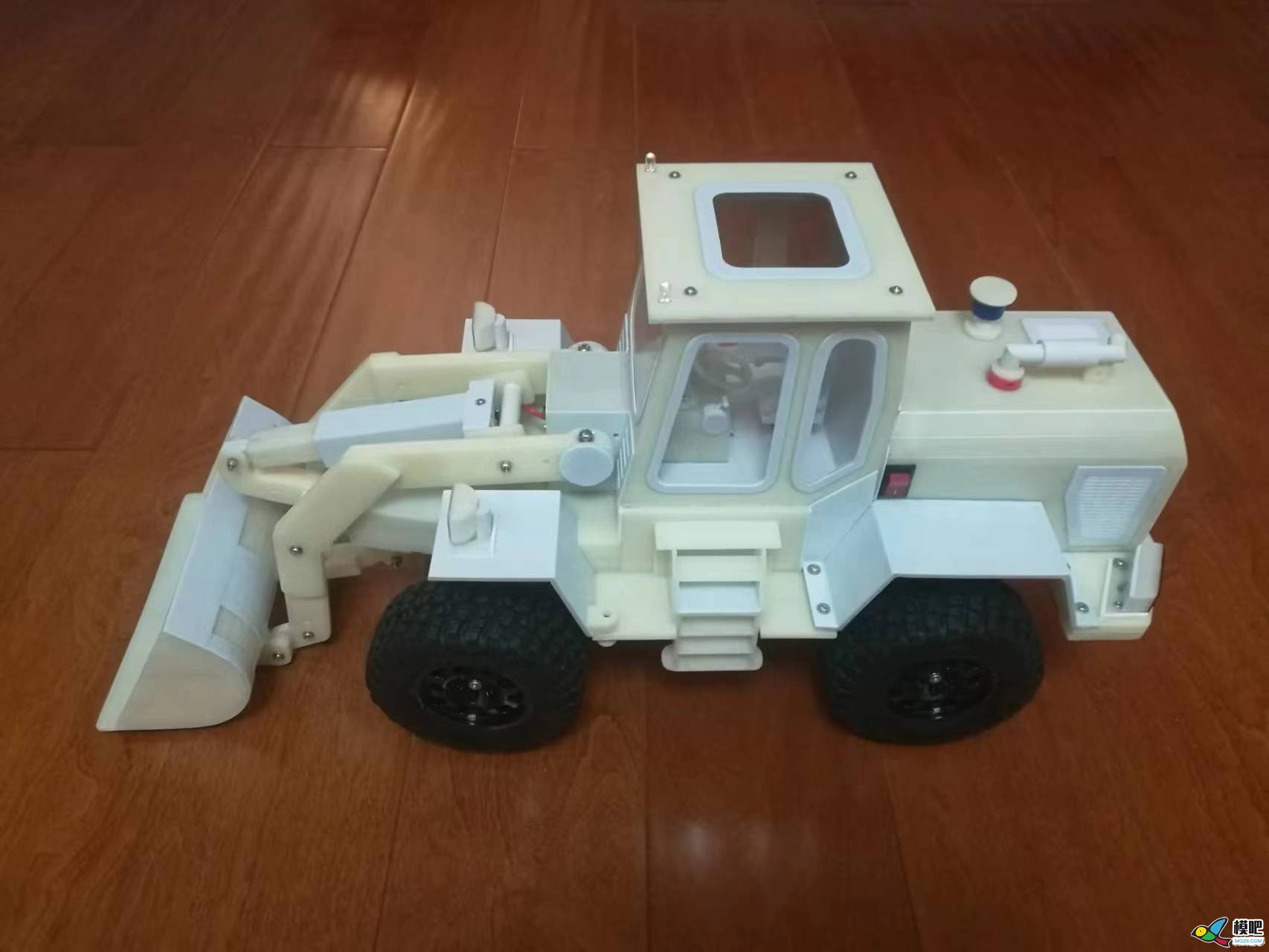

完成装配后的整车外观
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 9032
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 7387
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 679
加入灯饰后效果
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 203
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 6569
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 7929
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 3956

自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1225
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 537




自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 671
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 6089
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4659
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 4921
自制ABS材质装载机 模型,舵机,电机,发动机,设计制作 作者:xuebj 1685
