[PIX-飞控] 第二帖飞控各部件运算处理分布图

onionismine · 发表于 2014-4-26 00:23:02

您需要登录才可以下载或查看，没有帐号？立即注册

x

本帖最后由 onionismine 于 2014-4-26 00:23 编辑

PIX 标题

第二帖
飞控接线介绍篇
点击看大图

[PIX-飞控] 第二帖飞控各部件运算处理分布图舵机,云台,飞控,FPV,地面站作者:onionismine 7184

上图是飞控端口与PC地面站的通信协议

[PIX-飞控] 第二帖飞控各部件运算处理分布图舵机,云台,飞控,FPV,地面站作者:onionismine 4575

上图为FPV云台舵机协处理分布

[PIX-飞控] 第二帖飞控各部件运算处理分布图舵机,云台,飞控,FPV,地面站作者:onionismine 1262

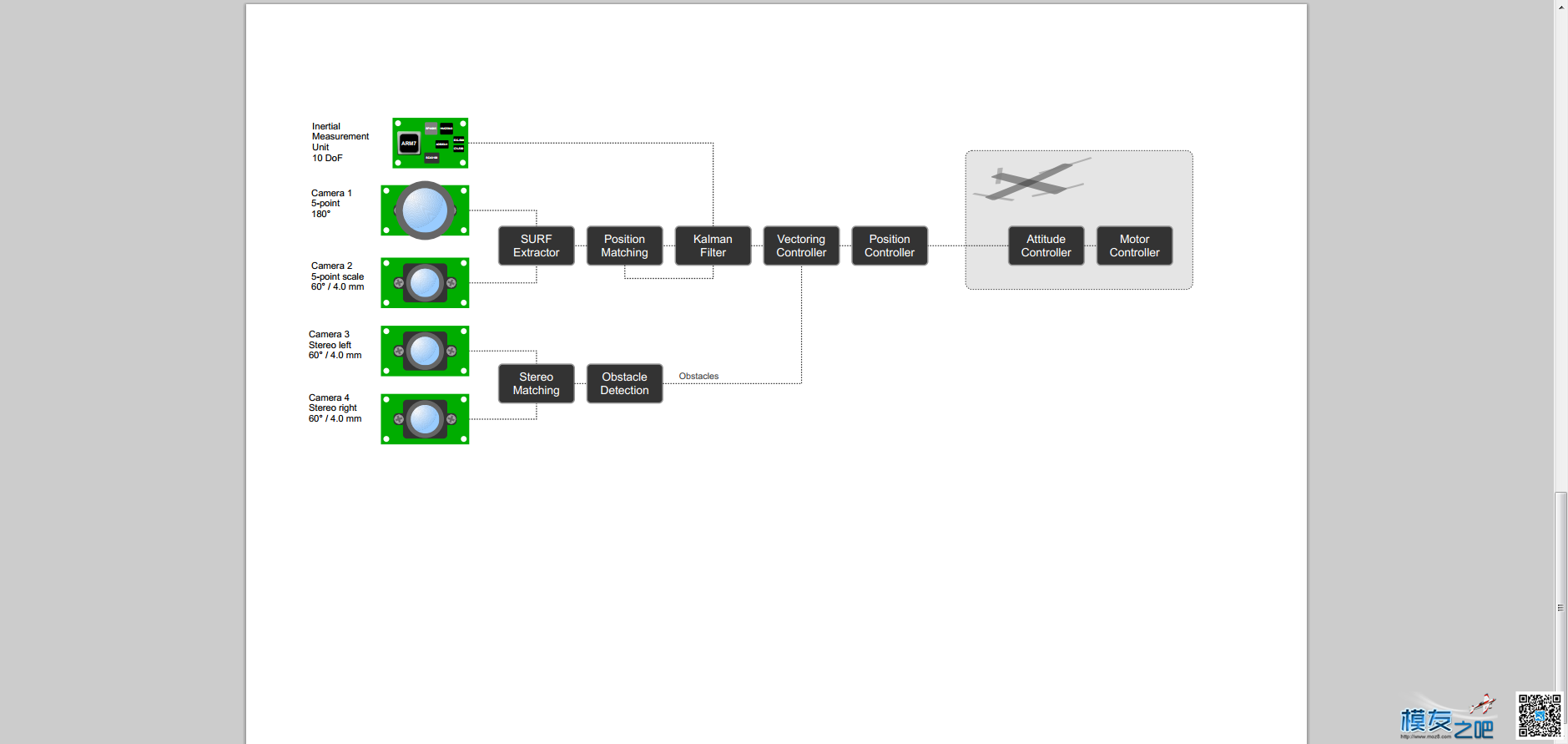

上图为飞控整体的协处理分布

以上为个人理解的大致意思 ,如有问题,请提醒我及时纠错
