1.1 什么是数码管？

数码管其实就是很多个发光LED，排列成一个“8”字形，控制数码管跟我们之前学习的点亮LED完全一样，只是原来是点亮一个，现在要点亮4*8=32个！

知识点（46）数码管结构
第十二课：最便宜的显示屏作者:我爱萝丽爱萝丽 5465

数码管的结构很简单，8个LED构成一个数字。如果想要显示“3”，只需要让A、B、C、D、G为高电平（引脚11、7、4、2、5），其余引脚为低电平即可。

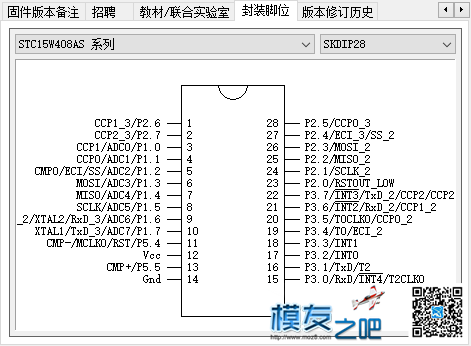

使用第三课提到的方法，获得单片机的引脚图：
第十二课：最便宜的显示屏作者:我爱萝丽爱萝丽 4210

按照引脚，写出一个让数码管显示“3333”的小程序：
你也可以按照这个方法，显示出1、2、3、4……等

#include<reg51.h>
sbit DA=P2^4; //数码管每个引脚
sbit DB=P3^2;
sbit DC=P3^6;
sbit DD=P2^0;
sbit DE=P2^1;
sbit DF=P2^3;
sbit DG=P3^5;
sbit DP=P3^7;
sbit B1=P2^5; //四个数码管的引脚定义
sbit B2=P2^2;
sbit B3=P3^3;
sbit B4=P3^4;
main()
{
DA=1;
DB=1;
DC=1;
DD=1;
DE=0;
DF=0;
DG=1;
DP=0;//A、B、C、D、G引脚为高电平，显示“3”
B1=0;
B2=0;
B3=0;
B4=0;//四个数码管都显示
while(1)
{
}
}

复制代码

我爱萝丽爱萝丽 · 发表于 2016-11-28 05:26:26

本帖最后由我爱萝丽爱萝丽于 2016-11-29 03:32 编辑

1.2 让数字动起来！

学会了显示3，自己再显示出来0~9对你来说应该小意思！
只是好像有些不对劲，灯光很暗？
那是你忘记开启引脚的大电流模式了。这是个很重要的技能，要熟练掌握。开了之后立马高亮！

写一个小程序，让数字从0到9自动变化起来吧：

#include<reg51.h>
sfr P2M0=0x96; //声明 P2引脚模式寄存器
sfr P3M0=0xb2; //声明 P3引脚模式寄存器
sbit DA=P2^4; //数码管每个引脚
sbit DB=P3^2;
sbit DC=P3^6;
sbit DD=P2^0;
sbit DE=P2^1;
sbit DF=P2^3;
sbit DG=P3^5;
sbit DP=P3^7;
sbit B1=P2^5; //四个数码管的引脚定义
sbit B2=P2^2;
sbit B3=P3^3;
sbit B4=P3^4;
void Delay1ms() //@12.000MHz
{
unsigned char i, j;
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
}
void delay_n_ms(unsigned int n) //延时n毫秒函数
{
while(n)
{
Delay1ms();
n=n-1;//每循环一次n减小1
}
}
main()
{
P2M0=0x1B; //需要高电平大电流的引脚 2.4、2.3、2.1、2.0，填入数值0001 1011
P3M0=0xE4; //需要高电平大电流的引脚 3.7、3.6、3.5、3.2，填入数值1110 0100
B1=0;
B2=0;
B3=0;
B4=0;//四个数码管都显示
while(1)
{
DA=1;DB=1;DC=1;DD=1;DE=1;DF=1;DG=0;DP=0;//显示“0”
delay_n_ms(500); //延时0.5秒
DA=0;DB=1;DC=1;DD=0;DE=0;DF=0;DG=0;DP=0;//显示“1”
delay_n_ms(500);
DA=1;DB=1;DC=0;DD=1;DE=1;DF=0;DG=1;DP=0;//显示“2”
delay_n_ms(500);
DA=1;DB=1;DC=1;DD=1;DE=0;DF=0;DG=1;DP=0;//显示“3”
delay_n_ms(500);
//…………
//…………试着自己添加显示其他数字的程序
}
}

复制代码

lv838999 · 发表于 2016-11-28 07:08:35

zjy7870477 · 发表于 2016-11-28 08:04:29

看了白激动啦

xiao小菜鸟 · 发表于 2016-11-28 08:19:25

原来如此

田不辣 · 发表于 2016-11-28 08:32:26

老大好辛苦，凌晨5点还在写帖子。老师辛苦辛苦。学生将加倍努力。

麒麟科技 · 发表于 2016-11-28 09:30:56

终于更新了！顶。

815023524 · 发表于 2016-11-28 10:25:22

大神的教程太详细了，好懂，顶起。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

我爱萝丽爱萝丽 · 发表于 2016-11-29 03:29:20

本帖最后由我爱萝丽爱萝丽于 2016-11-29 03:34 编辑

1.3 唯快不破

能不能让每个数码管显示的数字不一样呢？
显示数字的时候，同时也可以控制四个数码管中哪个显示，这样你就可以显示出来“0123”了。

在屏幕上滚动显示“0123”的小程序：

只能滚动显示，不能同时显示吗？你可以试着把延时500ms改成100ms、20ms……试试，自然就明白这一小节为什么叫这个标题。

#include<reg51.h>
sfr P2M0=0x96; //声明 P2引脚模式寄存器
sfr P3M0=0xb2; //声明 P3引脚模式寄存器
sbit DA=P2^4; //数码管每个引脚
sbit DB=P3^2;
sbit DC=P3^6;
sbit DD=P2^0;
sbit DE=P2^1;
sbit DF=P2^3;
sbit DG=P3^5;
sbit DP=P3^7;
sbit B1=P2^5; //四个数码管的引脚定义
sbit B2=P2^2;
sbit B3=P3^3;
sbit B4=P3^4;
void Delay1ms() //@12.000MHz
{
unsigned char i, j;
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
}
void delay_n_ms(unsigned int n) //延时n毫秒函数
{
while(n)
{
Delay1ms();
n=n-1;//每循环一次n减小1
}
}
main()
{
P2M0=0x1B; //需要高电平大电流的引脚 2.4、2.3、2.1、2.0，填入数值0001 1011
P3M0=0xE4; //需要高电平大电流的引脚 3.7、3.6、3.5、3.2，填入数值1110 0100
while(1)//显示“0123”
{
B1=0;B2=1;B3=1;B4=1; //第一个数码管显示，二三四数码管关闭
DA=1;DB=1;DC=1;DD=1;DE=1;DF=1;DG=0;DP=0;//显示“0”
delay_n_ms(500); //延时0.5秒
B1=1;B2=0;B3=1;B4=1; //第二个数码管显示
DA=0;DB=1;DC=1;DD=0;DE=0;DF=0;DG=0;DP=0;//显示“1”
delay_n_ms(500);
B1=1;B2=1;B3=0;B4=1; //第三个数码管显示
DA=1;DB=1;DC=0;DD=1;DE=1;DF=0;DG=1;DP=0;//显示“2”
delay_n_ms(500);
B1=1;B2=1;B3=1;B4=0; //第四个数码管显示
DA=1;DB=1;DC=1;DD=1;DE=0;DF=0;DG=1;DP=0;//显示“3”
delay_n_ms(500);
}
}

复制代码

815023524 · 发表于 2016-11-29 08:00:59

萝莉的教程一个字，绝

我是天才 · 发表于 2016-11-29 21:29:19

期待电压表程序讲解

我爱萝丽爱萝丽 · 发表于 2016-11-30 01:09:28

本帖最后由我爱萝丽爱萝丽于 2016-11-30 01:21 编辑

1.4 程序模块化

做过前三小节的练习后，相信你已经学会了数码管的显示。
实际上四位数码管同一时间只能显示一位，因此想要让四位“同时显示”，就要利用单片机的“快”，在人眼察觉到之前就把四个依次显示一遍。这样，由于视觉暂留，人眼就会看到四位数码管同时在亮。这种显示方法就是“动态扫描法”。
那么人眼能够察觉到闪烁的时间是多少呢？
我们在看视频的时候都会关心一个参数：屏幕刷新率（每秒帧数）。一般刷新率达到50Hz以上，人眼就不能感觉到了。
也就是说四个数码管显示一遍的时间小于20ms，每个显示小于5ms，就能够稳定显示。

当然只学会如何显示是远远不够的，显示程序是给别的程序服务的，为了方便以后的使用，你要学会把程序模块化起来：就像我们一开始写的函数 delay_n_ms（n）一样，会重复使用到的小程序可以封装成函数，随时调用。
这里我们封装了一个新函数：
display（x）//显示数字x

#include<reg51.h>
sfr P2M0=0x96; //声明 P2引脚模式寄存器
sfr P3M0=0xb2; //声明 P3引脚模式寄存器
sbit DA=P2^4; //数码管每个引脚
sbit DB=P3^2;
sbit DC=P3^6;
sbit DD=P2^0;
sbit DE=P2^1;
sbit DF=P2^3;
sbit DG=P3^5;
sbit DP=P3^7;
sbit B1=P2^5; //四个数码管的引脚定义
sbit B2=P2^2;
sbit B3=P3^3;
sbit B4=P3^4;
unsigned char display_time; //定义变量用于显示次数
unsigned char Data1; //第一个数码管要显示的数据
unsigned char Data2; //第二个数码管要显示的数据
unsigned char Data3; //第三个数码管要显示的数据
unsigned char Data4; //第四个数码管要显示的数据
void Delay1ms() //@12.000MHz
{
unsigned char i, j;
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
}
void delay_n_ms(unsigned int n) //延时n毫秒函数
{
while(n)
{
Delay1ms();
n=n-1;//每循环一次n减小1
}
}
void display(unsigned char x)//控制数码管显示内容的函数
{
//判断x的值来决定显示什么
if(x==0){DA=1;DB=1;DC=1;DD=1;DE=1;DF=1;DG=0;DP=0;} //显示“0”
if(x==1){DA=0;DB=1;DC=1;DD=0;DE=0;DF=0;DG=0;DP=0;} //显示“1”
if(x==2){DA=1;DB=1;DC=0;DD=1;DE=1;DF=0;DG=1;DP=0;} //显示“2”
if(x==3){DA=1;DB=1;DC=1;DD=1;DE=0;DF=0;DG=1;DP=0;} //显示“3”
if(x==4){DA=0;DB=1;DC=1;DD=0;DE=0;DF=1;DG=1;DP=0;} //显示“4”
if(x==5){DA=1;DB=0;DC=1;DD=1;DE=0;DF=1;DG=1;DP=0;} //显示“5”
if(x==6){DA=1;DB=0;DC=1;DD=1;DE=1;DF=1;DG=1;DP=0;} //显示“6”
if(x==7){DA=1;DB=1;DC=1;DD=0;DE=0;DF=0;DG=0;DP=0;} //显示“7”
if(x==8){DA=1;DB=1;DC=1;DD=1;DE=1;DF=1;DG=1;DP=0;} //显示“8”
if(x==9){DA=1;DB=1;DC=1;DD=1;DE=0;DF=1;DG=1;DP=0;} //显示“9”
}
main()
{
P2M0=0x1B; //需要高电平大电流的引脚 2.4、2.3、2.1、2.0，填入数值0001 1011
P3M0=0xE4; //需要高电平大电流的引脚 3.7、3.6、3.5、3.2，填入数值1110 0100
while(1)
{
delay_n_ms(4);//系统周期4ms
Data1=4;//四个数码管显示的数据
Data2=5;
Data3=6;
Data4=7;
///////////////////////////////////////////////////////
//显示程序模块化，只需要改变Data1/2/3/4的值就可以控制显示内容
display_time=display_time+1;
if(display_time>3)
{
display_time=0; //0、1、2、3 四个循环
}
if(display_time==0)//第0次显示第一个数码管
{
B1=0;B2=1;B3=1;B4=1;
display(Data1); //显示第1位数据
}
if(display_time==1)//第1次显示第二个数码管
{
B1=1;B2=0;B3=1;B4=1;
display(Data2); //显示第2位数据
}
if(display_time==2)//第2次显示第三个数码管
{
B1=1;B2=1;B3=0;B4=1;
display(Data3); //显示第3位数据
}
if(display_time==3)//第3次显示第四个数码管
{
B1=1;B2=1;B3=1;B4=0;
display(Data4); //显示第4位数据
}
}
}

复制代码

wx6289 · 发表于 2016-11-30 06:48:23

这个必须顶顶顶。。。

独行者 · 发表于 2016-11-30 09:00:58

授人以鱼不如授人以渔。谢谢老师！
