beerotor全系列天线大测试

  [复制链接]
发表于 2017-6-5 00:24:05 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有帐号？立即注册

x
首先感谢BR鬼王大哥对我的信任！！！！发给我BR全系列天线进行测试，很早就收到了，但由于大三课程分散加上实验室仪器申请流程复杂，还碰到了假期，所以今天做完全部测试上测评。

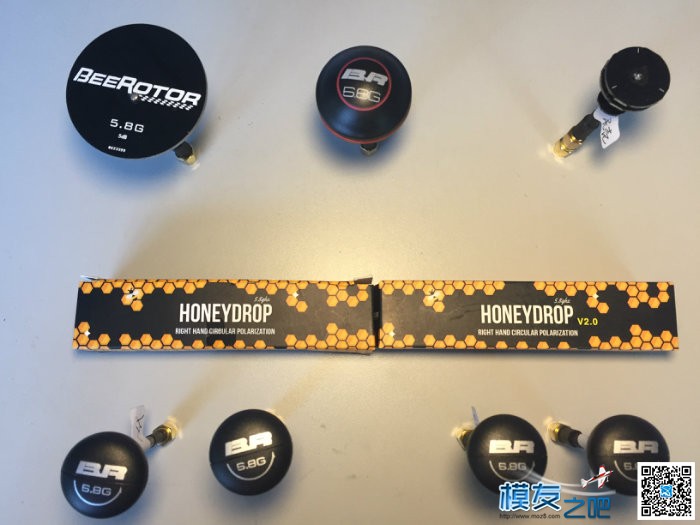

先来张全家福


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3056

为了方便测试，进行编号


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5993 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2776

s114和s1115是一代两根天线


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2974

s113和s115是二代天线


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2635

s118是二代天线无壳版本


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7399


s116是br平板


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7623

s117是br蘑菇

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5783

----------------------------------------------------------

一、直观体验

1、一代棒棒糖


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 599 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9658

s1113质量10.3g====s1114质量10.5g


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7038

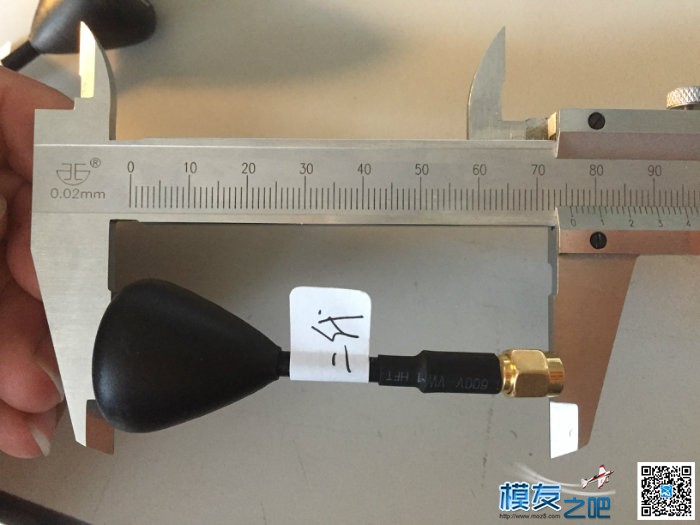

长度85.25mm

2、二代棒棒糖（有壳）


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8526 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7222

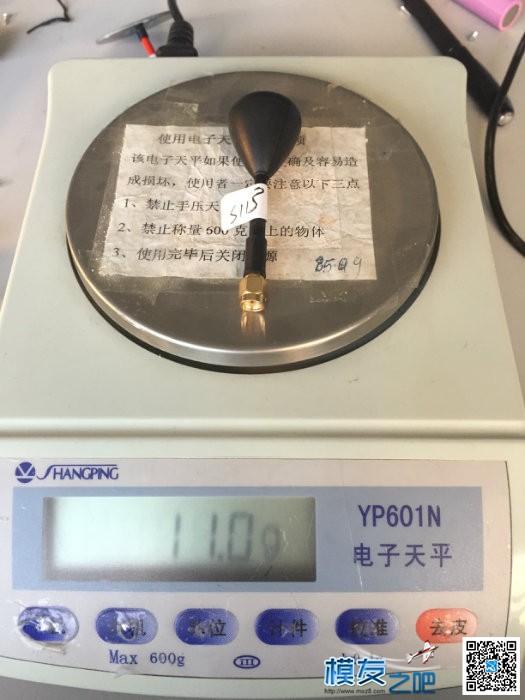

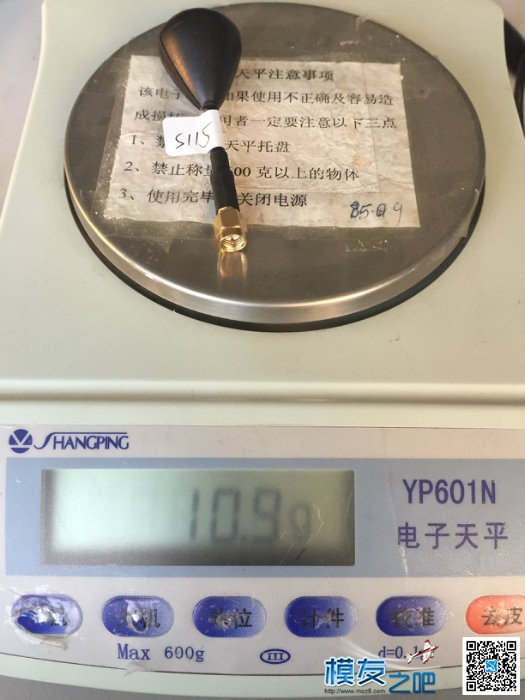

s113质量11.0g====s115质量10.9g


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 1737

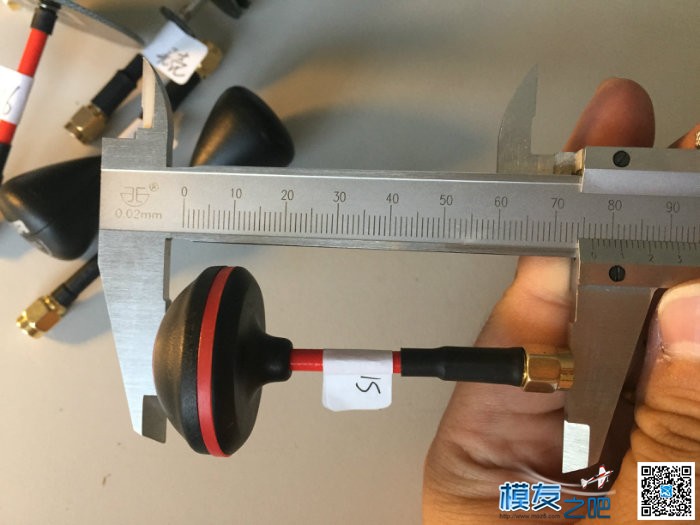

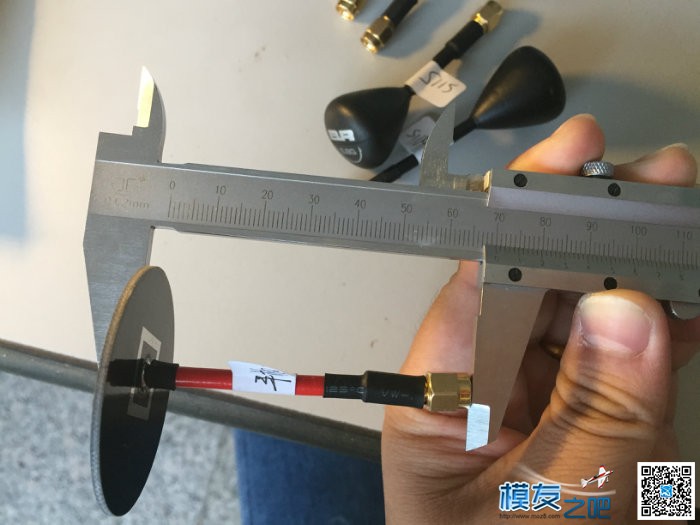

二代有壳75.65mm


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 670

线径4.06mm

3、二代棒棒糖（无壳）


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3375

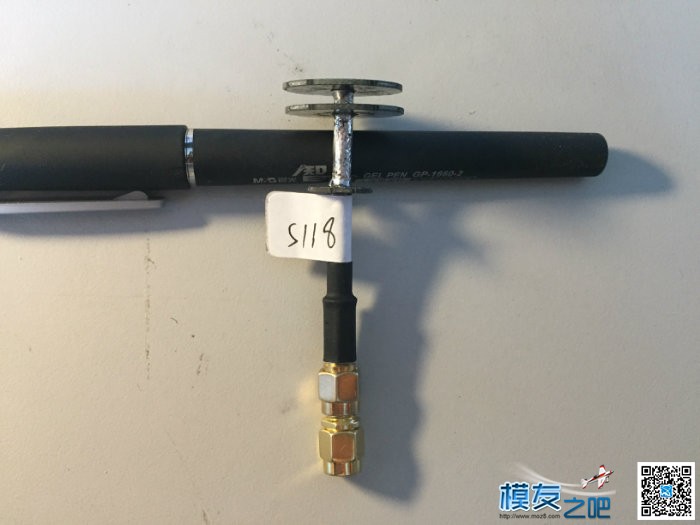

s118无壳质量8.1g


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9652

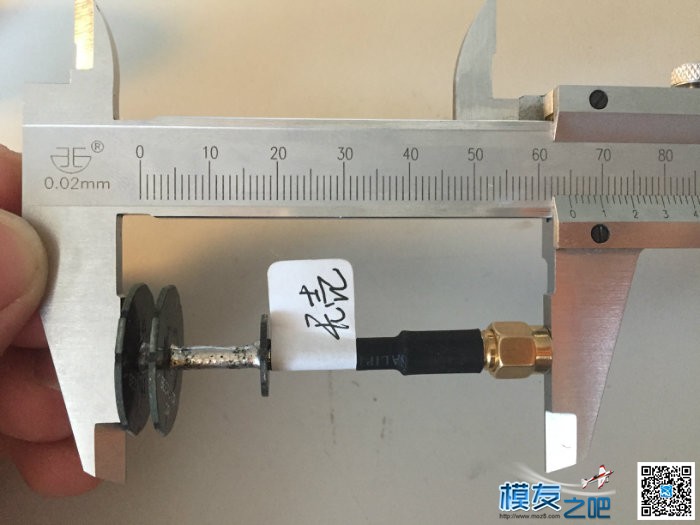

二代无壳64.94mm


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 653

s118上pcb直径22.38mm


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 138

s118下pcb直径12.50mm


4、br平板



beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8679

s116质量13.1g

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8872


br平板69.97mm


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7730

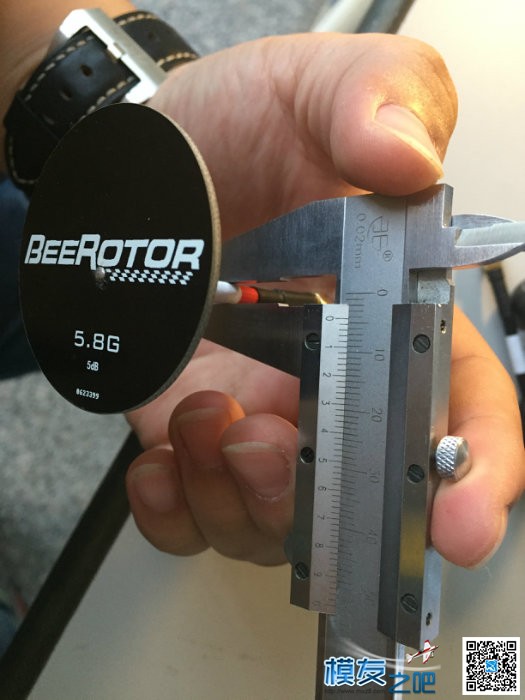

线径4.3mm
5、br蘑菇


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 6684

s117质量11.7g


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3559




天线, PCB, 实验室, 王大哥, 全家福

相关帖子
回复 顶2 踩0

使用道具 举报

 楼主| 发表于 2017-6-5 00:41:04 | 显示全部楼层
二、实测参数
br一代棒棒糖s1113和s1114
br二代棒棒糖s113和s115
br二代棒棒糖无壳s118
br平板s116
br蘑菇s117



1、回波损耗

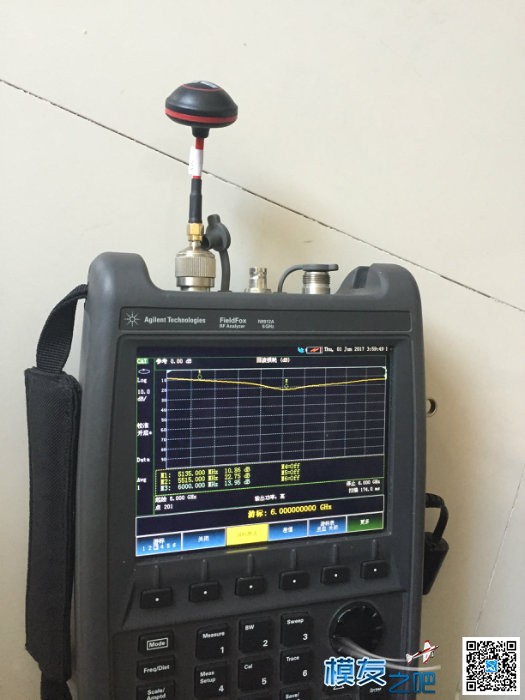

        是S参数中的一个，表示回波损耗特性，一般通过网络分析仪来看其损耗的dB值和阻抗特性。
此参数表示天线的发射效率好不好，值越大，表示天线本身反射回来的能量越大，这样天线的效率
就越差。

（1）br一代棒棒糖s1113和s1114


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8072

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5962

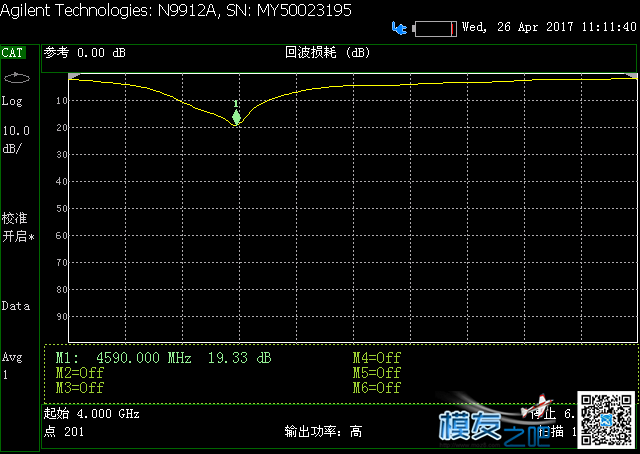

s1113中心频率4590mhz


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2183

s1114中心频率4650.675mhz

总结：一代棒棒糖看参数白扯，根本不合格

（2）br二代棒棒糖s113和s115


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 232

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5085

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9739

s113中心频率5830mhz


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2450

s115中心频率5835mhz


（3）br二代棒棒糖无壳s118


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7458

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3849

s118中心频率5850mhz


（4）br平板s116


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7831

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9056

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3495

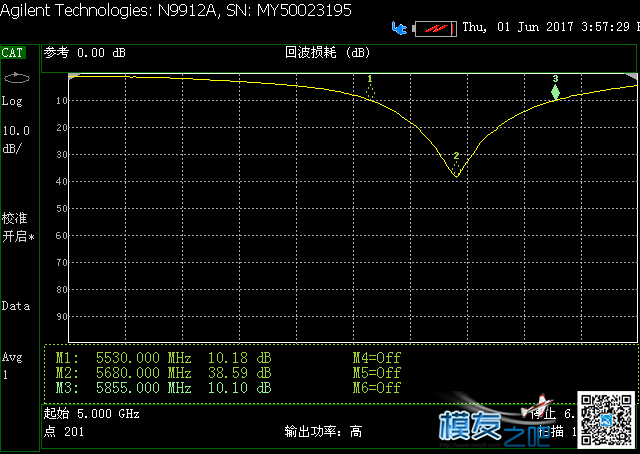

s116中心频率5680mhz

（5）br蘑菇s117


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3475

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3177

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2348

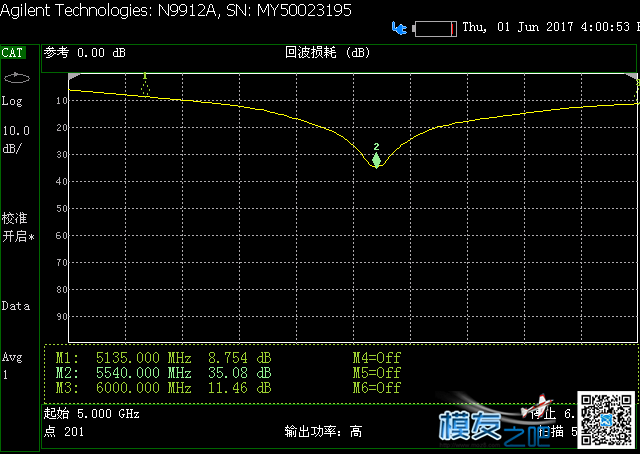

s117中心频率5540mhz
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-5 00:45:44 | 显示全部楼层

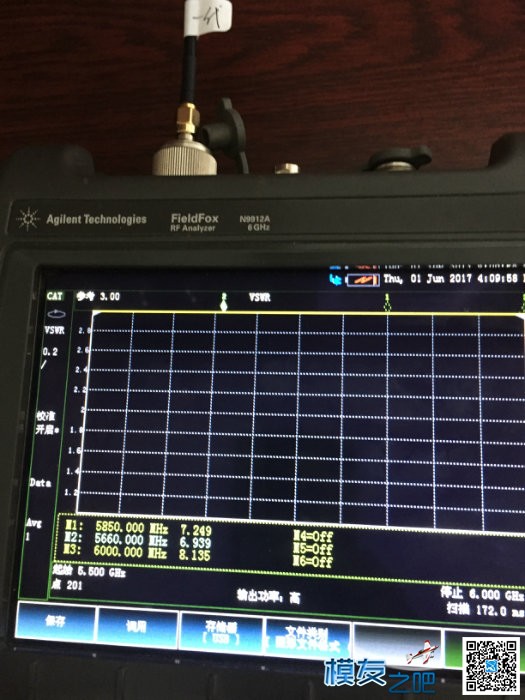

2、驻波比

        驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave Ratio的简写。
指驻波波腹电压与波谷电压幅度之比，又称为驻波系数、驻波比。驻波比等于1时，表示馈线和天
线的阻抗完全匹配，此时高频能量全部被天线辐射出去，没有能量的反射损耗；驻波比为无穷大
时，表示全反射，能量完全没有辐射出去。


（1）br一代棒棒糖s1113和s1114


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9349

vswr>2.8，白扯了

（2）br二代棒棒糖s113和s115


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 1969

vswr略低于1.2，非常好的参数

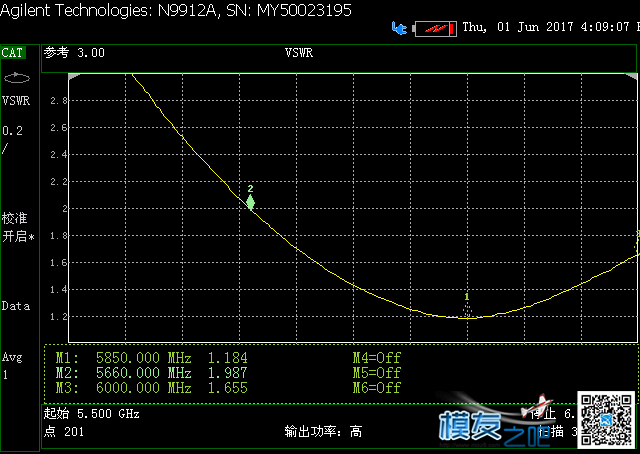

（3）br二代棒棒糖无壳s118


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3108

vswr低于1.2，非常好的参数


（4）br平板s116



beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 1586

vswr接近1，非常完美的参数

（5）br蘑菇s117



beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2275

vswr接近1.2，还不错吧

总结：br天线除了第一代棒棒糖白扯之外，第二代棒棒糖经
          过大量改进工作后参数都很强大了其他天线产品也不错
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-5 12:59:03 | 显示全部楼层
三、功率损耗
br一代棒棒糖s1113和s1114
br二代棒棒糖s113和s115
br二代棒棒糖无壳s118
br平板s116
br蘑菇s117

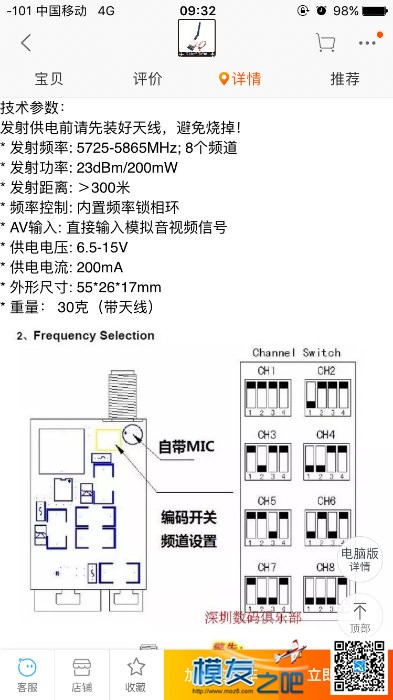

先看一下ts351的发射功率和发射带宽，闭路测试这个上次测过，直接用图，主要发射还是那个发射
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2685


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 857

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5927

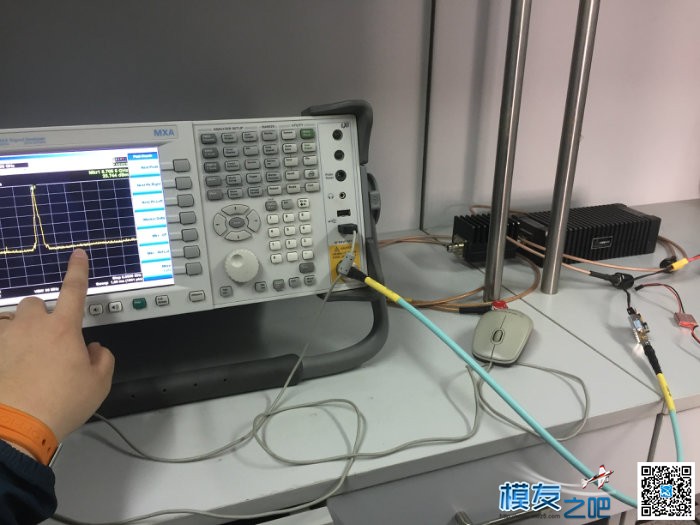

手指处为5.8ghz

发射机带宽（ts351）

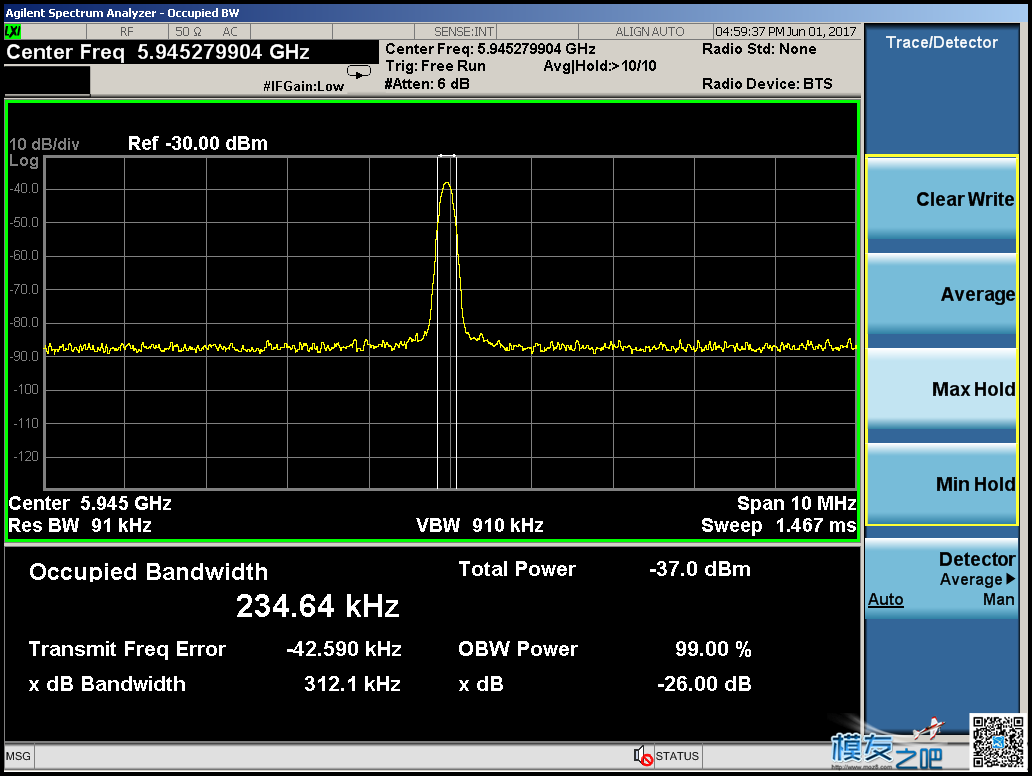

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9479

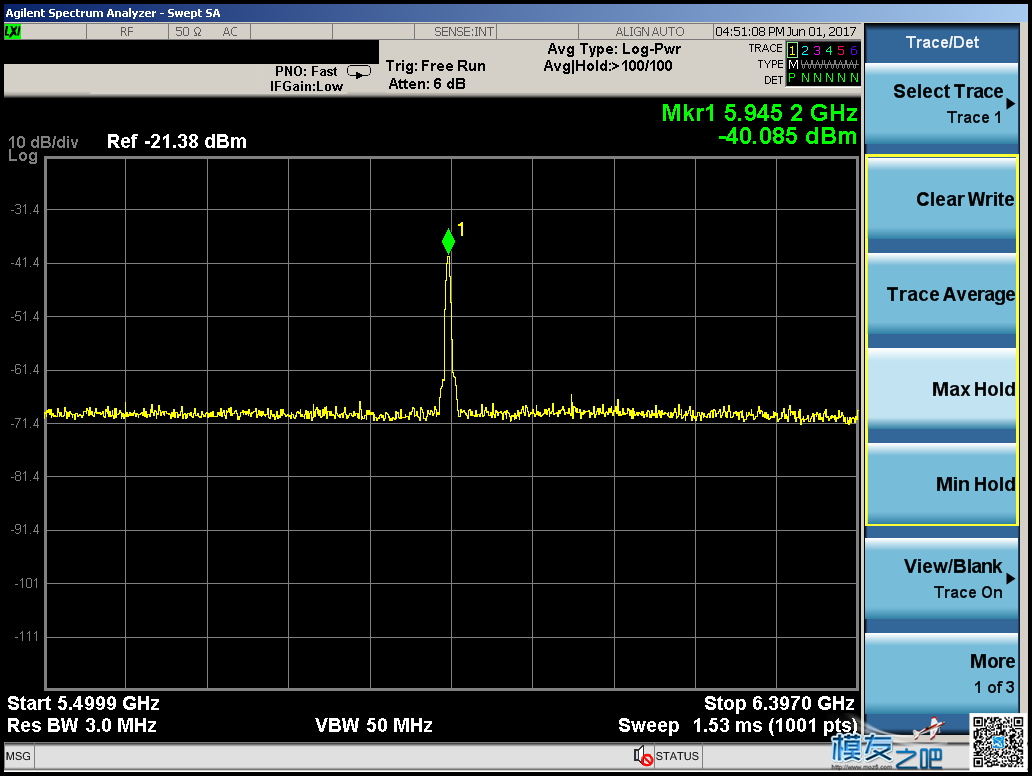

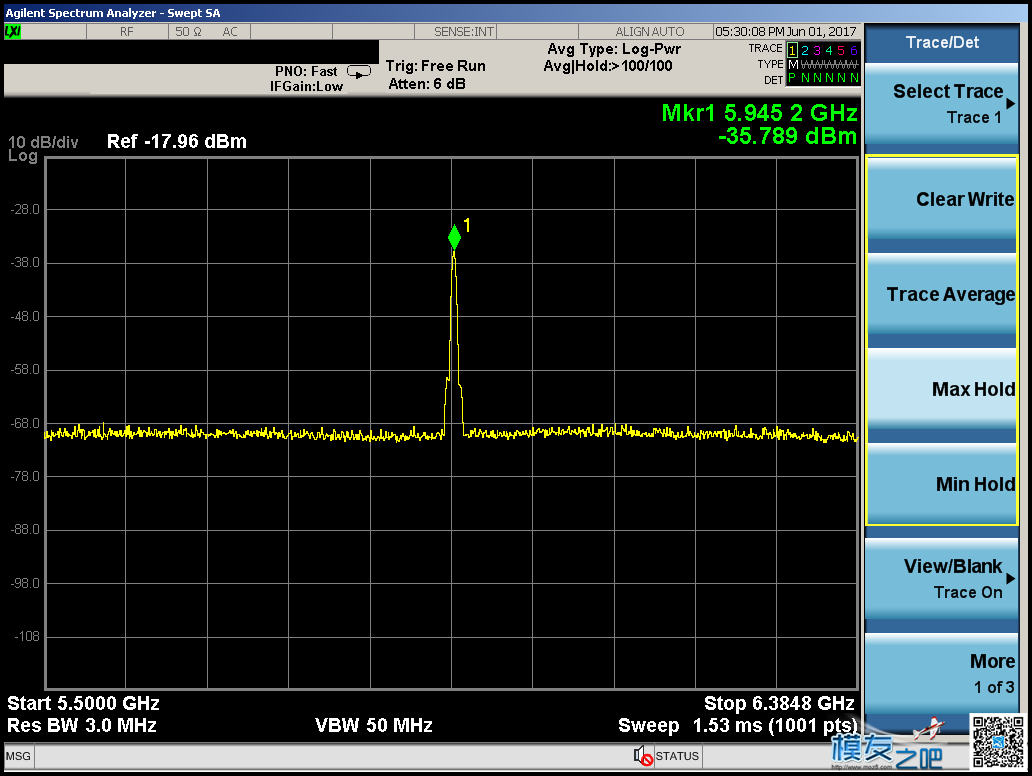

发射机功率（ts351）
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7076


然后开始实操。。。。
-------------------------------------------

1、天线带宽
   ...
（1）br一代棒棒糖s1113和s1114

一代的图没了，大家原谅我

（2）br二代棒棒糖s113和s115

s113带宽
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7303


s115带宽
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9750


（3）br二代棒棒糖无壳s118


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5215


（4）br平板s116


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 2189


（5）br蘑菇s117


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5090


回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-6-5 13:08:24 | 显示全部楼层
2、功率损耗

根据官方数据，天线信号最强应在x和y轴
所以测试时x和y对频谱接收天线


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7376 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 4813

附上用到的公式一个：


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9309

接收天线子数是频谱仪接收天线的参数

这是接收天线的参数表


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9475

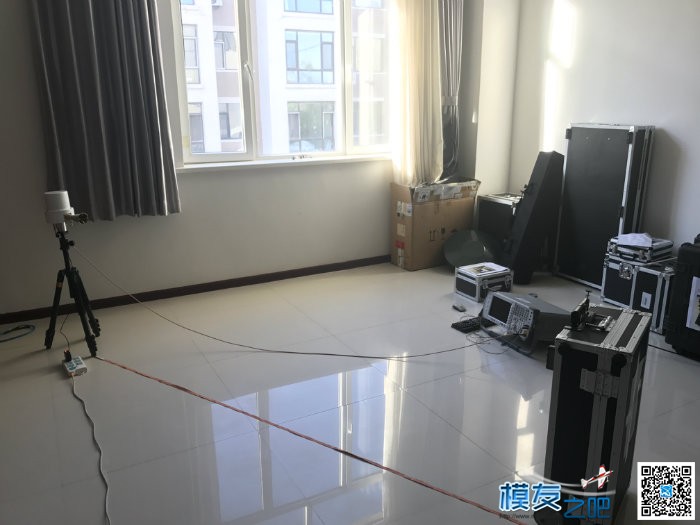

开始实测：采用5米与2.5米成倍关系距离


beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 6165

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7304

（1）br一代棒棒糖s1113没测，感觉没必要

（2）br二代棒棒糖
s113在5m处

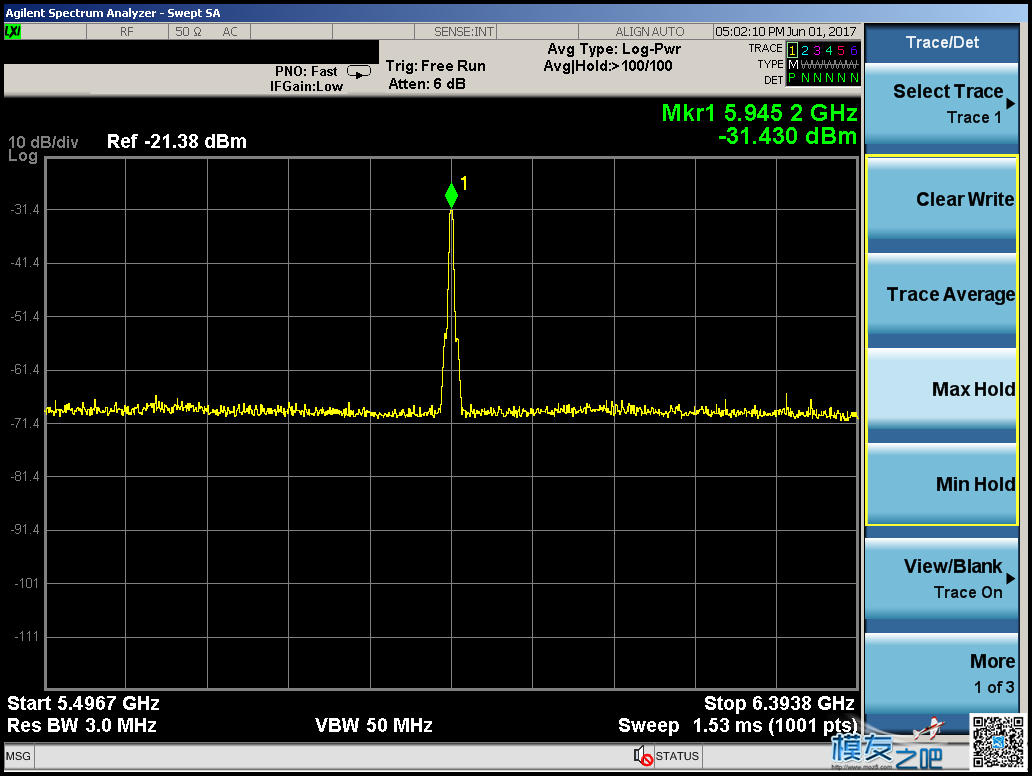

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 110

s113在2.5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 4114

s115在5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7724

s115在2.5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5024

（3）br二代棒棒糖无壳s118
s118在5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8425

s118在2.5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7872

（4）br平板s116
s116在5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 4685

s116在2.5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3041

（5）br蘑菇s117

s117在5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 3171

s117在2.5m处
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9068

总结：距离没增大一倍，功率降低5db左右，属于标准范围内

回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-6-5 13:13:16 | 显示全部楼层
四、实际飞行测试
鉴于手里天线比较多，进行对比测试，由于实际情况影响很多
所以视频仅供参考娱乐



环境：内蒙古民族大学图书馆东南侧小树林
风力：4-5级
天气情况：晴
干扰：周围空旷，远马路较远，周围没有大功率干扰源
接收:小飞手加蘑菇天线（dvr）
   br眼罩（飞行用）

由于我的穿越被我炸！炸！炸！所以由大疯子执飞！特此感谢！



1、BR棒棒糖一代


2、BR棒棒糖二代（有壳）


3、BR棒棒糖二代（无壳）


4、银燕pagodaⅡ


5、肥鲨二



回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-6-5 13:30:59 | 显示全部楼层
beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 7570

上一张我的眼罩，穿越利器，很轻，双接受

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8302

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 685

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 9990

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8744

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5070

最后上几张小鸡鸡的靓图，供大家娱乐吐槽
此帖到此更新完成，祝魔友们以后：
有美女、有机机、爽飞、爽炸！
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-7-2 13:33:17 | 显示全部楼层
洋气的猫总 发表于 2017-7-2 10:47
楼主很专业，按楼主测试的性能br的天线绝对这价格

值，二代很不错的
回复 支持 1 反对 0

使用道具 举报

发表于 2017-7-2 10:47:00 | 显示全部楼层
楼主很专业，按楼主测试的性能br的天线绝对这价格

点评

斑斓月影
值，二代很不错的  详情 回复 发表于 2017-7-2 13:33
回复 支持 0 反对 1

使用道具 举报

发表于 2017-7-1 20:31:55 | 显示全部楼层
顶beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:Dgjvcbnvf 4892 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:Dgjvcbnvf 6372
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-7-1 19:43:18 | 显示全部楼层
水深两浔 发表于 2017-6-30 22:23
这些设备要多少钱？

100万以上了
回复 支持 1 反对 0

使用道具 举报

发表于 2017-6-30 22:23:46 | 显示全部楼层
这些设备要多少钱？

点评

斑斓月影
100万以上了  详情 回复 发表于 2017-7-1 19:43
回复 支持 0 反对 1

使用道具 举报

 楼主| 发表于 2017-6-20 19:20:11 | 显示全部楼层
1826414191 发表于 2017-6-20 16:49
简直是工程师

别闹，我就是一个苦逼学生而已
回复 支持 1 反对 0

使用道具 举报

发表于 2017-6-20 16:49:41 | 显示全部楼层
简直是工程师

点评

斑斓月影
别闹，我就是一个苦逼学生而已  详情 回复 发表于 2017-6-20 19:20
回复 支持 0 反对 1

使用道具 举报

发表于 2017-6-20 15:07:23 | 显示全部楼层
一根棍子走天下
回复 支持 0 反对 1

使用道具 举报

 楼主| 发表于 2017-6-14 22:43:46 | 显示全部楼层
caohaizhijia 发表于 2017-6-14 17:32
顶

beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8242 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5426 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 8103 {:1_12:}{:1_12:}
回复 支持 1 反对 0

使用道具 举报

发表于 2017-6-14 17:32:48 | 显示全部楼层
顶beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:caohaizhijia 2136 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:caohaizhijia 3128 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:caohaizhijia 3930 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:caohaizhijia 2434 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:caohaizhijia 9495
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-6-5 00:26:39 | 显示全部楼层
本帖最后由 斑斓月影 于 2017-6-5 00:28 编辑

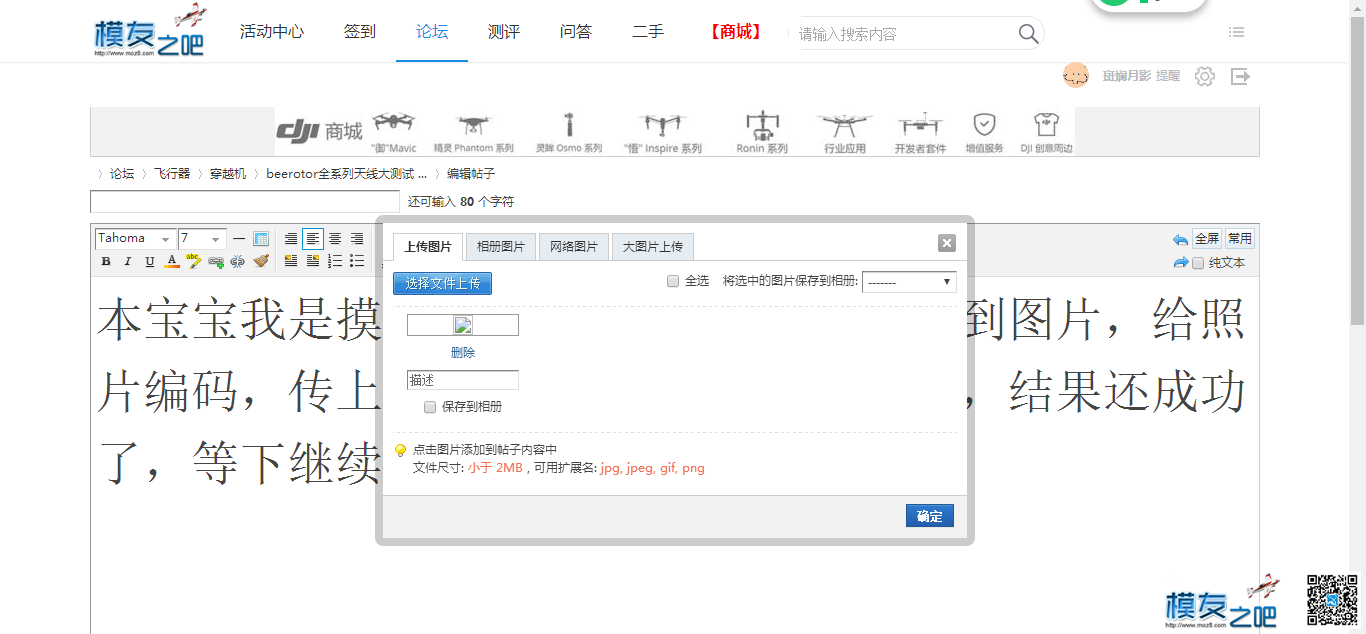

本宝宝我是摸着黑上传图片的，根本看不到图片，给照片编码，传上来也是乱码，全是凭着感觉，结果还成功了，等下继续更新 beerotor全系列天线大测试 天线,PCB,实验室,王大哥,全家福 作者:斑斓月影 5040
