楼主: youngchun

准备DIY一个遥控器

  [复制链接]
 楼主| 发表于 2017-12-16 11:28:26 | 显示全部楼层
准备打样PCB板,看PCB板还有空间,就干脆又画了个8通道的接收机上去。

主控IC选用STM32F030K6T6,32脚封装比较小些。

8通道的接收机支持8路PWM输出,当然也可以输出PPM/SBUS。1路电池监测模拟量输入。

加了一个GY-521的扩展口,以后可以增加自稳功能。

本来想再加4路有刷PWM电调上去,实在是没地方放了,不得已舍掉。

定位为飞控还是接收机,现在也分不清了。

下周可以发出去打样PCB了。
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-16 11:30:43 | 显示全部楼层
准备打样PCB板,看PCB板还有空间,就干脆又画了个8通道的接收机上去。

主控IC选用STM32F030K6T6,32脚封装比较小些。

8通道的接收机支持8路PWM输出,当然也可以输出PPM/SBUS。1路电池监测模拟量输入。

加了一个GY-521的扩展口,以后可以增加自稳功能。

本来想再加4路有刷PWM电调上去,实在是没地方放了,不得已舍掉。

定位为飞控还是接收机,现在也分不清了。

下周可以发出去打样PCB了。
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-16 13:03:30 | 显示全部楼层

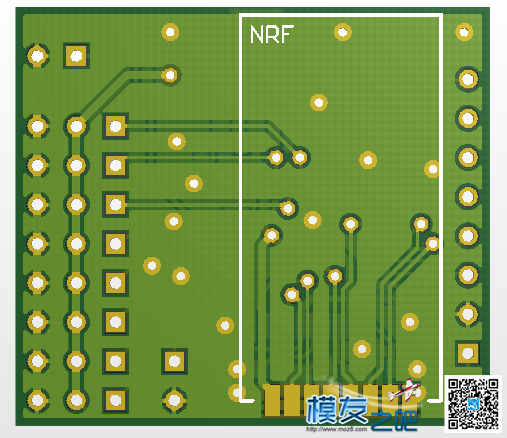

PWM版接收机。

主控芯片STM32F030K6T6,8通道PWM输出,当然也可以输出PPM/SBUS。1通道电池电压模拟量输入。

可扩展GY-521模块。
准备DIY一个遥控器  作者:youngchun 8076
准备DIY一个遥控器  作者:youngchun 306
回复 支持 1 反对 0

使用道具 举报

发表于 2017-12-17 11:28:17 | 显示全部楼层
youngchun 发表于 2017-12-16 11:30
准备打样PCB板,看PCB板还有空间,就干脆又画了个8通道的接收机上去。

主控IC选用STM32F030K6T6,32脚封装 ...

支持楼主,希望楼主把东西做好。让魔友们有diy的乐趣准备DIY一个遥控器  作者:hensen 3383
回复 支持 0 反对 1

使用道具 举报

发表于 2017-12-17 19:32:56 | 显示全部楼层
加油 期待你的作品
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-18 17:11:31 | 显示全部楼层
最近论坛好象有问题,延时比较久。发了几次都以为没成功,结果变成刷屏。
回复 支持 0 反对 1

使用道具 举报

 楼主| 发表于 2017-12-18 17:13:35 | 显示全部楼层
hensen 发表于 2017-12-17 11:28
支持楼主,希望楼主把东西做好。让魔友们有diy的乐趣

多谢关注和鼓励!

加油干!
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-20 22:55:18 | 显示全部楼层
主界面暂定为下面的形式,不知道还有什么实时的信息需要显示。

由于只有4个按钮,所以通道微调要在主界面上能快捷操作,包括定时器等。
不急的功能可以进入菜单后慢慢调整。

主界面

准备DIY一个遥控器  作者:youngchun 6493
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-20 22:57:12 | 显示全部楼层
本帖最后由 youngchun 于 2017-12-20 22:59 编辑

又没发成功?
主界面暂定如下:
准备DIY一个遥控器  作者:youngchun 4748
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-22 11:39:01 | 显示全部楼层

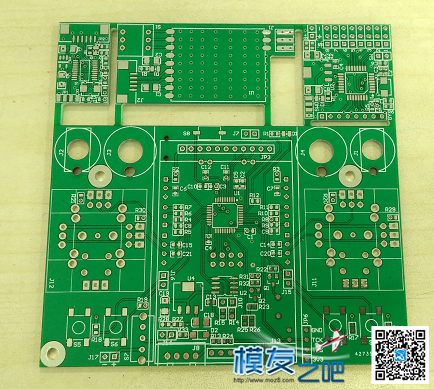

板子做回来了。
准备DIY一个遥控器  作者:youngchun 1013
回复 支持 1 反对 0

使用道具 举报

发表于 2017-12-23 17:39:43 | 显示全部楼层

期待楼主的作品啊准备DIY一个遥控器  作者:hensen 3096
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-23 22:15:22 | 显示全部楼层
hensen 发表于 2017-12-23 17:39
期待楼主的作品啊

多谢关注!
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-23 22:17:32 | 显示全部楼层
今天焊了一下午,差不多焊好两块板子.
准备DIY一个遥控器  作者:youngchun 559
准备DIY一个遥控器  作者:youngchun 5949
回复 支持 1 反对 0

使用道具 举报

发表于 2017-12-23 22:55:07 | 显示全部楼层
厉害了。调试好了没?
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-24 11:22:58 | 显示全部楼层
一身阿富汗 发表于 2017-12-23 22:55
厉害了。调试好了没?

开始遥控器部分的程序设计.
准备DIY一个遥控器  作者:youngchun 4608
回复 支持 1 反对 0

使用道具 举报

发表于 2017-12-25 11:11:35 | 显示全部楼层
准备DIY一个遥控器  作者:ToyBoy 7688 顶顶,开源控新成员
回复 支持 0 反对 1

使用道具 举报

 楼主| 发表于 2017-12-27 23:08:25 | 显示全部楼层
本帖最后由 youngchun 于 2017-12-27 23:55 编辑

暂时想到如下的菜单功能.
主界面里还有快捷功能:
1.各通道的零点偏置;
2.定时器开关及复位;
3.油门锁定;






准备DIY一个遥控器  作者:youngchun 7220
回复 支持 0 反对 1

使用道具 举报

发表于 2017-12-28 18:21:52 | 显示全部楼层
期待大神的作品
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-30 19:46:20 | 显示全部楼层
hensen 发表于 2017-12-28 18:21
期待大神的作品

大神不敢当.
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2017-12-30 19:48:43 | 显示全部楼层
本帖最后由 youngchun 于 2017-12-30 20:10 编辑

今天下午焊的.
无线模块暂时用的这种贴片天线的,也可以选用外接天线的模块,那个还要小些,封装焊点是一样的.
准备DIY一个遥控器  作者:youngchun 5089
准备DIY一个遥控器  作者:youngchun 4226
